| Номер в госреестре | 72897-18 |
| Наименование СИ | Анализаторы кабельные |
| Обозначение типа СИ | DSX-600, DSX-5000 Versiv, DSX-5000 Versiv2, DSX-8000 Versiv, DSX-8000 Versiv2 |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2018 |
| Срок свидетельства | 26.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кабельные DSX-600, DSX-5000 Versiv, DSX-5000 Versiv2, DSX-8000 Versiv, DSX-8000 Versiv2 (далее - анализаторы) предназначены для измерений электрических характеристик кабелей, используемых в структурированных кабельных системах.
Принцип работы анализаторов основан: на измерении сопротивления пары жил кабеля; измерении напряжения электрических сигналов и времени задержки распространения сигнала в кабеле с последующим вычислением и индикацией результатов вносимого затухания; измерении параметров переходных влияний, пересчета в длину кабеля.
Конструктивно анализаторы состоят из двух портативных приборов - основного (Main) и удаленного (Remote), обеспечивающих измерения параметров кабеля с окончаниями, находящимися в двух разных местах. Подключение кабеля осуществляется через интерфейсные адаптеры. Прибор Main оснащен сенсорным жидкокристаллическим 5,7-дюймовым табло индикации, на котором отображаются результаты измерений и тестирования в цифровом и графическом видах, дается оценка соответствия международным стандартам TIA и ISO/IEC на кабели. Прибор Main имеет разъемы: micro-AB USB для подключения анализатора к ПК; порт USB типа А для подключения USB-накопителя или адаптера Wi-Fi; RJ45 для подключения к облачным сервисам Fluke Networks и для связи между приборами Main и Remote при измерении перекрестных наводок.
Питание анализаторов осуществляется от сети переменного тока или от литий-ионной аккумуляторной батареи.

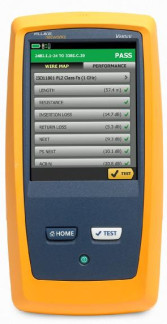

Общий вид анализаторов представлен на рисунках 1-5.
а) прибор Main б) прибор Remote
Рисунок 1 - Общий вид анализаторов DSX-600
Рисунок 3 - Общий вид анализаторов DSX-5000 Versiv2
а) прибор Main б) прибор Remote а) ПРИ®°Р Main б) прибор Remote
а) прибор Main
б) прибор Remote
Рисунок 5 - Общий вид анализаторов DSX-8000 Versiv2
б) прибор Remote
Схема пломбировки от несанкционированного доступа, места расположения знаков утверждения типа и поверки представлены на рисунке 6.
а) анализаторы DSX-600 б) анализаторы DSX-5000 Versiv, DSX-5000
Versiv2, DSX-8000 Versiv, DSX-8000 Versiv2
Анализаторы имеют встроенное программное обеспечение (ПО) с управляющими функциями Versiv и внешнее ПО управления тестированием кабельных систем LinkWare РС, устанавливаемое на персональный компьютер (ПК). ПО LinkWare РС позволяет передавать результаты тестирования на ПК, систематизировать и проверять результаты измерений, печатать отчеты о тестировании. В комплект ПО LinkWare РС входят: веб-приложение LinkWare Live, позволяющее управлять с ПК или мобильного устройства, и ПО для статистического анализа LinkWare Stats, выполняющее статистический анализ отчетов тестирования кабелей и создания графических рисунков.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| DSX-600 | DSX-5000 Versiv, DSX-5000 Versiv2, DSX-8000 Versiv, DSX-8000 Versiv2 | |
| Идентификационное наименование встроенного ПО | - | Versiv |
| Номер версии (идентификационный номер) ПО | не ниже V2.0 Build 7 | |
| Цифровой идентификатор встроенного ПО | - | |
| Идентификационное наименование внешнего ПО | LinkWare РС | |
| Номер версии (идентификационный номер) ПО | не ниже 5.1 | не ниже 5.0 |
| Цифровой идентификатор внешнего ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | ||
| DSX-600 DSX-5000 Versiv, DSX-5000 Versiv2 | DSX-8000 Versiv, DSX-8000 Versiv2 | ||
| Диапазон измерений электрического сопротивления, Ом | от 0 до 540 | ||
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом | ±(1 + 0,01^изм)* | ±(0,5 + 0,01 ^Шм) | |
| Диапазон измерений вносимого затухания в диапазоне частот тестового сигнала от 1 до 100 МГц, дБ | от 0 до 60 | ||
| Пределы допускаемой абсолютной погрешности измерений вносимого затухания, дБ | ±0,5 | ||
| Диапазон частот тестового сигнала в режиме индикации вносимого затухания**, МГц | св. 100 до 500 | св. 100 до 1000 | св. 100 до 2000 |
| Диапазон измерений длины кабеля, м: - прибор Main - совместно приборы Main и Remote | от 0 до 800 от 0 до 150 | ||
| Пределы допускаемой абсолютной погрешности измерений длины кабеля в диапазоне, м: - прибор Main от 0 до 150 м включ. св. 150 до 800 м - совместно приборы Main и Remote | ±(0,3 + 0,02 • Ьизм)*** ±(0,3 + 0,04 • Ьизм) ±(0,3 + 0,02 • Ьизм) | ||
| * Rизм - измеренное значение сопротивления, Ом; ** Метрологические характеристики в указанном диапазоне частот не нормируются *** Ьизм - измеренное значение длины кабеля, м; | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Параметры электропитания: | |
| - от литий-ионной аккумуляторной батареи | |
| напряжение постоянного тока, В | 7,2 |
| ёмкость, мА-ч | 4000 |
| - от сети переменного тока через сетевой адаптер | |
| напряжение, В | от 120 до 240 |
| частота, Гц | от 47 до 63 |
| Габаритные размеры приборов Main и Remote, мм, не более: | |
| - высота | 64 |
| - ширина | 132 |
| - длина | 260 |
| Масса, кг, не более: | |
| - прибор Main | 1,35 |
| - прибор Remote | 1,10 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 15 до 35 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель прибора Main в виде наклейки со стойким к истиранию покрытием.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Анализатор кабельный DSX-600, или DSX-5000 Versiv, или DSX-5000 Versiv2, или DSX-8000 Versiv, или DSX-8000 Versiv2 в составе: - прибор Main | 1 шт. | |
| - прибор Remote | - | 1 шт. |
| Комплект принадлежностей | - | 1 к-т |
| Руководство по эксплуатации | DSX.00^ | 1 экз. |
| Методика поверки | МП-610-005-2018 | 1 экз. |
осуществляется по документу МП-610-005-2018 «Инструкция. Анализаторы кабельные DSX-600, DSX-5000 Versiv, DSX-5000 Versiv2, DSX-8000 Versiv, DSX-8000 Versiv2. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28 мая 2018 г.
Основные средства поверки:
- измеритель параметров кабельных линий ДЕЛЬТА-ПРО+ модель РД Мастер, регистрационный номер 38883-14 в Федеральном информационном фонде;
- магазин электрического сопротивления Р4830/1, регистрационный номер 4614-74 в Федеральном информационном фонде;
- рабочий эталон 2 разряда по ГОСТ Р 8.851-2013, «ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на заднюю панель прибора Main и на свидетельство о поверке в виде наклейки или оттиска.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии № 1621 от 31 июля 2018 г. «Государственная поверочная схема для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 г. «Г осударственная поверочная схема для средств измерений электрического сопротивления»
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 243 |
| Поверителей | 13 |
| Актуальность данных | 21.11.2024 |
