| Номер в госреестре | 72903-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | 4MС4 |
| Изготовитель | "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.10.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока серии 4МС4 (далее по тексту - трансформаторы), предназначены для масштабного преобразования силы тока и передачи измерительной информации приборам измерения, защиты, автоматики, сигнализации, управления и учета, в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин. Трансформаторы - это шинные трансформаторы внутренней установки, которыми комплектуются комплектные распределительные устройства (далее по тексту - КРУ) различного типа. Трансформаторы тока выполнены из тороидального сердечника, из материалов с высокой магнитной проницаемостью и симметричным распределением обмоток. Г еометрические параметры (внешний диаметр, диаметр окна и высота) определяются заказом в соответствии с параметрами КРУ.

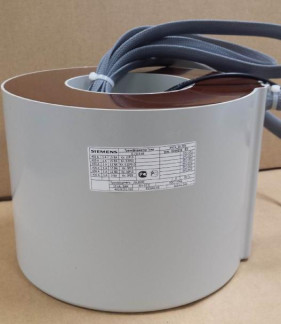

Общий вид трансформаторов и место нанесение знака поверки представлены на рисунке 1.
Пломбирование трансформаторов не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристик | Значения |
| Номинальное рабочее напряжение, кВ | 10; 20 |
| Наибольшее рабочее напряжение, кВ | 12; 24 |
| Номинальные первичные токи, А | от 10 до 4000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | от 1 до 6 |
| Номинальные классы точности: - обмоток для измерений - обмоток для защиты | 0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0 5Р;10Р |
| Номинальная вторичная нагрузка при cos ф= 0,8, В-А | от 0,1 до 60,0 |
| Номинальная предельная кратность вторичной обмотки для защиты, Кном | от 10 до 60 |
| Номинальный коэффициент безопасности вторичной обмотки для измерений, КБном | от 5 до 10 |
| Таблица 2 - Технические характеристики трансформаторов | |
| Масса, кг1) | от 10 до 100 |
| Габаритные размеры, мм:1) - диаметр внутренний - диаметр внешний - высота | от 55 до 300 от 150 до 406 от 50 до 300 |
| Средний срок службы, не менее, лет | 25 |
| Условия эксплуатации: - температура, С - давление, кПа - влажность, % | от -60 до +45 от 84,0 до 106,7 от 30 до 80 |
Примечание:
1) габаритные размеры и масса могут изменяться в зависимости от исполнения.
наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор тока 4МС4 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
- прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
- магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на стенку трансформатора, паспорт и/или свидетельство о поверке в виде наклейки.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока серии 4МС4
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
