| Номер в госреестре | 72904-18 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | ОРИОН-М |
| Изготовитель | ПАО "Протон-Пермские моторы", г. Пермь |
| Год регистрации | 2018 |
| Срок свидетельства | 26.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные «ОРИОН-М» (далее по тексту - ИВК) предназначены для измерений силы и напряжения постоянного электрического тока, частоты электрических сигналов, интервалов времени, а также сбора, преобразования, регистрации, обработки, передачи и представления информации от первичных измерительных преобразователей (ПИП) в автоматических и автоматизированных многоканальных измерительных системах контроля и управления производственными и технологическими процессами в различных отраслях промышленности.
Принцип действия ИВК основан на приеме унифицированных аналоговых входных сигналов силы и напряжения постоянного электрического тока, частоты электрических сигналов от ПИП, не входящих в ИВК и их преобразовании в цифровую форму с помощью модулей аналогового ввода.
Конструктивно ИВК включает в себя монтажную панель с аппаратурой сбора и преобразования сигналов (нижний уровень) и одно автоматизированное рабочее место обработки измерительной информации (АРМ) в составе персонального компьютера (ПК) с операционной системой (ОС) Windows (верхний уровень). Монтажная панель изготавливается в двух вариантах исполнения, отличающихся друг от друга конструктивным исполнением и типом встроенных элементов, служащих для связи с ПИП. Вариантам исполнения соответствуют следующие условные обозначения:
- ИВК модификации «ОРИОН-М-1» (сборка на основе оборудования Fastwel);
- ИВК модификации «ОРИОН-М-2» (сборка на основе оборудования NI CompactRIO).
На нижнем уровне проводится опрос всех измерительных каналов ИВК, нормализация,
фильтрация сигналов, а также преобразование этих сигналов в цифровой код для последующей передачи полученных данных на верхний уровень.
На верхнем уровне проводится прием данных с нижнего уровня, их регистрация на жестком диске ПК, визуализация в графическом или числовом виде, архивирование полученных данных.
Взаимодействие нижнего и верхнего уровня обеспечивается по сети Ethernet.
Функционально ИВК включает в себя следующие измерительные каналы (ИК):
ИК силы постоянного электрического тока;
ИК напряжения постоянного электрического тока;
ИК частоты электрических сигналов;
ИК интервалов времени.
По условиям эксплуатации система удовлетворяет требованиям группы УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от плюс 10 до плюс 30 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре плюс 25 °С без предъявления требований к механическим воздействиям.
ИВК «ОРИОН-М» может использоваться как самостоятельно, так и в сложных многоуровневых системах измерений и управления.

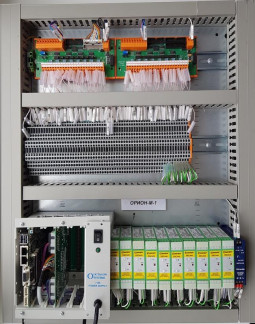

Внешний вид монтажных панелей ИВК модификаций «ОРИОН-М-1» и «ОРИОН-М-2» с местами расположения наклеек показан на рисунке 1.
Рисунок 1 - Внешний монтажных панелей ИВК
ИВК включает встроенное и автономное программное обеспечение (ПО).
Встроенное ПО поддерживает прием входных сигналов и преобразование аналоговых входных сигналов в цифровую форму, передачу данных по сети на верхний уровень.
Автономное ПО обеспечивает преобразование измеренных кодов, полученных с нижнего уровня, в физические величины, в том числе программная аппроксимация, являющаяся метрологически значимой частью ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Идентификационные признаки автономного ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки автономного ПО ИВК
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | kalibrovka M.exe |
| Наименование ПО | Поверка |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | А36А6291 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Метрологические характеристики (МХ) ИВК приведены в таблицах 2 и 3. Таблица 2 - МХ ИК ИВК модификации «ОРИОН-М-1»_
| Наименование характеристики | Значение |
| ИК силы постоянного электрического тока | |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений силы постоянного электрического тока, % | ±0,1 |
| Количество ИК | 32 |
| ИК напряжения постоянного электрического тока | |
| Диапазон измерений напряжения постоянного электрического тока, В | от 0 до 10 |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений напряжения постоянного электрического тока, % | ±0,1 |
| Количество ИК | 22 |
| ИК частоты электрических сигналов | |
| Диапазоны измерений частоты электрических сигналов, Гц | от 0 до 500 |
| Количество ИК | 4 |
| Диапазон измерений частоты электрических сигналов, Гц | от 0 до 1000 |
| Количество ИК | 2 |
| Диапазон измерений частоты электрических сигналов, Гц | от 0 до 2500 |
| Количество ИК | 2 |
| Диапазон измерений частоты электрических сигналов, Гц | от 0 до 5000 |
| Количество ИК | 2 |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений частоты электрических сигналов, % | ±0,1 |
| ИК интервалов времени | |
| Диапазоны измерений интервалов времени, с | от 0 до 1000 |
| Пределы допускаемой погрешности измерений интервалов времени, % | ±0,1 |
| Количество ИК | 1 |
Таблица 3 - МХ ИК ИВК модификации «ОРИОН-М-2»
| Наименование характеристики | Значение |
| ИК силы постоянного электрического тока | |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений силы постоянного электрического тока, % | ±0,1 |
| Количество ИК | 32 |
| ИК напряжения постоянного электрического тока | |
| Диапазоны измерений напряжения постоянного электрического тока, В | от 0 до 10 |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений напряжения постоянного электрического тока, % | ±0,1 |
| Количество ИК | 32 |
| ИК частоты электрических сигналов | |
| Диапазоны измерений частоты электрических сигналов, Гц | от 0 до 10000 |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений частоты электрических сигналов, % | ±0,1 |
| Количество ИК | 16 |
| ИК интервалов времени | |
| Диапазоны измерений интервалов времени, с | от 0 до 1000 |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений интервалов времени, % | ±0,1 |
| Количество ИК | 1 |
Технические характеристики ИВК приведены в таблице 4. Таблица 4 - Основные технические характеристики_
| Наименование характеристики | Значение |
| Г абаритные размеры (ширина х высота х глубина), мм, не более | |
| - монтажная панель ИВК модификации «ОРИОН-М-1» - монтажная панель ИВК модификации «ОРИОН-М-2» - ПК х86, х64 совместимой архитектуры | 500x240x500 570x160x500 1500x500x500 |
| Масса, кг, не более | |
| - монтажная панель ИВК модификации «ОРИОН-М-1» - монтажная панель ИВК модификации «ОРИОН-М-2» - ПК х86, х64 совместимой архитектуры | 15 15 25 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 96 до 104 |
| Параметры электрического питания: | |
| - напряжение питающей сети, В - частота питающей сети, Гц | 220±22 50±1 |
| Средний срок службы, лет | 3 |
| Средняя наработка на отказ, ч | 10000 |
наносится типографским способом на титульный лист руководства по эксплуатации и на нижнюю часть монтажной панели ИВК в виде наклейки.
Комплектность ИВК приведена в таблице 5.
Таблица 5 - Комплектность ИВК
| Наименование | Обозначение | Количество, шт./экз. |
| ИВК модификации «ОРИОН-М-1» в составе: | ||
| каркас MicroPC | Fastwel TSA-8 | 1 |
| Процессорный модуль | Fastwel CPC150 | 1 |
| Коммутатор аналоговых сигналов | Fastwel ATB920 | 2 |
| Модуль изолированного аналогового ввода с параллельным измерением | Fastwel ATC121 | 1 |
| Модуль преобразования входного частотного сигнала в выходной аналоговый сигнал от 0 до 10 В | DataForth DSCA45 | 10 |
| Блок питания AC/DC, выход 5 В/5 A | 1 | |
| ИВК модификации «ОРИОН-М-2» в составе: | ||
| Крейт 8-слот. со встроенным контроллером стандарт CompactRTO | NT cRTO | 1 |
| 32 канальный, 24 В цифровой модуль аналогового | cRTO NT9205 | 2 |
| ввода сигнала | ||
| 4 (16) канальный, 24 В цифровой модуль | cRTO NT9223 | 4 |
| аналогового ввода сигнала | (NT9220) | (1) |
| Блок питания AC/DC, выход 24 В | 1 | |
| ПК TBM РС | - | 1 по требованию заказчика |
| Руководство по эксплуатации | 468.425850.046.РЭ | 1 |
| Формуляр | 468.425850.046.ФО | 1 |
| Методика поверки | 468.425850.046.МП | 1 |
| Руководство пользователя | 468.425850.046.РП | 1 |
Поверка
осуществляется по документу 468.425850.046.МП «Инструкция. Комплексы измерительновычислительные «ОРИОН-М». Методика поверки», утвержденному ООО «АСК Экспресс» 07.08.2018 г.
Основные средства поверки:
- калибратор многофункциональный TRX-TTR (регистрационный номер в Федеральном информационном фонде (рег. №) 18087-04);
- генератор сигналов низкочастотный прецизионный ГЗ-122 (рег. № 10237-85). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и нижнюю часть монтажной панели ИВК в виде наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам измерительновычислительным «ОРИОН-М»
ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 -10-16 до 30 А
ГОСТ 8.027-2001 ГСИ Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
| Зарегистрировано поверок | 54 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
