| Номер в госреестре | 72906-18 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | ПИ-001 |
| Изготовитель | ООО "ПОИНТ", Беларусь, г. Полоцк |
| Год регистрации | 2018 |
| Срок свидетельства | 31.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные ПИ-001 (далее преобразователи) предназначены для измерения сигналов, поступающих от термопреобразователей сопротивления и термоэлектрических преобразователей и преобразования их в унифицированный электрический выходной сигнал силы или напряжения постоянного тока, а также в цифровые сигналы для передачи по протоколу HART.
Принцип действия преобразователей основан на измерении выходного сигнала термоэлектрических преобразователей или термопреобразователей сопротивления (первичных преобразователей), с последующим преобразованием измеренного значения в унифицированный выходной сигнал.
Преобразователи конструктивно выполнены в виде пластикового или металлического корпуса, внутри которого расположен электронный блок, с клеммами для подключения входных сигналов, вывода выходных сигналов и питания.
Преобразование значений измеренной температуры осуществляется в соответствии с номинальной статической характеристикой преобразования (далее НСХ) согласно ЭГОСТ Р 8.585-2001 для термоэлектрических преобразователей, по ГОСТ 6651-2009 для термопреобразователей сопротивления.
Выходной сигнал постоянного тока может быть совмещен с цифровым протоколом передачи данных - HART.
Преобразователи имеют линейную зависимость выходного сигнала от температуры.
Преобразователи выпускаются в следующих модификациях: ПИ-001-ПС, ПИ-001-ПЕ, ПИ-001-УПС, ПИ-001-УПЕ.
ПИ-001-ПС представляют собой преобразователи с входным каналом, настроенным на определенную НСХ первичного преобразователя (термопреобразователя сопротивления) и диапазон измерений температуры, без возможности изменения настроек в процессе эксплуатации.
ПИ-001-ПЕ представляют собой преобразователи с входным каналом, настроенным на определенную НСХ первичного преобразователя (термоэлектрического преобразователя) и диапазон измерений температуры, без возможности изменения настроек в процессе эксплуатации.
ПИ-001-УПС представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ первичного преобразователя и диапазоны измерений температуры. Данные преобразователи предназначены для работы с сигналами, полученными от термопреобразователей сопротивления, выпускаются
1, 2, 3, 4, 5 классов преобразователя, которые отличаются метрологическими характеристиками.
ПИ-001-УПЕ представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ первичного преобразователя (термоэлектрического преобразователя) и диапазоны измерений температуры, выпускаются 1, 2, 3, 4, 5 классов преобразователя, которые отличаются метрологическими характеристиками.
В зависимости от вида корпуса преобразователи выпускаются в следующих исполнениях: Д (преобразователь в корпусе для крепления на DIN-рейку), К (преобразователь в корпусе К), Т (преобразователь в корпусе Т), И (преобразователь в корпусе И), Н (преобразователь в корпусе Н).
Преобразователи изготавливаются с применением видов взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) (далее - взрывозащищенные). Взрывозащищенные преобразователи соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Взрывозащищенные преобразователи изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты:
1Ex db IIC Т6...Т1 Gb X, 1Ex db IIB Т6...Т1 Gb X, 1Ex db НА Т6...Т1 Gb X, Ex tb IIIC Т800С.Т4450С Db X, Ex tb IIIB Т800С.Т4450С Db X, Ex tb IIIA T800C... Т445^ Db X по ГОСТ IEC 60079-1-2013;
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты:
0Ех iа НС Т6...Т1 Ga X, 0Ех iа ПВ Т6...Т1 Ga X, 0Ех iа НА Т6...Т1 Ga X, Ех iа ШС T800C...Т4450C Da X, Ех iа IIIB T800C.. ^4450C Da X, Ех iа IIIA T800C.. ^445^ Da X по ГОСТ 31610.11-2014.
Взрывозащищенные преобразователи могут применятся во взрывоопасных газовых средах, зонах 0, 1, 2 в соответствии с требованиями ГОСТ IEC 60079-10-1-2013, а также в зонах, опасных по воспламенению горючей пыли (зоны 20, 21, 22) в соответствии с требованием ГОСТ IEC 61241-1-2-2011 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

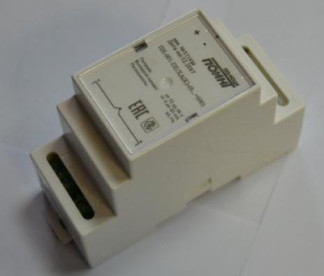

Фотографии общего вида преобразователей представлены на рисунках 1-5.
:>
Пломбирование преобразователей не предусмотрено.
Программное обеспечение (ПО) преобразователей состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО ПИ-001_Метролог, которое недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
ПО ПИ-001/УПС, ПИ-001/ПС, ПИ-001/УПЕ, ПИ-001/ПЕ является встроенным и предназначено для отображения и передачи данных. Данное ПО не является метрологически значимым.
Автономное ПО HartConfig устанавливается на персональный компьютер, предназначено для настройки преобразователей на необходимый режим работы и не является метрологически значимым.
Таблица 1 - Идентификационные данные ПО ПИ-001 Метролог
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Metrolog.SW |
| Номер версии (идентификационный номер) ПО | V1.00 |
| Цифровой идентификатор | отсутствует |
Таблица 2 - Основные метрологические характеристики преобразователей модификаций ПИ-
001-ПС и ПИ-001-ПЕ
| Модифи | Тип НСХ ПП по ГОСТ 6651, | Диапазон измерений температурь/ ), °С | Пределы допускаемой основной приведенной | |
| кация | ГОСТ Р 8.585-2001 | погрешности, % от ди а-пазона измерений*-) | ||
| ПИ-001-ПС | Pt50 | от -50 до +50 | от 0 до +50 | ±0,25; ±0,5; ±1,0 |
| Pt100 | от -50 до +100 | от 0 до +100 | ±0,15; ±0,25; ±0,5; ±1,0 | |
| Pt500 | от -50 до +150 | от 0 до +150 | ||
| Pt1000 | от -50 до +180 | от 0 до +180 | ||
| 50П | от -50 до +200 | от 0 до +200 | ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | |
| 100П | от -50 до +300 | от 0 до +300 | ||
| 500П | от -50 до +400 | от 0 до +400 | ||
| 1000П | от -50 до +500 | от 0 до +500 | ||
| от -200 до +850 | от 0 до +600 | |||
| 50М | от -50 до +50 | от 0 до +50 | ±0,25; ±0,5; ±1,0 | |
| 100М | от -50 до +100 | от 0 до +100 | ±0,15; ±0,25; ±0,5; ±1,0 | |
| от -50 до +150 | от 0 до +150 | ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | ||
| от -50 до +180 | от 0 до +180 | |||
| от -180 до +200 | от 0 до +200 | |||
| 100Н | от -60 до +50 | от 0 до +50 | ±0,25; ±0,5; ±1,0 | |
| 500Н | от -60 до +100 | от 0 до +100 | ±0,15; ±0,25; ±0,5; ±1,0 | |
| 1000Н | от -60 до +150 | от 0 до +150 | ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | |
| от -60 до +180 | от 0 до +180 | |||
| ПИ-001-ПЕ | ТХА (К) | от -40 до +300 | от 0 до +300 | ±0,15; ±0,25; ±0,5; ±1,0 |
| от -40 до +600 | от 0 до +600 | ±0,1; ±0,15; ±0,25; ±0,5; 1,0 | ||
| от -40 до +800 | от 0 до +800 | |||
| от -40 до +1200 | от 0 до +1200 | ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | ||
| от -200 до +1350 | от 0 до +1300 | |||
| ТХК (L) | от -40 до +400 | от 0 до +400 | ±0,15; ±0,25; ±0,5; ±1,0 | |
| от -40 до +600 | от 0 до +600 | |||
| от -200 до +800 | от 0 до +800 | |||
| ТНН (N) | от -40 до +600 | от 0 до +600 | ||
| от -40 до +800 | от 0 до +800 | |||
| от -40 до +1200 | от 0 до +1200 | |||
| от -200 до +1300 | от 0 до +1300 | |||
| ТЖК (J) | от -40 до +700 | от 0 до +700 | ||
| от -40 до +900 | от 0 до +900 | ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | ||
| от -200 до +1200 | от 0 до +1200 | |||
| ТПП (S) | от -50 до +1600 | от 0 до +1300 | ||
| от 0 до +900 | от -50 до +1750 | |||
| ТПП (R) | от -50 до +1750 | от 0 до +1300 | ||
| от 0 до +900 | ||||
| ТПР (В) | от +290 до +1800 | от 290 до +1600 | ||
| от +290 до +1200 | ||||
| ТМК (Т) | от -200 до +400 | от -250 до +300 | ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | |
| от -200 до +200 | от 0 до +400 | |||
| от 0 до +300 | от 0 до +200 | |||
| ТХКн ( Е) | от -200 до +1000 | от -250 до +700 | ||
| от 0 до +900 | от 0 до +700 | |||
| от 0 до +500 | от 0 до +300 | |||
| ТВР (А-1) | от 0 до +2500 | от 0 до +2200 | ||
| от 0 до +1600 | - | |||
| Модифи кация | Тип НСХ ПП по ГОСТ 6651, ГОСТ Р 8.585-2001 | Диапазон измерений температурь/ ), °С | Пределы допускаемой основной приведенной погрешности, % от диапазона измерений(2) | |
| ТВР (А-2) | от 0 до +1800 | от 0 до +1600 | ||
| от 0 до +1200 | - | |||
| ТВР (А-3) | от 0 до +1800 | от 0 до +1600 | ||
| от 0 до +1200 | - | |||
| ТМК (M) | от -200 до +100 | - | ||
| Примечания: 1) По требованию заказчика возможно изготовление преобразователей с диапазоном измерений находящимся внутри указанных диапазонов. 2) Основная приведенная погрешность указана только для преобразователей, без учета ПП, и её конкретное значение приведено в паспорте на преобразователь | ||||
Таблица 3 - Основные метрологические характеристики преобразователей модификаций ПИ-001-УПС и ПИ-001-УПЕ
| Модифи кация | Входной сигнал преобразователя или тип НСХ ПП по ГОСТ 66512009, ГОСТ Р 8.5852001 | Диапазон измерений преобразователей | Пределы допускаемой основной приведенной погрешности (1), % от диапазона измерений | ||||
| Обозна по г | 1чение класса преобразователя ГУ BY 390184271.008-2005 | ||||||
| 1 | 2 | 3 | 4 | 5 | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ПИ-001-УПС | Электрическое сопротивление | от 0 до 5000 Ом | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 |
| от 0 до 2400 Ом | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до 1200 Ом | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ПИ-001-УПС | Электрическое сопротивление | от 0 до 600 Ом | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 |
| от 0 до 300 Ом | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до 150 Ом | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до 50 Ом | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±1,0 | ||
| Pt50 Pt100, Pt500, Pt1000, 50П, 100П, 500П, 1000П | от -200 до +100 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от -50 до +50 °С | ±0,25 | ±0,25 | ±0,25 | ±0,5 | ±1,0 | ||
| от -50 до +100 °С | ±0,25 | ±0,25 | ±0,25 | ±0,5 | ±1,0 | ||
| от -50 до +150 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +50 °С | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±1,0 | ||
| от 0 до +100 °С | ±0,25 | ±0,25 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +150 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +180 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +200 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +300 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +500 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +750 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +850 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| 50М, 100М | от -180 до +100 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от -50 до +50 °С | ±0,25 | ±0,25 | ±0,25 | ±0,5 | ±1,0 | ||
| от -50 до +100 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от -50 до +150 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +50 °С | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ±1,0 | ||
| от 0 до +100 °С | ±0,25 | ±0,25 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +150 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от -180 до +200 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| 100Н, 500Н, 1000Н | от -60 до +50 °С | ±0,25 | ±0,25 | ±0,25 | ±0,5 | ±1,0 | |
| от -60 до +100 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| от -60 до +150 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +50 °С | ±0,25 | ±0,25 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +100 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +150 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +180 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ПИ-001-УПЕ | Напряжение по | от -75 до +75 мВ | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 |
| стоянного тока | от -50 до +50 мВ | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от -20 до +20 мВ | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +75 мВ | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +50 мВ | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +20 мВ | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ТХА (К) | от -200 до +1350 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от -200 до +600 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от -200 до +300 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +1300 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +1200 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +900 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +600 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +300 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ХК (L) | от -200 до +800 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от -200 до +600 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от -150 до +400 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +600 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +400 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ПИ-001-УПЕ | ТНН (N) | от -200 до +1300 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 |
| от -200 до +1200 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от -200 до +600 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +1300 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +1200 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +600 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ТЖК (J) | от -200 до +1200 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от -200 до +900 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от -200 до +700 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +1200 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +900 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +700 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ТПП (S) | от -50 до +1750 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от 0 до +1300 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +900 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ТПП (R) | от -50 до +1750 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от 0 °С до +1300 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +900 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ТПР (В) | от +290 до +1800 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от +290 до +1600 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от +290 до +1200 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ТМК (Т) | от -200 до +400 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от -200 до +300 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от -200 до +200 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +400 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +300 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +200 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ТХКн (Е) | от -200 до +1000 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от -200 до +700 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| от 0 до +900 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +700 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +500 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +300 °С | ±0,15 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ТВР (А-1) | от 0 до +2500 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от 0 до +2200 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +1600 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ТВР (А-2) | от 0 до +1800 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от 0 до +1600 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +1200 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ТВР (А-3) | от 0 до +1800 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | |
| от 0 до +1600 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| от 0 до +1200 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 | ||
| ТМК (M) | от -200 до +100 °С | ±0,1 | ±0,15 | ±0,25 | ±0,5 | ±1,0 |
Примечание:
(1) Основная приведенная погрешность указана только для преобразователей, без учета ПП и её конкретное значение приведено в паспорте на преобразователь_
Таблица 4 -Технические и метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока преобразователей, В - взрывозащищенного исполнения - общепромышленного исполнения | от 12 до 30 от 12 до 36 |
| Номинальное напряжение питания, В | 24 |
| Сопротивление нагрузки, Ом, не более - для преобразователей модификации с выходным сигналом постоянного тока от 4 до 20 мА и от 0 до 20 мА; - для модификации с токовым выходным сигналом постоянного тока от 0 до 5 мА | 500 2000 |
| Активное сопротивление, Ом, не менее - для передачи данных по HART - для преобразователей модификаций с выходным сигналом напряжения постоянного тока от 0 до 5 В - для преобразователей с выходным сигналом напряжения постоянного тока от 0 до 10 В | 250 1000 2000 |
| Время установления рабочего режима преобразователя, мин, не более | 10 |
| Время установления выходного сигнала (время, в течение которого выходной сигнал преобразователя входит в зону предела допускаемой основной погрешности), с, не более | 5 |
| Вариация выходного сигнала, от предела допускаемой основной приведенной погрешности (А), не более | 0,2-А |
| Пределы допускаемой дополнительной приведенной погрешности преобразователей, вызванной изменением температуры окружающего воздуха от -50 °С до +85 °С (для преобразователей в корпусах «И», «Н» от -40 °С до +70 °С) на каждые 10 °С, от предела основной приведенной погрешности (А): - для преобразователей с приведенной погрешностью ±0,5; ±1,0 - для преобразователей с приведенной погрешностью ±0,1; ±0,15; 0,25 | 0,5-А 1,0-А |
| Пределы допускаемой дополнительной абсолютной погрешности преобразователей термоэлектрических, вызванной изменением температуры свободных концов в рабочих условиях эксплуатации (далее погрешность компенсации температуры «холодного спая»), °С | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности преобразователей, вызванной воздействием повышенной влажности в рабочих условиях применения, от предела допускаемой основной приведенной погрешности (А) | 0,5-А |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности преобразователей, вызванной плавным изменением напряжения питания в пределах от 12 до 36 В, от предела допускаемой основной приведенной погрешности (А) | 0,5-А |
| Пределы допускаемой дополнительной погрешности преобразователей, вызванной воздействием вибрации по группе N2 ГОСТ 52931-2008, от предела допускаемой основной приведенной погрешности (А) | 0,5-А |
| Пределы допускаемой дополнительной погрешности преобразователей, вызванной воздействием постоянных магнитных полей или переменных полей сетевой частоты с напряженностью до 400 А/м, от предела допускаемой основной приведенной погрешности (А) | 0,5-А |
| Мощность, потребляемая преобразователями, В А, не более | 0,8 |
| Масса преобразователей, кг, не более - в корпусе К - в корпусе Т - в корпусе Д - в корпусе И - в корпусе Н | 8 2 7 0 0 О, О, О, о" о" о" ^ ^ |
| Степень защиты оболочки преобразователей по ГОСТ 14254-2015 - в корпусе К - в корпусе Т - в корпусе Д - в корпусе И - в корпусе Н | IP20 IP20 IP20 IP68 IP40 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха при температуре +35 °С, без конденсации влаги, % - атмосферное давление, кПа | от -50 до +80 от -40 до +70 (для преобразователей в корпусах И, Н) 95 от 84,0 до 106,7 |
| Средний срок службы преобразователей, лет, не менее | 12 |
| Средняя наработка до отказа, ч, не менее | 100000 |
| Примечание: 1) Зависимость выходного сигнала преобразователей от измеряемой величины | |
| а — Amm + (Amax - Amm) [(X — З'ЗЗ/СС Аг^в - ArjH) ■ > | |
| где А - расчетное значение выходного сигнала преобразователя, соответствующее измеряемой величине, мА; Атах - максимальное значение выходного сигнала, мА; Атт - минимальное значение выходного сигнала, мА; Хв, Хн - соответственно верхнее и нижнее значения диапазона измерений преобразователей, Ом, мВ, температура (из диапазона измерений преобразователя); Х - текущее значение измеряемой величины, Ом, мВ, температура (из диапазона измерений преобразователя). | |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на бирку преобразователей.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный ПИ-001 | по спецификации заказа | 1 шт. |
| Руководство по эксплуатации | СДФИ.405511.001 РЭ | 1 экз. |
| Паспорт | СДФИ.405511.001-05 ПС | 1 экз. |
| Методика поверки | МП.ВТ.116-2005 | 1 экз. (по требованию заказчика) |
| Программное обеспечение HartConfig | - | По требованию заказчика |
осуществляется по документу МП.ВТ.116-2005 «Преобразователи измерительные ПИ-001. Методика поверки», утверждённому РУП «Витебский ЦСМС» 28.02.2005 г. (с учетом извещения СДФИ.14-2018 об изменении 3, утвержденному РУП «Витебский ЦСМС»
09.02.2018 г.).
Основные средства поверки:
мультиметры 3458A (Регистрационный № 25900-03);
компараторы напряжений Р3003 (Регистрационный № 7476-79);
меры электрического сопротивления Р3026 (Регистрационный № 8478-81)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус преобразователя и в паспорт, а при отсутствии возможности нанесения знака поверки на корпус преобразователя, только в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.764-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ТУ BY 390184271.008-2005 Преобразователи измерительные ПИ-001. Технические условия
| Зарегистрировано поверок | 348 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
