| Номер в госреестре | 72913-18 |
| Наименование СИ | Модули универсальные |
| Обозначение типа СИ | C-FM-UNI 1 SM |
| Изготовитель | "SE-Elektronic GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.10.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули универсальные C-FM-UNI 1 SM (далее - модули) предназначены для измерительных преобразований аналоговых сигналов напряжения постоянного тока и сигналов от термопреобразователей сопротивления в цифровые сигналы, а также для выдачи аналоговых сигналов силы постоянного тока.
Принцип действия модулей заключается в приеме аналоговых и цифровых входных сигналов их обработке и выдаче аналоговых и цифровых выходных сигналов.
Конструктивно модули состоят из печатной платы, закрытой пластиковым корпусом, имеющей на одной боковой стороне входные контакты, а на противоположной - выходные. Модули имеют следующие входы:
- 2 аналоговых входа напряжения постоянного тока или 2 цифровых входа сигнала калибровки сопротивления постоянному току датчика Pt 1000;
- аналоговый вход сопротивления постоянному току от датчика температуры Pt 1000. Модули имеют следующие выходы:
- цифровой выход для управления, программирования, измерений;
- аналоговый выход напряжения постоянного тока;
- аналоговый и цифровой выход для создания ШИМ-сигналов;
- аналоговый и цифровой выход для управления клапанами Emerson типов EX4- EX8. С помощью внешнего программного обеспечения (далее - ПО) модули сохраняют все
данные, необходимые для эксплуатации, на встроенной микросхеме памяти для настройки конфигураций (F-RAM), при помощи которой можно переносить данные с одних модулей на другие.
Корпус модулей изготовлен из светло-серого пластика RAL 7035.

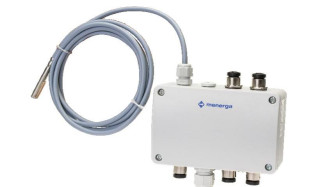

Общий вид модулей с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1.
U L,
Рисунок 1 - Общий вид модулей с местами пломбировки от несанкционированного доступа и
нанесения знака поверки
В модулях установлено встроенное ПО, которое выполняет функции сбора, обработки и хранения данных. Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) модулей предприятием-изготовителем и недоступна для потребителя.
Управление и визуализация результатов измерений реализуется при помощи внешнего ПО. Также внешнее ПО позволяет создавать ШИМ-сигналы при помощи управляющего сигнала TRIAC. С помощью внешнего ПО происходит настройка клапанов Emerson типов EX4-EX8. Внешнее ПО не является метрологически значимым.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| встроенное ПО | внешнее ПО | |
| Идентификационное наименование ПО | FW C-FM UNI 1 SM | Work |
| Номер версии (идентификационный номер ПО), не ниже | 0109 | 07.05.04 |
| Цифровой идентификатор ПО | - | - |
Основные метрологические и технические характеристики модулей приведены в таблицах 2, 3.
Таблица 2 - Основные метрологические характеристики модулей
| Преобразуемая физическая величина | Диапазон входных значений | Разрешение | Диапазон выходных значений | Пределы допускаемой погрешности преобразований: абсолютной (А), относительной (5) |
| Напряжение постоянного тока | от 0 до 10 В | 0,1 В | 10 бит | ±0,5 % (5) |
| Сигналы от термопреобразователей сопротивления Pt 1000 (от 862 до 1385 Ом) | от -35 до +100 °С | 0,1 °С | 10 бит | ±0,5 °С (А) |
Таблица 3 - Основные технические характеристики модулей
| Характеристика | Значение |
| Параметры питания: - напряжение питания переменного тока, В - частота переменного тока, Гц - напряжение питания постоянного тока, В | от 21,6 до 26,4 от 50 до 60 от 19,2 до 28,8 |
| Потребляемая мощность, не более: - при питании от источника переменного тока, В-А - при питании от источника постоянного тока, Вт | 1,5 1 |
| Характеристика | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность окружающего воздуха при температуре +25 °С, % | от 0 до +50 от 10 до 95 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 130x82x55 |
| Масса, кг, не более | 0,35 |
| Средняя наработка на отказ, ч | 96000 |
| Средний срок службы, лет | 10 |
наносится на переднюю панель модулей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность модулей представлена в таблице 4.
Таблица 4 - Комплектность модулей
| Наименование | Обозначение | Количество |
| Модуль универсальный C-FM-UNI 1 SM | - | 1 шт. |
| Контроллер E-DDC3.2 | - | 1 * 1 шт. |
| Руководство по эксплуатации | M 02 76 10 C-FM-UNI1 SM | 1 экз. |
| Методика поверки | ИЦРМ-МП-136-18 | 1 экз. |
| Примечание - - поставляется по требованию заказчика. | ||
осуществляется по документу ИЦРМ-МП-136-18 «Модули универсальные C-FM-UNI 1 SM. Методика поверки», утверждённому ООО «ИЦРМ» 24.08.2018 г.
Основное средство поверки - калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус модулей и (или) свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
