| Номер в госреестре | 72914-18 |
| Наименование СИ | Анализаторы цепей векторные |
| Обозначение типа СИ | ZNLE3, ZNLE6 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цепей векторные ZNLE3, ZNLE6 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров).
Принцип действия анализаторов цепей векторных ZNLE3, ZNLE6 основан на принципе рефлектометра - раздельного выделения измерительных сигналов (падающего; прошедшего через измеряемый СВЧ многополюсник; отраженных от его входов), преобразования их в опорный и измеряемые сигналы, формирование напряжений (амплитуда и фаза), пропорциональных этим сигналам, с помощью гетеродинных приемников и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью резистивных мостов. Падающий сигнал формируется встроенными в анализаторы цепей синтезаторами.
В анализаторах цепей векторных ZNLE3, ZNLE6 реализованы различные виды калибровок по наборам внешних калибровочных мер и соответствующие векторные коррекции составляющих систематической погрешности измерений.
Анализаторы цепей векторные ZNLE3, ZNLE6 конструктивно выполнены в корпусе настольного исполнения и работают под управлением встроенного персонального компьютера с операционной системой Windows.
Результаты измерений выводятся на экран дисплея в графической форме и могут быть сохранены в цифровой форме. Для работы в составе автоматизированных систем анализаторы цепей векторные ZNLE3, ZNLE6 обеспечивают подключение по интерфейсам LAN и GPIB (опция).
Анализаторы цепей векторные ZNLE3, ZNLE6 отличаются диапазоном частот и имеют следующие опции:
B10 - опция интерфейс GPIB;
ZV-Z270 - набор калибровочных мер.

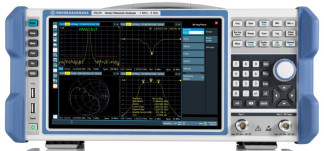

Общий вид анализаторов цепей векторных ZNLE3, ZNLE6 и обозначение места нанесения знака утверждения типа средства измерений приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки приведены на рисунке 2.
Рисунок 1 - Общий вид средства измерений
| Место нанесения | Место | |
| знака поверки | пломбировки |
Идентификационные данные программного обеспечения (ПО) анализаторов цепей векторных ZNLE3, ZNLE6 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов цепей векторных ZNLE3, ZNLE6 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW ZNL |
| Номер версии (идентификационный номер) ПО | не ниже 1.22 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Диапазон частот, Гц | ZNLE3 | от 1106 до 3109 | |
| ZNLE6 | от 1106 до 6109 | ||
| Номинальное значение частоты опорного кварцевого генератора, МГ ц | 10 | ||
| Пределы допускаемой относительной погрешности частоты опорного генератора 5Оп | ±110-6 | ||
| Количество измерительных портов | 2 | ||
| Диапазон полос пропускания, Гц | от 1 до 0,5 • 106 | ||
| Разрешение установки частоты синтезатора, Гц | 1 | ||
| Динамический диапазон при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее | от 1 до 50 МГц включ. | 100 | |
| св. 50 МГц до 6 ГГц включ. | 110 | ||
| Диапазон установки уровня выходной мощности, дБ относительно 1 мВт | от -10 до 0 | ||
| Пределы допускаемой относительной погрешности установки уровня мощности минус 10 дБ относительно 1 мВт, дБ | ±2 | ||
| Пределы допускаемой относительной погрешности измерения уровня мощности минус 10 дБ относительно 1 мВт, дБ | ±2 | ||
| Нелинейность приемников относительно уровня минус 10 дБ относительно 1 мВт, в диапазоне уровней, дБ, не более | от -40 до +5 дБ включ. | ±0,2 | |
| св. +5 до +10 дБ включ. | ±0,3 | ||
| Уровень собственного шума приемников, нормализованный к полосе 1 Гц, в диапазоне частот, дБ относительно 1 мВт, не более | от 1 до 50 МГц включ. | -110 | |
| св. 50 МГц до 6 ГГц включ. | -120 | ||
| Среднеквадратическое значение шумов измерительной трассы при измерении модуля/фазы коэффициента отражения для уровня выходной мощности 0 дБ относительно 1 мВт, коэффициента отражения 0 дБ, в полосе пропускания 10 кГц, диапазона частот свыше 10 МГц, дБ/градус, не более | модуль | фаза | |
| 0,005 | 0,05 | ||
| Пределы допускаемой абсолютной | модуль | фаза | |
| погрешности измерений модуля/фазы | 0 дБ | ±0,2 | ±1,3 |
| коэффициента отражения для уровня | -3 дБ | ±0,2 | ±1,3 |
| выходной мощности минус 10 дБ | -6 дБ | ±0,25 | ±1,5 |
| относительно 1 мВт, в зависимости от | -15 дБ | ±0,58 | ±4,0 |
| модуля коэффициента отражения, дБ/градус | -25 дБ | ±1,8 | ±13 |
| -35 дБ | ±4,5 | ±42 | |
| Пределы допускаемой абсолютной | модуль | фаза | |
| погрешности измерений модуля/фазы | от -65 до -50 дБ включ. | ±0,2 | ±2 |
| коэффициента передачи для уровня | св. -50 до -35 дБ включ. | ±0,1 | ±1 |
| выходной мощности минус 10 дБ относительно 1 мВт, в зависимости от модуля коэффициента передачи, дБ/градус | св. -35 до +5 дБ включ. | ±0,05 | ±0,5 |
| Модуль коэффициента отражения измерительных портов | от 1 МГц до 3 ГГц включ. | -14 | |
| нескорректированный, в диапазоне частот, дБ, не более | св. 3 до 6 ГГц включ. | -12 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % | от +5 до +40 от 40 до 90 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность, % | от -20 до +70 не более 90 |
| Масса без опций, кг, не более | 7 |
| Габаритные размеры (ширинахвысотахглубина), мм | 408x186x235 |
| Напряжение питания от сети переменного тока, В | от 100 до 240 |
| Частота питания от сети переменного тока, Гц | от 50 до 60 |
| Потребляемая мощность, В-А, не более | 170 |
| Время прогрева, мин | 30 |
| Средняя наработка на отказ, лет | 10 |
наносится на переднюю панель анализаторов цепей векторных ZNLE3, ZNLE6 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор цепей векторный | ZNLE3, ZNLE6 | 1 шт. |
| Опции | по отдельному заказу | |
| Комплект ЗИП | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-5491-441-2018 | 1 экз. |
осуществляется по документу РТ-МП-5491-441-2018 «ГСИ. Анализаторы цепей векторные ZNLE3, ZNLE6. Методика поверки», утвержденному ФБУ «Ростест-Москва» 04 сентября 2018 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS -12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
- аттенюатор ступенчатый RSC (регистрационный номер в Федеральном информационном фонде 48368-11);
- преобразователь измерительный NRP-Z51 (регистрационный номер в Федеральном информационном фонде 37008-08);
- набор мер коэффициентов передачи и отражения ZV-Z270 (регистрационный номер в Федеральном информационном фонде 52112-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель анализаторов цепей векторных ZNLE3, ZNLE6 в соответствии с рисунком 2 или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот 0,01 - 65,00 ГГ ц
МИ 3411-2013 ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик
Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия
