Номер в госреестре | 72915-18 |
Наименование СИ | Генераторы сигналов произвольной формы |
Обозначение типа СИ | 33500B |
Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
Год регистрации | 2018 |
Срок свидетельства | 26.10.2024 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Генераторы сигналов произвольной формы 33500B (далее - генераторы) предназначены для формирования сигналов стандартных форм: синусоидального, прямоугольного, пилообразного, треугольного, импульсного, гауссовского шума, псевдослучайной бинарной последовательности, напряжения постоянного тока, а также сигналов произвольной формы.
Г енераторы представляют собой лабораторные измерительные приборы.
Принцип их действия основан на прямом цифровом синтезе (DDS), когда выходной сигнал получается из опорной частоты в соответствии с управляющими цифровыми сигналами. Таблица отсчетов формируемого сигнала считывается из памяти, поступает на вход цифроаналогового преобразователя, вырабатывающего последовательность ступеней выходного напряжения, аппроксимирующих требуемую форму выходного сигнала. Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется заданная форма сигнала. Частота и амплитуда синтезируемого сигнала в любой момент времени точно известны, а погрешность их установки определяется точностью цифровой системы синтеза.
Генераторы выпускаются в виде восьми модификаций: 33509B, 33510B, 33511B, 33512B, 33519B, 33520B, 33521B, 33522B, отличающихся количеством выходных каналов, диапазоном частот и функциональностью.
Основные узлы генераторов: опорный генератор, делитель (умножитель) частоты, накапливающий сумматор, ПЗУ, ЦАП, фильтр нижних частот (ФНЧ), компаратор, микропроцессор, схема интерфейсов, источник питания, клавиатура, ЖКИ.
На передней панели генераторов расположены: ЖК-дисплей, клавиатура, выход сигнала, вход внешней синхронизации. На задней панели генераторов расположены: вход/выход опорной частоты 10 МГц, вход внешней модуляции, вход внешнего запуска, вентилятор обдува, разъемы интерфейсов GPIB, LAN, USB, разъем сети питания.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.

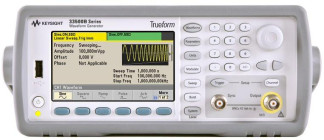

Общий вид генераторов представлен на рисунках 1 - 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Генераторы работают под управлением встроенного программного обеспечения (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | 33500 Series Firmware |
Номер версии (идентификационный номер ПО) | Не ниже 4.00 |
Цифровой идентификатор ПО | - |
Таблица 2 - Виды выходных сигналов генераторов
Наименование характеристики | Значение |
Виды выходных сигналов стандартных форм | синусоидальный, прямоугольный, пилообразный, треугольный, импульсный, гауссовский шум, псевдослучайная бинарная последовательность, напряжение постоянного тока |
Виды выходных сигналов произвольных форм (встроенные в генератор) 1) | кардиоида, экспоненциальный фронт, экспоненциальный срез, гауссов импульс, гаверсинус (Haversine), функция Лоренца (Lorentz), производная от функции Лоренца (D-Lorentz), пилообразный с отрицательным наклоном (Negative Ramp), кардинальный синус (sinc) |
Вид выходного сигнала (определяемый пользователем) | произвольный, с длиной записи до 1 млн. точек (до 16 млн. точек с опцией MEM) 1) |
Наименование характеристики | Значение |
Режимы работы | непрерывная генерация, модуляция, качание частоты, пакетный запускаемый, пакетный стробируемый |
Виды модуляции | амплитудная (AM), частотная (FM), фазовая (PM), частотная манипуляция (FSK), двоичная фазовая манипуляция (BPSK), широтно-импульсная модуляция (PWM), суммарная (несущая + модуляция) |
Примечание - 1 для модификаций 33511B, 33512B, 33521B, 33522B |
Таблица 3 - Амплитудные характеристики генераторов
Наименование характеристики | Значение | |||
33509B, 33511B | 33510B, 33512B | 33519B, 33521B | 33520B, 33522B | |
Число выходных каналов | 1 | 2 | 1 | 2 |
Выходной импеданс, Ом | 50 | |||
Диапазон размаха выходного напряжения - на нагрузке 50 Ом, В - в режиме холостого хода, В | от 0,001 до 10 от 0,002 до 20 | |||
Пределы допускаемой абсолютной погрешности установки размаха выходного напряжения синусоидальной формы на частоте 1 кГц, В | ±(0,01-U+0,001) 2) | |||
Диапазон установки постоянного напряжения смещения - на нагрузке 50 Ом, В - в режиме холостого хода, В | ±5 ±10 | |||
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В | ±(0,01-Исм.+0,0025-и+0,002) 2) | |||
Примечания 2) - в нормальных условиях измерений. В рабочих условиях измерений температурный коэффициент составляет 0,1/°С; U - установленное значение выходного напряжения, В; Исм. - установленное значение постоянного напряжения смещения, В |
Таблица 4 - Частотные характеристики генераторов
Наименование характеристики | Значение | |||
33509B, 33511B | 33510B, 33512B | 33519B, 33521B | 33520B, 33522B | |
Число выходных каналов | 1 | 2 | 1 | 2 |
Диапазон частот выходного сигнала | от 1 мкГц до 20 МГц | от 1 мкГц до 30 МГц | ||
Разрешающая способность по частоте, мкГц | 1 |
Наименование характеристики | Значение |
33509B, 33510B, 33519B, 33520B, 33511B 33512B 33521B 33522B | |
Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала, Гц | ±(1-10'6-F+15-10-12) 3) ±(2-10-66F+15-10-12) 4) ±(0,1 • 10-6^F+15• 10-12) 5) |
Примечания 3) - в нормальных условиях измерений; 4) - в рабочих условиях измерений; 5) - с опцией ОСХ в рабочих условиях измерений; F - установленное значение частоты сигнала, Гц |
Таблица 5 - Характеристики выходных сигналов
Наименование характеристики | Значение |
Синусоидальный сигнал | |
Диапазон частот | от 1 мкГц до 20 (30) 6) МГц |
Неравномерность АЧХ относительно частоты | |
1 кГц в диапазоне частот | |
до 100 кГц, дБ | ±0,1 |
св. 100 кГц до 5 МГц, дБ | ±0,15 |
св. 5 до 20 МГц, дБ | ±0,3 |
св. 20 до 30 6) МГц, дБ | ±0,4 |
Прямоугольный и импульсный сигналы | |
Диапазон частот | от 1 мкГц до 20 (30) 6) МГц |
Длительность фронта и среза | |
- прямоугольный сигнал | 8,4 нс |
- импульсный сигнал | от 8,4 нс до 1 мкс с разрешением 100 пс |
Минимальная длительность импульса, нс | 16 с разрешением 100 пс |
Диапазон установки коэффициента заполнения, % | от 0,01 до 99,99 с разрешением 0,01 |
Пилообразный и т | эеугольный сигнал |
Диапазон частот | от 1 мкГц до 200 кГц |
Симметричность, % | от 0 до 100 с разрешением 0,1 |
Нелинейность при амплитуде выходного сигнала в диапазоне от 5 до 95 %, % | не более 0,05 |
Г ауссовский шум | |
Полоса частот | от 1 мкГц до 20 (30) 6) МГц |
Псевдослучайная бинарная последовательность | |
Скорость передачи данных (битрейт) | от 1 мбит до 50 Мбит с разрешением 1 мбит |
Сигнал произвольной формы | |
Длина записи, точек | от 8 до 1 млн. (16 млн.) 7) |
Частота дискретизации | от 1 мкГц до 160 (250) 6) МГц |
Разрешение по уровню, бит | 16 |
Характеристики амплитудной модуляции (АМ) | |
Коэффициент АМ | от 0 до 120 % с разрешением 0,01 % |
Характеристики частотной модуляции (FM) | |
Девиация | от 1 мкГц до 15 МГц с разрешением 1 мкГц |
Наименование характеристики | Значение |
Характеристики фазовой модуляции (PM) | |
Девиация, градусов | от 0 до 360 с разрешением 0,1 |
Характеристики широтно-импульсной модуляции (PWM) | |
Девиация, % | от 0 до 100 с разрешением 0,01 |
Примечания | |
) - для модификаций 33519B, 33521B, 33520B, 33522B; | |
) - с опцией MEM |
Таблица 6 - Основные технические характеристики
Наименование характеристики | Значение |
Параметры дисплея | цветной ЖК TFT, диагональ 4,3 дюйма, разрешение 480 на 272 точек |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 или от 100 до 120 50/60 или 400 |
Г абаритные размеры, мм, (длинахширинахвысота) | 272,3x212,8x88,3 |
Масса, кг | 3,3 |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 80 |
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +50 80 |
Таблица 7 - Опции генераторов
Обозначение опции | Описание опции |
MEM | Увеличение памяти для сигналов произвольной формы до 16 млн. точек на канал |
IQP | Плейер для сигналов произвольной формы (только для двухканальных моделей) |
ОСХ | Улучшенная стабильность опорного генератора |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Генератор сигналов произвольной формы 33500B (модификация по заказу) | - | 1 шт. |
Кабель питания | - | 1 шт. |
Кабель USB | - | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
Методика поверки | МП 206.1-098-2018 | 1 экз. |
осуществляется по документу МП 206.1-098-2018 «Генераторы сигналов произвольной формы 33500B. Методика поверки», утвержденному ФГУП «ВНИИМС» 07.05.2018 г.
Основные средства поверки: частотомер электронно-счетный 53132A (регистрационный номер в Федеральном информационном фонде № 26211-03); мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03); блок измерительный ваттметров E4417A (регистрационный номер в Федеральном информационном фонде № 57386-14); преобразователь измерительный E9304A (регистрационный номер в Федеральном информационном фонде № 57387-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
