| Номер в госреестре | 72916-18 |
| Наименование СИ | Осциллографы-мультиметры цифровые |
| Обозначение типа СИ | U1610A, U1620A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы-мультиметры цифровые U1610A, U1620A (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов, измерений напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, определения целостности цепи и проверки диодов.
Осциллографы-мультиметры цифровые U1610A, U1620A функционируют в режимах: осциллографа, мультиметра и регистратора данных.
Принцип действия в режиме осциллографа основан на высокоскоростном аналогоцифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов.
Принцип действия в режиме мультиметра заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ). Приборы измеряют истинное среднеквадратическое значение напряжения (True RMS).
В режиме регистратора данных осциллографы осуществляют запись событий в течение 8
суток.
Осциллографы выпускаются в двух модификациях: U1610A, U1620A, отличающихся полосой пропускания и частотой дискретизации.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖК-дисплей.
Конструктивно осциллографы выполнены в переносных корпусах из пластика.
На передней панели осциллографов расположен ЖК-дисплей, клавиатура и входные разъемы мультиметра.
На верхней торцевой панели расположены входы каналов осциллографа и вход внешнего запуска. На правой боковой панели размещен разъем интерфейса USB 2.0 и гнездо для подключения внешнего адаптера питания. На левой боковой панели размещен ремень для удобства работы и переноски прибора.
На задней панели расположена подставка.
Для предотвращения несанкционированного доступа осциллографы имеют закрепительные наклейки, закрывающие головки винтов, соединяющих части корпуса.

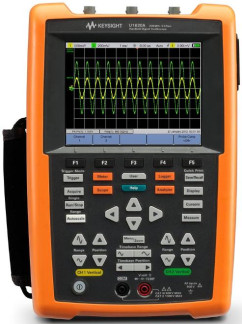

Общий вид осциллографов идентичен и представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место пломбировки
Осциллографы-мультиметры работают под управлением встроенного программного обеспечения (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | U1610A/U1620A Handheld Digital Oscilloscopes Firmware |
| Номер версии (идентификационный номер ПО) | Не ниже 0.129.0. А |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики в режиме осциллографа
| Наименование характеристики | Значение | |
| U1610A | U1620A | |
| Число входных аналоговых каналов | 2 | |
| Полоса пропускания по уровню минус 3 дБ, не менее, МГц | 100 | 200 |
| Время нарастания переходной характеристики, нс | 3,5 | 1,75 |
| Максимальная частота дискретизации, ГГц | 0,5 на каждый канал; 1 на канал в режиме чередования | 1 на каждый канал; 2 на канал в режиме чередования |
| Длина записи | 60 тыс. точек на каждый канал; 120 тыс. точек на канал в режиме чередования | 1 млн. точек на каждый канал; 2 млн. точек на канал в режиме чередования |
| Канал вертикального отклонения | ||
| Входной импеданс | (1,00±0,01) МОм/(22±3) пФ | |
| Разрешение по вертикали, бит | 8 бит | |
| Диапазон установки коэффициента отклонения Ко, В/дел | от 2-10-3 до 50 | |
| Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе, В | ±(0,04- 8[дел] -Ко[В/дел]) | |
| Максимальное входное напряжение, В | 300 | |
| Канал горизонтального отклонения | ||
| Диапазон установки коэффициента развертки КР, с/дел | от 5-10-9 до 50 | от 2-10-9 до 50 |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора | ±25 •Ю-6 | |
Таблица 3 - Метрологические характеристики в режиме измерений напряжений постоянного тока (режим мультиметра)_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, В |
| 100,00 мВ | 0,01 мВ | ±(0,001 -иизм.+5 е.м.р.) |
| 1000,0 мВ | 0,1 мВ | ±(0,0009-иизм .+5 е.м.р.) |
| 10,000 В | 0,001 В | ±(0,0009-иизм.+2 е.м.р.) |
| 100,00 В | 0,01 В | |
| 1000,0 В | 0,1 В | ±(0,0015-иизм.+5 е.м.р.) |
| Примечания иизм. - измеренное значение напряжения, В; е.м.р. - единица младшего разряда | ||
Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного тока (режим мультиметра)_
| Предел измерений | Разрешение | Частота | Пределы допускаемой абсолютной погрешности измерений, В |
| 100,00 мВ | 0,01 мВ | от 40 Гц до 2 кГц | ±(0,01-иизм.+5 е.м.р.) |
| 1000,0 мВ | 0,1 мВ | от 40 до 500 Гц | |
| св. 500 Гц до 1 кГц | ±(0,02-иизм .+5 е.м.р.) | ||
| 10.000 В; 100.00 В | 0,001 В; 0,01 В | от 40 до 500 Гц | ±(0,01-иизм .+5 е.м.р.) |
| св. 500 Гц до 1 кГц | |||
| св. 1 до 2 кГц | ±(0,02-иизм .+5 е.м.р.) | ||
| 1000,0 В | 0,1 В | от 40 до 500 Гц | ±(0,01-иизм .+5 е.м.р.) |
| св. 500 Гц до 1 кГц | |||
| Примечания иизм. - измеренное значение напряжения, В; е.м.р. - единица младшего разряда | |||
Таблица 5 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току (режим мультиметра)_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, Ом, кОм, МОм |
| 1000,0 Ом | 0,1 Ом | ±(0,003 ^Яизм.+3 е.м.р.) |
| 10,000 кОм | 0,001 кОм | |
| 100,00 кОм | 0,01 кОм | |
| 1000,0 кОм | 0,1 кОм | |
| 10,000 МОм | 0,001 МОм | ±(0,008-Яизм.+3 е.м.р.) |
| 100,00 МОм 1) | 0,01 МОм | ±(0,015 ^Яизм.+3 е.м.р.) |
| Примечания Яизм. - измеренное значение электрического сопротивления, Ом, кОм, МОм; е.м.р. - единица младшего разряда; 1) - влажность окружающего воздуха при измерениях не более 60 %. Температурный коэффициент в диапазоне измерений свыше 50 МОм составляет 0,15/°С | ||
Таблица 6 - Метрологические характеристики в режиме измерений электрической емкости (режим мультиметра)_
| Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, нФ, мкФ, мФ |
| 1000,0 нФ | 0,1 нФ | ±(0,012-Сизм.+4 е.м.р.) |
| 10,000 мкФ | 0,001 мкФ | |
| 100,00 мкФ | 0,01 мкФ | |
| 1000,0 мкФ | 0,1 мкФ | ±(0,02-Сизм.+4 е.м.р.) |
| 10,000 мФ | 0,001 мФ | |
| Примечания Сизм. - измеренное значение электрической емкости, нФ, мкФ, мФ; е.м.р. - единица младшего разряда | ||
В режиме мультиметра температурный коэффициент в рабочих условиях измерений составляет 0,1/°С.
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры дисплея | цветной ЖК TFT, диагональ 5,7 дюйма, разрешение 640 на 480 точек |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока (батарея), В | от 100 до 240 50/60 10,8 |
| Г абаритные размеры, мм, (длинахширинахвысота) | 270x183x65 |
| Масса, кг | 2,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +50 80 при температуре +35 °С |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осциллограф-мультиметр цифровой U1610A, U1620A (модификация по заказу) | - | 1 шт. |
| Адаптер питания | - | 1 шт. |
| Литий-ионный аккумулятор | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Кабели измерительные | - | 1 к-т |
| Пробник 1:10 | - | 2 шт. |
| Наименование | Обозначение | Количество |
| Настольное зарядное устройство 2) | - | 1 шт. |
| Литий-полимерный аккумулятор 2) | - | 1 шт. |
| Сумка для переноски 2) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-099-2018 | 1 экз. |
| Примечание - 2) опциональная поставка | ||
осуществляется по документу МП 206.1-099-2018 «Осциллографы-мультиметры цифровые U1610A, U1620A. Методика поверки», утвержденному ФГУП «ВНИИМС» 07.05.2018 г.
Основные средства поверки: калибратор осциллографов 9500В (регистрационный номер в Федеральном информационном фонде № 30374-05); стандарт частоты рубидиевый FS 725 (регистрационный номер в Федеральном информационном фонде № 31222-06); калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам-мультиметрам цифровым U1610A, U1620A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
