Государственный реестр средств измерений

Анализаторы спектра GSP-79330, 72917-18

72917-18
Анализаторы спектра GSP-79330 (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.
Карточка СИ
Номер в госреестре 72917-18
Наименование СИ Анализаторы спектра
Обозначение типа СИ GSP-79330
Изготовитель "Good Will Instrument Co., Ltd.", Тайвань
Год регистрации 2018
Срок свидетельства 26.10.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы спектра GSP-79330 (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.

Описание

Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудно-частотных характеристик (АЧХ) четырехполюсников. Полученные на приборах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.

Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из крепежных винтов на задней панели.

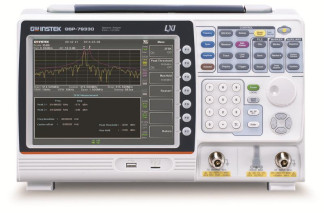

Внешний вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1. Вид задней панели и место пломбировки от несанкционированного доступа представлены на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.

Программное обеспечение не влияет на метрологические характеристики анализаторов. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер ПО)

не ниже 1.0.0.0

Технические характеристики

приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики анализаторов

Наименование характеристик

Значения характеристик

1

2

Диапазон рабочих частот, Гц

от 9103 до 3,25• 10у

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой основной относительной погрешности частоты опорного генератора

±(1,02 • 10-6+1 • 10-6N), где N - количество лет после выпуска из производства или подстройки

Пределы относительной температурной нестабильности частоты опорного генератора в рабочих условиях применения

±0,03 10-6

Разрешение по частоте в режиме измерения частоты, Гц

1; 10; 100; 1000

Диапазон установки полос пропускания фильтра ПЧ по уровню -3 дБ, Гц

от 1 до 1 106 (с шагом 1-3-10)

Полоса пропускания фильтров электромагнитной совместимости (ЭМС) по уровню -6 дБ, Гц

200; 9103; 1,2105; 1106

Пределы допускаемой относительной погрешности установки полос пропускания фильтров ПЧ и ЭМС, %

-    при полосе пропускания < 1 МГц

-    при полосе пропускания =1 МГц

±5

±8

Пределы допускаемой абсолютной погрешности измерений частоты маркером, Гц

±(50+5t)f +0,1Гпч/эмс+к), где 50 - относительная погрешность частоты опорного генератора 5t - относительная температурная нестабильность частоты опорного генератора f - измеренное значение частоты, Гц Бпч/эмс- полоса пропускания фильтров ПЧ и ЭМС, Гц к - разрешение по частоте, Гц

Диапазон установки полосы пропускания видеофильтра (Бвф) по уровню -3 дБ, Гц

от 1 до 1 106 (с шагом 1-3-10)

Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Гц1), не более

-    при отстройке на 10 кГц

-    при отстройке на 100 кГц

(при Бпч/эмс = 1 кГц, Бвф = 10 Гц, усреднение > 40)

-86

-95

Коэффициент прямоугольности фильтра ПЧ по уровням -60 дБ и -3 дБ, не более

5

Примечание

1) Здесь и далее дБн - уровень мощности в дБ относительно уровня несущей частоты

1

2

Диапазон измерений уровня сигнала, дБм 1)

-    в диапазоне частот от 100 кГц до 1 МГц

-    в диапазоне частот св. 1 МГц до 10 МГц

-    в диапазоне частот св. 10 МГц до 3,25 ГГц

от уровня от уровня от уровня

собственных шумов до +18 собственных шумов до +21 собственных шумов до +30

Средний уровень собственных шумов, дБм, не более 2)

С выключенным предусилителем, при следующих условиях: аттенюатор 0 дБ, Бпч/эмс = 10 Гц, Бвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение > 40, в диапазонах частот: от 9 кГц до 100 кГц св. 100 кГц до 1 МГц св. 1 МГц до 2,7 ГГц св. 2,7 ГГц до 3,25 ГГц

-93

-90-3 • (f/100) -118 -106

С включенным предусилителем, при следующих

условиях: аттенюатор 0 дБ, Бпч/эмс = 10 Гц,

Бвф = 10 Гц, полоса обзора 500 Гц, опорный уровень

-60 дБм, усреднение > 40, в диапазонах частот:

св. 100 кГц до 1 МГц

св. 1 МГц до 10 МГц

св. 10 МГц до 3,25 ГГц

-108-2(f/100)

-138 -142+3 • (f/106) где f - частота, на которой измеряется уровень, кГц

Пределы допускаемой абсолютной погрешности

измерения уровня сигнала, дБ

(при нормальных условиях применения)

- на опорной частоте 160 МГц, на опорном уровне, при следующих условиях: Бпч/эмс = 10 кГц, Бвф = 1 кГц; полоса обзора 100 кГц; шкала логарифмическая, 1 дБ/дел; предусилитель выключен; опорный уровень 0 дБм; аттенюатор 10 дБ; пиковый детектор включен; усреднение > 40

±0,6

- на опорной частоте 160 МГц, на опорном уровне, при следующих условиях: Бпч/эмс = 10 кГц, Бвф = 1 кГц; полоса обзора 100 кГц; шкала логарифмическая, 1 дБ/дел; предусилитель включен; опорный уровень -30 дБм; аттенюатор 0 дБ пиковый детектор включен; усреднение > 40

±0,6

- в диапазоне частот от 1 МГц до 3,25 ГГц, при следующих условиях :Бпч/эмс = 10 кГц, Бвф = 1 кГц; предусилитель выключен; уровень сигнала на входе от 0 до -50 дБм; опорный уровень от 0 до -50 дБм; аттенюатор 10 дБ; усреднение > 40

±1,5

Примечания

1)    Здесь и далее дБм - уровень мощности в дБ относительно 1 мВт

2)    Средний уровень собственных шумов не включает случайные дискретные составляющие

1

2

Неравномерность АЧХ относительно уровня на частоте 160 МГц, дБ (при нормальных условиях применения)

при следующих условиях: предусилитель выключен; аттенюатор 10 дБ, в диапазонах частот:

-    от 100 кГц до 2 ГГц

-    св. 2 ГГц до 3,25 ГГц

при следующих условиях: предусилитель включен; аттенюатор 0 дБ, в диапазонах частот:

-    от 100 кГц до 2 ГГц

-    св. 2 ГГц до 3,25 ГГц

±0,5

±0,7

±0,6

±0,8

Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за переключения полос пропускания фильтра ПЧ относительно полосы пропускания 10 кГц, дБ

±0,25

Диапазон ослаблений внутреннего аттенюатора, дБ

от 0 до 50

Шаг перестройки ослаблений внутреннего аттенюатора, дБ

1

Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за переключения аттенюатора, дБ

±0,3

Уровень помех, обусловленный гармоническими искажениями, выраженный в виде точки пересечения 2-го порядка (SHI), дБм, не менее (при уровне сигнала на смесителе -30 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе)

-    при частоте несущей от 1 МГц до 775 МГц

-    при частоте несущей св. 775 МГц до 1,625 ГГц

+35

+60

Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI), дБм, не менее (в диапазоне частот от 300 МГц до 3,25 ГГц, при уровне сигнала на смесителе -30 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе)

+1

Следящий генератор (опция)

Диапазон частот следящего генератора, Гц

от 1105 до 3,25 • 109

Диапазон установки уровня следящего генератора, дБм

от -50 до 0

Пределы допускаемой абсолютной погрешности установки уровня

-10 дБм на частоте 160 МГц, дБ

(при нормальных условиях применения)

±0,5

Неравномерность АЧХ относительно опорной частоты 160 МГц, дБ (нормируется в диапазоне частот от 200 кГц до 3,25 ГГц)

±2

Пределы допускаемой абсолютной погрешности установки уровня сигнала из-за переключения относительно опорного уровня -10 дБм, дБ (нормируется в диапазоне установки уровня от -40 до 0 дБм)

±1

Таблица 3 - Основные технические характеристики анализаторов

Наименование характеристик

Значения характеристик

1

2

Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом

50

Типы разъемов входа анализатора и выхода следящего генератора

N-тип «розетка»

Напряжение питания от сети переменного тока частотой от 45 до 65 Гц, В

от 100 до 240

1

2

Потребляемая мощность, Вт, не более

65

Масса, кг, не более

4,5

Габаритные размеры, мм (ширинахвысотахглубина)

350x210x100

Нормальные условия применения

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от +20 до +30 80

Рабочие условия применения

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от +5 до +40 80

Знак утверждения типа

наносится на лицевую панель анализаторов в виде наклейки и типографским способом на титульный лист технической документации.

Комплектность

приведена в таблице 4.

Таблица 4 - Комплектность анализаторов

Наименование и обозначение

Количество, шт.

Анализатор спектра

1

Сетевой кабель

1

Руководство по эксплуатации

1

Методика поверки ПР-30-2018МП

1

Поверка

осуществляется по документу ПР-30-2018МП «Анализаторы спектра GSP-79330. Методика поверки», утвержденному АО «ПриСТ» 16 августа 2018 г.

Основные средства поверки:

-    калибратор многофункциональный Fluke 9640A-LPNX (Госреестр № 55872-13);

-    частотомер универсальный CNT-90 (Госреестр № 41567-09);

-    генератор сигналов N5181A (Госреестр № 37154-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к анализаторам спектра GSP-79330

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация изготовителя «Good Will Instrument Co., Ltd.»
