| Номер в госреестре | 72918-18 |
| Наименование СИ | Генераторы импульсов |
| Обозначение типа СИ | АКИП-3310 |
| Изготовитель | "Eltesta JSC", Литва. |
| Год регистрации | 2018 |
| Срок свидетельства | 26.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы импульсов АКИП-3310 (далее - генераторы) предназначены для формирования одиночного импульса прямоугольной формы положительной полярности с регулируемой амплитудой и длительностью.
Конструктивно генераторы выполнены в виде компактного моноблока. Устройство корпуса позволяет защитить генераторы от внешнего вмешательства. На лицевой панели находятся три разъема SMA (выход сигнала, вход и выход синхронизации). На задней панели расположен USB-порт.
Принцип формирования импульсов в генераторах основан на применении технологии диода с накоплением заряда (Step Recovery Diode, SRD), которая позволяет генерировать импульсы с длительностью фронта менее 50 пс. Частота формируемых импульсов напряжения на выходе генератора синхронизирована с частотой внутреннего опорного генератора. Также предусмотрен внешний запуск через внешний вход синхронизации.
Управление генераторами и установка параметров генерации импульсов осуществляется при помощи персонального компьютера через специальное программное обеспечение.

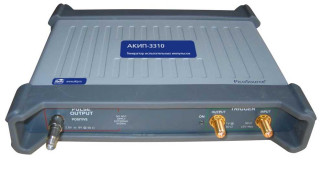

Внешний вид генераторов, схема нанесения знака утверждения типа представлены на рисунке 1.
Опломбирование генераторов не предусмотрено.
Генераторы имеют внутреннее и внешнее программное обеспечение (далее - ПО). Внутреннее ПО является метрологически значимым. Метрологические параметры генераторов нормированы с учетом влияния внутреннего ПО. Микропрограмма заносится в программируемое постоянное запоминающееся устройство (ППЗУ) системы предприятием-изготовителем и недоступна для изменения потребителем.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | нет данных |
| Номер версии (идентификационный номер ПО) | не ниже 0.1.1 |
представлены в таблице 2.
Таблица 2 - Основные метрологические характеристики генераторов
| Наименование характеристики | Значение характеристики |
| Диапазон установки периода | от 1 мкс до 1 с |
| Пределы допускаемой абсолютной погрешности установки периода, нс | ±(0,0001 Т+10), где T - значение установленного периода, нс |
| Диапазон установки длительности импульсов | от 200 нс до 4 мкс |
| Пределы допускаемой абсолютной погрешности установки длительности импульсов, нс | ±(0,1t+50), где t - значение установленной длительности импульсов, нс |
| Задержка основного импульса относительно синхроимпульса, нс | 48±2 |
| Выброс на вершине импульса, %, не более (в режиме «Быстрый импульс») | 40 |
| Длительность фронта импульса, пс, не более | 50 |
| Длительность среза импульса, нс, не более | 8 |
| Диапазон установки уровня выходного напряжения, В, (размах от пика до пика, на согласованной нагрузке 50 Ом) | от 2,5 до 8 |
| Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения, В, (на согласованной нагрузке 50 Ом) | ±0,1U, где U- значение выходного напряжения, В |
Таблица 3 - Масса, габаритные размеры и условия применения
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (ширинахвысотахглубина) , мм не более | 190x40x180 |
| Масса, кг, не более | 0,56 |
| Напряжение питающей сети, В | от 198 до 242 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84 до 106,7 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +5 до +35 80 от 84 до 106,7 |
наносится на верхнюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 4.
Таблица 4 - Комплектность генераторов
| Наименование и обозначение | Количество, шт. |
| Г енератор импульсов АКИП-3310 | 1 |
| Сетевой адаптер | 1 |
| Аттенюатор 20дБ | 1 |
| Коаксиальный кабель | 2 |
| Кабель USB | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки ПР-25-2018МП | 1 |
осуществляется по документу ПР-25-2018МП «Генераторы импульсов АКИП-3310. Методика поверки», утвержденному АО «ПриСТ» 20 июля 2018 г.
Основные средства поверки:
- частотомер универсальный CNT-90XL (Госреестр № 41567-09);
- осциллограф цифровой запоминающий WaveMaster SDA820 Zi-B-R (Госреестр № 64557-16, 2 разряд по ГОСТ 8.761-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
Техническая документация изготовителя «Eltesta JSC», Литва
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
