| Номер в госреестре | 72919-18 |
| Наименование СИ | Генераторы импульсов |
| Обозначение типа СИ | АКИП-3309/1, АКИП-3309/2 |
| Изготовитель | "Active Technologies SRL.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы импульсов АКИП-3309/1, АКИП-3309/2 (далее - генераторы) предназначены для формирования импульсов напряжения прямоугольной формы.
Конструктивно генераторы выполнены в виде настольного моноблока, на передней панели которого расположены органы управления и сенсорный дисплей.
Принцип действия генераторов основан на технологии прямого цифрового синтеза и запатентованной технологии Rider Edge™, что позволяет генерировать импульсы с длительностью фронта менее 95 пс.
Генераторы выпускаются в виде модификаций АКИП-3309/1, АКИП-3309/2, которые отличаются числом каналов (2 и 4 соответственно). Управление генератором может осуществляться как с помощью сенсорного экрана, так и с помощью клавиатуры, расположенной на передней панели. Для удобства работы к генератору возможно подключение отдельной клавиатуры и мыши. На задней панели имеется разъем подключения по интерфейсу LAN.

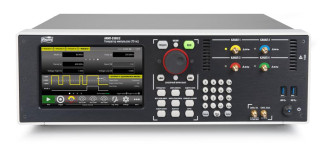

Внешний вид генераторов, схема нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
Пломбирование от несанкционированного доступа генераторов импульсов АКИП-3309/1, АКИП-3309/2 осуществляется путем пломбировки одного из винтов крепления корпуса на задней панели.
Генераторы имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | нет данных |
| Номер версии (идентификационный номер ПО) | не ниже 1.1.1 |
Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
Метрологические и технические характеристики генераторов представлены в таблицах 2
и 3.
Таблица 2 - Основные метрологические и технические характеристики генераторов
| Наименование характеристики | Значение характеристики | |
| АКИП-3309/1 | АКИП-3309/2 | |
| 1 | 2 | |
| Диапазон установки частоты, Гц, при режиме формирования сигнала: одиночном парном трехимпульсном четырехимпульсном | 0,125 - 125 106 0,25 - 250 106 0,375 - 375 106 0,5 - 500 106 | |
| Диапазон установки периода | от 8 нс до 8 с | |
| Пределы допускаемой абсолютной погрешности установки периода | ±(3,510-5Т), где T - значение установленного периода | |
| Диапазон установки длительности импульсов, пс | от 300 до Т-300, где T - значение установленного периода, пс | |
| Пределы допускаемой абсолютной погрешности установки длительности импульсов, пс | ±(0,001t+30), где t - значение установленной длительности импульсов, пс | |
| Диапазон установки задержки импульсов | от 0 до Т, где T - значение установленного периода | |
| Пределы допускаемой абсолютной погрешности установки задержки импульсов, пс | ±(0,001t+30), где t - значение установленной задержки импульсов, пс | |
| Выброс на вершине импульса, %, не более | 5 | |
| Длительность фронта и среза, пс, не более | 95 | |
| Диапазон установки уровня напряжения смещения, В | от -2,5 до +2,5 | |
| Диапазон установки уровня выходного напряжения (размах от пика до пика, на согласованной нагрузке 50 Ом) | от 10 мВ до 5 В | |
| 1 | 2 | |
| Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения, мВ (на согласованной нагрузке 50 Ом) | ±(0,01-и+0,01-ис+10), где U- значение выходного напряжения, мВ ис - значение напряжения смещения, мВ | |
| Тип выходных разъемов каналов | SMA | |
| Количество основных каналов | 2 | 4 |
Таблица 3 - Масса, габаритные размеры и условия применения
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 445x135x320 |
| Масса, кг, не более | 11 |
| Напряжение питающей сети, В | от 198 до 242 |
| Частота питающей сети, Гц | от 45 до 66 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84 до 106,7 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре 25 °С), % - атмосферное давление, кПа | от +5 до +35 от 30 до 85 от 84 до 106,7 |
наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 4.
Таблица 4 - Комплектность генераторов
| Наименование и обозначение | Количество, шт. |
| Г енератор импульсов | 1 |
| Сетевой кабель | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу ПР-24-2018МП «Генераторы импульсов АКИП-3309/1, АКИП-3309/2. Методика поверки», утвержденному АО «ПриСТ» 25 июля 2018 г.
Основные средства поверки:
- частотомер универсальный CNT-90XL (Госреестр № 41567-09);
- осциллограф цифровой запоминающий WaveMaster SDA820 Zi-B-R (Госреестр № 64557-16, 2 разряд по ГОСТ 8.761-2011);
- вольтметр универсальный В7-78/1 (Госреестр № 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к генераторам импульсов АКИП-3309/1, АКИП-3309/2
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация изготовителя «Active Technologies SRL», Италия
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
