| Номер в госреестре | 72939-18 |
| Наименование СИ | Датчики нагрузки |
| Обозначение типа СИ | ДН-130, ДН-130(А), ДН-130(Р) |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Петролайн-А" (ООО НПП "Петролайн-А"), Республика Татарстан, г. Набережные Челны |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики нагрузки ДН-130, ДН-130(А), ДН-130(Р) (далее - датчики) предназначены для измерений силы натяжения (механических нагрузок) на канатах (тросах) грузоподъемных механизмов.
Принцип действия датчиков основан на преобразовании, с помощью тензометрического моста, деформаций рабочего тела датчика, в пропорциональный этим деформациям электрический сигнал. С учетом данных градуировки, внесенной в энергонезависимую память микроконтроллера, размещенного в корпусе датчика. Конечный результат измерений преобразуется в цифровой код и передается по линии связи или радиоканалу для визуального отображения измерений. Передача измерительной и управляющей информации по кабелю связи осуществляется по интерфейсу RS-485 с использованием стандартного протокола MODBUS.
Датчики состоят из массивного стального корпуса со встроенным тензорезисторным мостом, источника опорного напряжения, микроконтроллера, преобразователя величины измеренного значения натяжения каната из аналогового электрического сигнала в цифровой код. Датчики нагрузки выпускаются в следующих модификациях: ДН-130, ДН-130(А), ДН-130(Р), которые различаются по конструктивному исполнению. Датчики нагрузки ДН-130 передают данные по линии связи, датчики нагрузки ДН-130(А) передают данные по линии связи и имеют аналоговый выход 4-20 мА, модификация датчиков нагрузки ДН-130(Р) передает данные по радиоканалу.
Исполнения датчиков нагрузки модификаций ДН-130, ДН-130(А), ДН-130(Р) в зависимости от верхнего предела измерений (ВПИ) и диаметра каната представлены в таблице 1.
Таблица 1-Исполнения датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р)
| Датчики нагрузки ДН-130, диаметры каната, (мм) | Датчики нагрузки ДН-130(А), диаметры каната, (мм) | Датчики нагрузки ДН-130(Р), диаметры каната, (мм) | Исполнения датчиков ДН-130,ДН-130(А), ДН-130 (Р) (указывается на его табличке) | Наименьший предел измерений (НПИ) датчиков, кН (тс) | Верхний предел измерений (ВПИ) датчиков, кН (тс) |
| 13; 16;18 | 13; 16;18 | 13; 16;18 | Трос 013; 016; 018 | 5 (0,5) | 50 (5) |
| 16; 18 | 16; 18 | 16; 18 | Трос 016; 018 | 5 (0,5) | 100 (10) |
| 22: 25 | 22; 25 | 22; 25 | Трос 0 22; 025 | 5 (0,5) | 100 (10) |
| 22; 25 | 22; 25 | 22; 25 | Трос 0 22; 025 | 5 (0,5) | 150 (15) |
| 22; 25 | 22; 25 | 22; 25 | Трос 0 22; 025 | 5 (0,5) | 200 (20) |
| 28; 32 | 28; 32 | 28; 32 | Трос 0 28; 0 32 | 5 (0,5) | 200 (20) |
| 28; 32 | 28; 32 | 28; 32 | Трос 0 28; 032 | 5 (0,5) | 250 (25) |
| 28; 32 | 28; 32 | 28; 32 | Трос 0 28; 032 | 5 (0,5) | 300 (30) |
| 35; 38 | 35; 38 | 35; 38 | Трос 0 35; 038 | 5 (0,5) | 300 (30) |
| 35; 38 | 35; 38 | 35; 38 | Трос 0 35; 038 | 5 (0,5) | 350 (35) |
| 35; 38 | 35; 38 | 35; 38 | Трос 0 35; 038 | 5 (0,5) | 400 (40) |

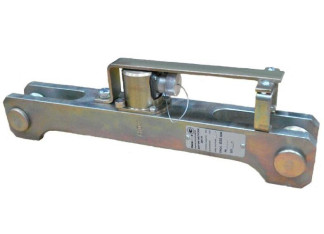

Общий вид датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р) представлены на рисунках 1, 2, 3.
Пломбирование датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р) не предусмотрено.
Датчики нагрузки ДН-130, ДН-130(А), ДН-130(Р) имеют встроенное ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные внутреннего программного обеспечения ДН-130, ДН-130(А) приведены в таблице 2, ДН-130(Р) в таблице 3.
Таблица 2 - Идентификационные данные внутреннего программного обеспечения ДН-130, ДН-130 (А)_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DN 130 |
| Номер версии (идентификационный номер) ПО | не ниже 3.20 |
| Цифровой идентификатор ПО | по номеру версии |
Таблица 3 - Идентификационные данные внутреннего программного обеспечения ДН-130(Р)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DN 130R |
| Номер версии (идентификационный номер) ПО | не ниже 3.73 |
| Цифровой идентификатор ПО | по номеру версии |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 4 - Метрологические характеристики датчики нагрузки ДН-130, ДН-130(А), ДН-130(Р)
| Наименование характеристики | Значение |
| Диапазон измерений силы натяжения (нагрузки) на канате, кН (тс) | от 5 (0,5) до 400 (40) |
| Пределы допускаемой приведенной погрешности к ВПИ, % | ± 3,0 |
| Цена деления выдаваемого в цифровом коде для индикации величины силы натяжения, кН (тс) | 1 (0,1) |
| Диаметр каната, мм | от 13 до 38 |
Таблица 5 - Технические характеристики датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р)
| Наименование характеристик | Значение |
| Напряжение питания датчика ДН-130, ДН-130(А), В | от 12 до 18 |
| Напряжение питания датчика ДН-130(Р), В | от 2,7 до 4,2 |
| Максимальная потребляемая мощность, Вт, не более | 0,75 |
| Таблица 6 - Габаритные размеры датчиков нагрузки ДН- | 30 в зависимости от диаметра каната | ||
| Диаметры каната датчиков нагрузки ДН-130, мм | Длина, мм, не более, | Ширина, мм, не более, | Высота, мм, не более, |
| 13; 16;18 | 310 | 70 | 111 |
| 22; 25 | 420 | 83 | 124 |
| 28; 32 | 500 | 88 | 127 |
| 35; 38 | 540 | 100 | 140 |
Таблица 7 - Габаритные размеры датчика нагрузки ДН-130(А), в зависимости от диаметра каната
| Диаметры каната датчика нагрузки ДН-130 (А), мм | Длина, мм, не более, | Ширина, мм, не более, | Высота, мм, не более, |
| 13; 16;18 | 310 | 70 | 132 |
| 22; 25 | 420 | 83 | 146 |
| 28; 32 | 500 | 88 | 147 |
| 35; 38 | 540 | 100 | 160 |
Таблица 8 - Габаритные размеры датчика нагрузки ДН-130(Р), в зависимости от диаметра каната
| Диаметры каната датчика нагрузки ДН-130 (Р), (мм) | Длина, мм, не более, | Ширина, мм, не более, | Высота, мм, не более, |
| 13; 16;18 | 312 | 70 | 133 |
| 22; 25 | 420 | 78 | 146 |
| 28; 32 | 500 | 90 | 148 |
| 35; 38 | 540 | 102 | 161 |
Таблица 9 - Масса датчика нагрузки ДН-130, в зависимости от диаметра каната
| Датчики нагрузки ДН-130 | Масса, кг, не более |
| 13; 16;18 | 5,0 |
| 22; 25 | 8,0 |
| 28; 32 | 11,0 |
| 35; 38 | 15,5 |
Таблица 10 - Масса датчика нагрузки ДН-130 (А), в зависимости от диаметра каната
| Датчики нагрузки ДН-130(А) | Масса, кг, не более |
| 13; 16;18 | 5,5 |
| 22; 25 | 8,5 |
| 28; 32 | 11,5 |
| 35; 38 | 16,0 |
Таблица 11 - Масса датчика нагрузки ДН-130(Р), в зависимости от диаметра каната
| Датчики нагрузки ДН-130 (Р) | Масса, кг, не более |
| 13; 16;18 | 6,0 |
| 22; 25 | 9,0 |
| 28; 32 | 12,0 |
| 35; 38 | 15,5 |
Таблица 12 - Технические характеристики датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р)
| Наименование характеристик | Значение |
| Диапазон рабочих температур, °С | от -45 до +65 |
| Средний срок службы, лет, не менее | 10 |
| Маркировка взрывозащиты ДН-130 | 1 Ех ib IIA T3 Gb |
наносится на титульный лист эксплуатационной документации и на табличку датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р), расположенную на его корпусе.
Способ нанесения знака утверждения типа на эксплуатационную документацию-типографский, на табличку датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р)-фотохимическое печатание (штемпелевание).
Таблица 13 - Комплектность средств измерений
| № п/п | Наименование | Обозначение | Коли чество | Примечание |
| 1 | 2 | 3 | 4 | 5 |
| 1 | Датчик нагрузки ДН-130; Датчик нагрузки ДН-130(А); Датчик нагрузки ДН-130(Р) | ПЛА140.201.018.000, ПЛА140.201.022.000, ПЛА140.201.028.000, ПЛА140.201.035.000, ПЛА140.201.218.000, ПЛА140.201.222.000, ПЛА140.201.228.000, ПЛА140.201.235.000, ПЛА140.201.518.000, ПЛА140.201.522.000, ПЛА140.201.528.000, ПЛА140.201.535.000 | 1 шт. | Обозначение датчика в зависимости от диаметра каната |
| 2 | Кабель связи | ПЛА140.604.010.000 | 1 шт. | по заказу |
| 3 | Паспорт | ПЛА140.201.000.000 ПС | 1 экз. | |
| 4 | Руководство по эксплуатации (РЭ) | ПЛА140.201.000.000 РЭ | 1 экз. | |
| 5 | Методика поверки | МП 140.201.000.2018 | 1 экз. | |
| 6 | Преобразователь сигнала ПС-150Р или аналог | ПЛА140.402.041.000 | 1 шт. | по заказу |
| 7 | Программное обеспечение для ПК | ПЛА140.201.000.000 ПО | 1 экз. | |
| 8 | Тара упаковочная | ПЛА140.201.000.000 | 1 шт. |
осуществляется по документу МП 140.201.000.2018 «Датчики нагрузки ДН130, ДН-130(А), ДН-130(Р). Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 10 мая 2018 г. Основные средства поверки
Рабочий эталон единицы силы 3 разряда по ГОСТ 8.640-2014 в диапазоне измерений от 5 до 500 кН.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 Государственная поверочная схема для средств измерения силы ТУ 2651-100-56347017-2018 Датчики нагрузки ДН-130, ДН-130(А), ДН-130(Р). Технические условия
