Меры для установок автоматизированных бесконтактных Calipri мод. C10, С14, C40, C41, C42, Prime, 72943-18

Меры для установок автоматизированных бесконтактных Calipri модификаций C10, С14, C40, C41, C42, Prime (далее - меры) предназначены для передачи единицы длины при измерениях перечисленными установками геометрических параметров отклонений формы и взаимного расположения поверхностей деталей и изделий.
Карточка СИ
Номер в госреестре 72943-18
Наименование СИ Меры для установок автоматизированных бесконтактных
Обозначение типа СИ Calipri модификаций C10
Изготовитель "NEXTSENSE GmbH", Австрия
Год регистрации 2018
Срок свидетельства 30.10.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Меры для установок автоматизированных бесконтактных Calipri модификаций C10, С14, C40, C41, C42, Prime (далее - меры) предназначены для передачи единицы длины при измерениях перечисленными установками геометрических параметров отклонений формы и взаимного расположения поверхностей деталей и изделий.

Описание

Принцип передачи единицы длины мерами основан на измерениях диаметров цилиндров и расстояний от выбранных на мерах осей X и Y до центров цилиндров, расположенных на поверхности мер, установками автоматизированными бесконтактными Calipri модификаций C10, С14, C40, C41, C42, Prime и последующего определения отклонений полученных размеров от номинальных значений.

Меры представляют собой титановую пластину в форме трапеции с установленными на ней 13 (для мер мод. С40, С41, С42, Prime) или 9 (для мер мод. С10, С14) керамическими цилиндрами с известными расстояниями по осям X и Y до центров цилиндров и диаметром.

В качестве нулевой точки по осям X и Y для мер принимаются:

-    центр цилиндра № 12 - для мер мод. С40, С41, С42, Prime;

-    центр цилиндра № 9 - для мер мод. С10, С14.

Направление осей X и Y для мер выбираются следующим образом:

-    ось X параллельна высоте трапеции основания, на котором расположены цилиндры и направлена в сторону меньшего основания;

-    ось Y параллельна основаниям и направлена в сторону цилиндра №7 (для мер мод. С40, С41, С42, Prime) и в сторону цилиндра № 4 (для мер мод. С10, С14).

Схемы мер изображены на рисунках 1 и 2.

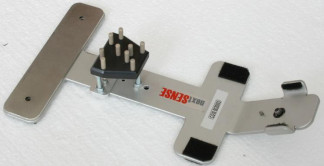

Общий вид мер представлен на рисунках 3 - 6.

1

/

Рисунок 3 - Общий вид мер для установок автоматизированных бесконтактных

Calipri модификаций C10, С14

Пломбирование мер не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование

характеристики

Значение

Модификация

C10, C14

С41

C40, C42, Prime

Номер

цилиндра

Диаметр ци-линд-ра, мм

Рас-стояние до центра ци-линд-ра по оси X, мм

Рас-стояние до центра ци-линд-ра по оси Y, мм

Диаметр ци-линд-ра, мм

Рас-стояние до центра ци-линд-ра по оси X, мм

Рас-стояние до центра ци-линд-ра по оси Y, мм

Диаметр ци-линд-ра, мм

Рас-стояние до центра ци-линд-ра по оси X, мм

Рас-стояние до центра ци-линд-ра по оси Y, мм

1

4,5

-6,0

-20,2

12,0

-68,0

-57,0

14,0

-81,0

-71,0

2

4,5

+20,0

-11,6

9,0

-18,0

-47,0

12,0

-21,0

-60,0

3

4,5

+20,0

+11,6

6,0

+17,0

-37,0

8,0

+32,0

-44,0

4

4,5

-6,0

+20,2

6,0

+14,0

-19,0

9,0

+21,0

-23,5

5

4,5

-12,0

+10,3

6,0

+14,0

+19,0

9,0

+21,0

+23,5

6

4,5

-12,0

-10,3

6,0

+17,0

+37,0

8,0

+32,0

+44,0

7

4,5

+11,0

-4,3

9,0

-18,0

+47,0

12,0

-21,0

+60,0

Наименование

характеристики

Значение

Модификация

C10, C14

С41

C40, C42, Prime

8

4,5

+11,0

+4,3

12,0

-68,0

+57,0

14,0

-82,0

+71,0

9

4,5

0,0

0,0

12,0

-63,0

+14,0

14,0

-78,0

+15,0

10

-

-

-

12,0

-63,0

-14,0

14,0

-78,0

-15,0

11

-

-

-

10,0

-26,0

-20,0

12,0

-25,0

-22,5

12

-

-

-

9,0

0,0

0,0

9,0

0,0

0,0

13

-

-

-

10,0

-26,0

+20,0

12,0

-25,0

+22,5

Пределы допускаемых отклонений диаметров цилиндров и расстояний до центров цилиндров по осям X и Y, мкм

±50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

C10

C14

C40

C41

С42

Prime

Диапазон рабочих температур, °С

от +15 до +35

Относительная влажность воздуха, не более %

80

Габаритные размеры, мм, не более:

- длина

290

285

300

280

290

- ширина

170

160

170

140

170

- высота

55

95

55

60

50

Масса, кг, не более

0,520

0,380

0,880

0,820

0,800

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мера для установок автоматизированных бесконтактных Calipri модификаций C10, C40, C41, C42, Prime

-

1 шт.

Кейс для переноски

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Методика поверки

МП АПМ 60-18

1 экз.

Поверка

осуществляется по документу МП АПМ 60-18 «Меры для установок автоматизированных бесконтактных Calipri модификаций C10, С14, C40, C41, C42, Prime. Методика поверки», утверждённому ООО «Автопрогресс-М» 23.05.2018 г.

Основное средство поверки:

- машина трехкоординатная измерительная DEA Global (рег. № 63813-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация «NEXTSENSE GmbH», Австрия

Зарегистрировано поверок 63
Поверителей 2
Актуальность данных 06.12.2024
72943-18
Номер в ГРСИ РФ:
72943-18
Производитель / заявитель:
"NEXTSENSE GmbH", Австрия
Год регистрации:
2018
Cрок действия реестра:
30.10.2029
