| Номер в госреестре | 72949-18 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | Sonowall 70 |
| Изготовитель | "SONOTEC Ultraschallsensorik Halle GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые Sonowall 70 (далее - толщиномеры) предназначены для измерений толщины изделий из металлов, конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе к ним.
Толщиномеры являются портативными измерительными приборами неразрушающего контроля, позволяющими измерять толщину изделия при одностороннем доступе к нему.
Принцип работы толщиномеров основан на взаимодействии с объектом контроля (далее -ОК) излучаемых в него импульсов ультразвуковых колебаний (далее - УЗК) через промежуточные контактные звукопроводящие среды. Импульсы УЗК вводятся в ОК передающей пьезопластиной пьезоэлектрического преобразователя (далее - ПЭП) через переднюю поверхность. Импульсный сигнал, отразившийся от задней поверхности ОК, принимается приемной пьезопластиной ПЭП. По времени задержки между излученным и принятым импульсами (при известной скорости распространения УЗК в материале ОК) микропроцессор вычисляет искомую толщину.
Толщиномеры состоят из электронного измерительного блока и присоединяемого к нему посредством кабеля ПЭП. Электронный блок содержит: жидкокристаллическое графическое отсчетное устройство с подсветкой, клавиатуру, электроакустический тракт, систему электропитания, микропроцессор, энергонезависимую память, что позволяет сохранять результаты измерений, настроек, калибровок. В работе с толщиномерами используются ПЭП с характеристиками, соответствующими выходным характеристикам толщиномеров.
Через USB-порт данные измерений могут быть переданы во внешние устройства для их хранения, последующей обработки и формирования отчетов.
Измерительная схема толщиномеров компенсирует основную погрешность толщиномеров, образующуюся из-за V-образного пути ультразвуковых волн в ОК, индивидуально для каждого ПЭП.

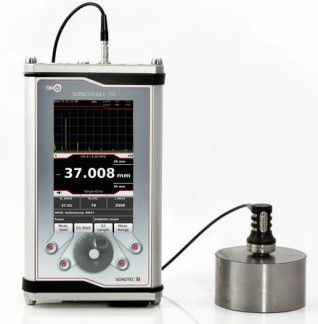

Фотография общего вида толщиномеров представлена на рисунке 1.
Толщиномеры имеют встроенное программное обеспечение «SONOWALL» (далее -ВПО), которое предназначено для выполнения функций управления, настройки, измерений, отображения, сохранения и пересылки данных.
Метрологически значимая часть ВПО установлена во внутреннюю энергонезависимую память микропроцессора толщиномеров и защищена кодом производителя на этапе производства. Перед каждым включением выполняется проверка целостности встроенного ПО. Влияние ВПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | SONOWALL | |
| Номер версии (идентификационный номер) ПО, не ниже | 1.Х.Х* | |
| Цифровой идентификатор ПО | - | |
| * - 1 - метрологически значимая часть ВПО; Х.Х - ПО | метрологически не значимая часть | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины (для стали), мм | от 0,6 до 2000,0 |
| Предел допускаемой относительной погрешности измерений толщины (для стали), % | ±0,3 |
| Дискретность индикации толщины, мм | 0,1; 0,01; 0,001 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон установки скорости продольных УЗК, м/с | от 500 до 20000 |
| Номинальное напряжение питания постоянного тока, В | 12 |
| Параметры электрического питания: -при питании от электросети: - напряжение переменного тока, В - частота переменного тока, Гц -при питании от встроенного Li-ion аккумулятора: - напряжение постоянного тока, В - ёмкость аккумулятора, А-ч | от 110 до 240 50/60 7,2 7,05 |
| Время непрерывной работы от батареи при измерении, ч | 12 |
| Потребляемая мощность от сети переменного тока, В • А, не более | 23 |
| Диапазон рабочих температур, °С | от -20 до +60 |
| Габаритные размеры электронного блока, (ДХШ*В), мм, не более | 209x130x51 |
| Масса без ПЭП, кг, не более | 0,99 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Электронный блок | - | 1 |
| Кабель соединительный «прибор-преобразователь» с разъемами LEMO-00-LEMO-00 двойной, длиной 1,2м | 1 | |
| Кабель соединительный «прибор-преобразователь» с разъемами LEMO-00-LEMO-00 одинарный, длиной 1,2м | По заказу | |
| Пьезоэлектрический преобразователь TS4 | - | 1 |
| Пьезоэлектрические преобразователи дополнительные | - | По заказу |
| Кабель соединительный «прибор-ПК» USB (тип А) - USB (тип мини-В), длиной 1,8м | 1 | |
| Сетевой адаптер ~220В/=12В, 5 А (зарядное устройство) с кабелем и разъемом CEE 7/7 E + F | 1 | |
| Батарея электропитания (аккумулятор встроенный Li-Ion) | - | 1 |
| Карта памяти MicroSD объемом 16 Гбайт | - | 1 |
| Ремень | - | 1 |
| Подставка настольная | - | 1 |
| Чехол защитный для электронного блока | - | По заказу |
| Кейс для электронного блока и аксессуаров (тара транспортировочная) | 1 | |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП АПМ 28-18 | 1 |
| Компакт диск с документацией | - | 1 |
| Смазка контактная (флакон 50 мл) | - | 1 |
осуществляется по документу МП АПМ 28-18 «Толщиномеры ультразвуковые Sonowall 70. Методика поверки», утверждённому ООО «Автопрогресс-М» 16.04.2018 г.
Основные средства поверки:
- комплекты образцовых мер толщины КМТ176М1 в диапазоне толщин от 0,6 до 300,0 мм, погрешность от 0,3 до 0,7% (рег. № 6578-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
