Газоанализаторы хроматографические Стерх (далее - газоанализаторы) предназначены для непрерывных измерений объемной доли водорода (Н2), метана (CH4), этана (С2Нб), пропана (С3Н8), бутана (С4Н10), изобутана (i-C4H10), пентана (С5Н12) и изопентана (i-C5H12) в газовоздушной смеси, выделяемой из бурового раствора при проведении газового каротажа в процессе бурения скважин на нефть и газ в составе станции геолого-технологических исследований (ГТИ).
Карточка СИ
Номер в госреестре 72951-18
Наименование СИ Газоанализаторы хроматографические
Обозначение типа СИ Стерх
Изготовитель Общество с ограниченной ответственностью «НПФ СТЕРХ» (ООО «НПФ СТЕРХ»), г. Самара
Год регистрации 2018
Срок свидетельства 30.10.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы хроматографические Стерх (далее - газоанализаторы) предназначены для непрерывных измерений объемной доли водорода (Н2), метана (CH4), этана (С2Нб), пропана (С3Н8), бутана (С4Н10), изобутана (i-C4H10), пентана (С5Н12) и изопентана (i-C5H12) в газовоздушной смеси, выделяемой из бурового раствора при проведении газового каротажа в процессе бурения скважин на нефть и газ в составе станции геолого-технологических исследований (ГТИ).

Описание

Принцип действия газоанализаторов основан на разделении компонентов пробы при ее прохождении в потоке газа-носителя через хроматографическую колонку и регистрации с помощью детектора аналитического сигнала от компонента.

Сигнал с детектора передается в компьютер, где происходит его обработка, визуализация и хранение.

Управление газоанализаторами производится с помощью внешнего персонального компьютера, на котором результаты измерений могут быть представлены в цифровом виде (текущие измерения) и/или в виде графиков, отражающих результаты измерений за заданный промежуток времени.

Пломбирование газоанализаторов не предусмотрено.

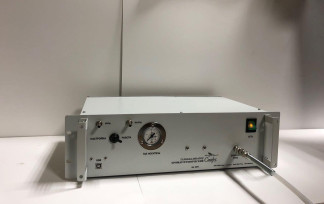

Общий вид газоанализаторов показан на рисунке1.

Программное обеспечение

Газоанализаторы оснащены программным обеспечением «ГХ СТЕРХ», которое управляет его работой и отображает, обрабатывает, передает и хранит полученные данные.

К метрологически значимой части ПО относится библиотека базовых функций «validate.dll» для взаимодействия с хроматографом и исполнительный модуль «GH STERKH.exe», обеспечивающий работу графического интерфейса пользователя. Метрологически значимая часть ПО выполняет следующие функции:

-    создание и хранение файлов калибровки;

-    проверку настроек газоанализатора с помощью ГСО-ПГС;

-    управление процедурой измерений;

-    создание отчетов по результатам измерений;

-    сбор, обработку и передачу полученных данных по локальной сети;

-    хранение полученных данных.

Уровень защиты ПО газоанализаторов от непреднамеренных и преднамеренных изменений «средний», согласно Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

validate.dll

Номер версии (идентификационный номер) ПО

2.7.8.0

Цифровой идентификатор ПО

dcb6d12a7fadfac83dbd028d59700718

Алгоритм вычисления цифрового идентификатора ПО

MD5

Технические характеристики

Таблица 2 - Метрологические характеристики

Определяемый

компонент

Диапазон измерений объемной доли компонента, %

Пределы допускаемой относительной погрешности, %

водород (H2)

от 0,0010 до 2,0

±15

метан (CH4)

от 0,0010 до 2,5

±15

этан (C2H6)

от 0,0010 до 1,5

±15

пропан (C3H8)

от 0,0010 до 1,2

±15

бутан (C4Hi0)

от 0,0010 до 0,7

±15

изобутан (i-C4H10)

от 0,0010 до 0,8

±15

пентан (C5H12)

от 0,0010 до 0,7

±15

изопентан (i-C5H12)

от 0,0010 до 0,7

±15

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева и выхода на рабочий режим, мин, не более

15*

Продолжительность цикла анализа, мин, не более

2,0

Напряжение питания частотой (50±1) Гц, В

220 +33

Потребляемая мощность, В-А, не более

160

Габаритные размеры основного блока (длинахширинахвысота), мм, не более

490x360x130

Масса основного блока, кг, не более

8

Габаритные размеры блока подготовки газа (длинахширинахвысота), мм, не более

480x250x540

Масса блока подготовки газа, кг, не более

14

Наработка на отказ, ч, не менее

8760

Средний срок службы, лет, не менее

8

Наименование характеристики

Значение

Условия эксплуатации:

о/~'

-    диапазон температуры окружающего воздуха, С

-    относительная влажность окружающего воздуха при температуре +25 °С, %, не более

-    диапазон атмосферного давления, кПа

от +15 до +45 80

от 84 до 107

* После длительного простоя (1 неделя и более) время прогрева и выхода на рабочий режим увеличивается до 4 часов.

Знак утверждения типа

наносится на паспорт методом компьютерной графики и на лицевую панель корпуса газоанализаторов в виде наклейки.

Комплектность

Таблица 4 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Г азоанализатор хроматографический Стерх

-

1 шт.

Блок подготовки газа

-

1 шт. (по заказу)

Г азовая магистраль со сменным фильтром

-

1 шт.

Кабель связи USB

-

1 шт. (по заказу)

Шнур питания (220 В)

-

1 шт. (по заказу)

CD-диск с ПО

-

1 шт. (по заказу)

Паспорт

-

1 экз.

Методика поверки

ИЦРМ-МП-059-18

1 экз.

Поверка

осуществляется по документу ИЦРМ-МП-059-18 «Газоанализаторы хроматографические Стерх. Методика поверки», утвержденному ООО «ИЦРМ» 23.07.2018 г.

Основные средства поверки:

-    стандартный образец состава искусственной газовой смеси на основе углеводородных газов. Определяемый компонент водород (H2) ГСО ПГС 10531-2014, метан (CH4) ГСО ПГС 10531-2014, этан (C2H6) ГСО ПГС 10544-2014, пропан (C3H8) ГСО ПГС 10543-2014, бутан (C4H10) ГСО ПГС 10543-2014, изобутан (i-C4H10) ГСО ПГС 10544-2014, пентан (C5H12) ГСО ПГС 10544-2014 и изопентан O-C5H12) ГСО ПГС 10543-2014;

-    азот газообразный особой чистоты 1-го сорта по ГОСТ 9293-74.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ТУ 26.51.53.110-002-88562800-2018 Газоанализаторы хроматографические Стерх. Технические условия
