Установка пикнометрическая H&D Fitzgerald Ltd., 72954-18

Назначение

Установка пикнометрическая H&D Fitzgerald Ltd. (далее - установка) предназначена для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также в качестве рабочего эталона 1-го разряда согласно ГОСТ 8.024-2002 для проведения поверки поточных преобразователей плотности жидкости в условиях эксплуатации.

Описание

Принцип действия установки основан на пикнометрическом методе измерений плотности жидкости с помощью металлических напорных пикнометров. Сущность метода состоит в определении массы известного объёма жидкости, отобранного в пикнометр из трубопровода при температуре и давлении в трубопроводе. Для определения массы пикнометров применяют весовые компараторы или весы в режиме компарирования.

Плотность жидкости находят как частное от деления разности масс заполненного и пустого пикнометра на значение вместимости пикнометра при условиях отбора пробы жидкости. Отбор заданного объёма жидкости из трубопровода обусловлен конструкцией

пикнометра, являющегося сосудом полного заполнения с известной вместимостью.

Конструктивно установка состоит из следующих основных частей: комплекта напорных металлических пикнометров в термоизолирующих кейсах, весов с набором гирь, цифрового термометра, цифровых манометров, технологических трубопроводов с кранами, комплекта запасных частей и материалов.

Массу пустого и заполненного пикнометра определяют с использованием весов лабораторных электронных LN-6202E с комплектом гирь класса точности Е2, входящих в комплект установки и зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номерами 44933-10 и 23653-02 соответственно.

Давление, температуру исследуемой жидкости и температуру тел пикнометров определяют в момент отбора пробы жидкости в пикнометры при помощи цифровых манометров Crystal (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43880-10) и термометра цифрового малогабаритного ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32156-06), входящих в комплект установки.

Пикнометры выполнены в виде металлических сосудов, снабжённых аварийными предохранительными клапанами для сброса избыточного давления, входными и выходными кранами, соединениями на быстросъемных муфтах. Кейсы для пикнометров имеют встроенные датчики для контроля температуры пикнометров. Корпуса установки и кейсов выполнены из легких композитных материалов и снабжены ручками для перевозки. В установке смонтированы входной и выходной трубопроводы, запорные вентили, гибкие шланги высокого давления с быстросъемными муфтами для подключения к пикнометрам.

Для выполнения измерений установка подключается к трубопроводу с транспортируемой по нему жидкостью.

Общий вид средства измерений представлен на рисунке 1.

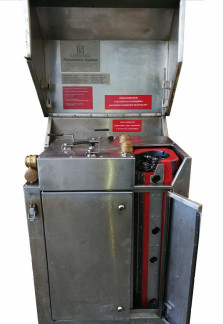

Рисунок 1 - Общий вид установки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1- Метрологические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность установки

Поверка

осуществляется по документу МП 2302-0109-2018 «ГСИ. Установка пикнометрическая H&D Fitzgerald Ltd. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 февраля 2018 г.

Основные средства поверки:

-    компаратор массы типа ССЕ10К3 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33294-09);

-    комплект гирь класса точности Е2 по ГОСТ OIML R 111-1-2009;

-    стандартные образцы плотности жидкости типа РЭП - ГСО 8580-2004, ГСО 8583-2004, ГСО 8106-2002 с границами абсолютной погрешности (при Р=0,95) ±0,05 кг/м3;

-    термометры сопротивления эталонные ЭТС-100 - рабочие эталоны 3-го разряда (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19916-10);

-    преобразователь сигналов ТС и ТП «Теркон» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 23245-08);

-    средства поверки манометров Crystal модификации Crystal XP2i, в соответствии с документом МП-25511-0011-2009 «Манометры цифровые Crystal фирмы «Crystal Engineering Corporation», США. Методика поверки»;

-    средства поверки для термометров цифровых малогабаритных ТЦМ 9410 и термопреобразователей, в соответствии с МИ 2996-2006 и ГОСТ 8.461-2009 соответственно;

-    средства поверки весов лабораторных электронных LN-6202CE, в соответствии с документом «Весы электронные LN фирмы «Shinko Denshi Co, Ltd.», Япония. Методика поверки», утв. ГЦИ ФГУП «ВНИИМС» в 28.12.2009 г.;

-    средства поверки гирь классов точности Е2, в соответствии с документом ГОСТ OIML R 111-1-2009 ГСИ, Гири кл.т. Е1, Е2, F2, М1, М1-2, М2-3, М3. Часть 1 Метрологические и технические требования.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

Техническая документация фирмы «H&D Fitzgerald Ltd.», Великобритания
