| Номер в госреестре | 72956-18 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | серии УСД-60 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС"), Московская обл., г. Ногинск |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые серии УСД-60 (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов типа нарушения сплошности, измерений толщины изделий, а также для контроля однородности материалов, полуфабрикатов, готовых изделий и сварных соединений.
Принцип действия дефектоскопов основан на ультразвуковом методе неразрушающего контроля. В основе метода лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий.
Возбуждение ультразвуковых колебаний в изделии и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями (ПЭП), которые связаны с генератором и приемником дефектоскопа. В многоканальных моделях, эту связь выполняет коммутатор (внешний или внутренний) генератора и усилителя, предназначенный для выбора в каждом канале преобразователей.
Принятый ультразвуковой сигнал усиливается, после чего преобразуется в цифровую форму и обрабатывается специализированным модулем обработки в соответствии с заданными параметрами. Результаты обработки поступают в процессорный модуль дефектоскопа.
Процессорный модуль выполняет окончательный анализ поступающих результатов и выводит их на экран, сохраняет, при необходимости, в энергонезависимую память, а также обеспечивает интерфейс пользователя к управлению параметрами работы дефектоскопа.
Дефектоскопы состоят из электронного блока и подключаемого к нему одного или нескольких преобразователей. Каждый дефектоскоп снабжен разъемом для подключения преобразователя, разъемом подключения внешнего блока питания и интерфейсными разъемами в зависимости от модели: RS232, USB, Ethernet.
Дефектоскопы выпускаются в следующих модификациях: УСД-60, УСД-60ФР, УСД-60ФР-АА/КК, УСД-60-8К, УСД-60-8К-А.ХХХ, УСД-60Н, УСД-60Н-1Р, УСД-60.А8 и УСД-60П, которые отличаются по условиям эксплуатации, количеству каналов контроля, габаритными размерами, способу размещения (крепления) и интерфейсом измерительной части и версии программного обеспечения.
УСД-60 - базовая модель.
УСД-60ФР - базовая модель с возможностью работы с преобразователями на фазированных решетках.
УСД-60ФР-АА/КК - модель с возможностью работы с преобразователями на фазированных решетках, с различной апертурой (АА) и числом рабочих элементов преобразователя (КК).
УСД-60-8К - модель, предназначенная для работы с использованием блока внешнего коммутатора, позволяющего подключать, в зависимости от его конструкции, одноканальные ультразвуковые преобразователи, преобразователи TOFD, многоэлементные акустические блоки и преобразователи на фазированных решетках.
УСД-60-8К-А.ХХХ - модель, предназначенная для установки в механизированные и автоматизированные системы контроля, обеспечивающая работу с одноканальными ультразвуковыми преобразователями, преобразователями TOFD, многоэлементными акустическими блоками и преобразователями на фазированных решетках, где ХХХ - интерфейс подключения к системе регистрации результатов контроля (LAN - по сети Ethernet; WF - через беспроводной интерфейс по стандарту 802.11 a/b/g (Wi-Fi); USB - по универсальной последовательной шине).
УСД-60Н - модель для работы с низкочастотными преобразователями в диапазоне от 0,02 до 2,5 МГц.
УСД-60Н-1Р - модель для работы с низкочастотными преобразователями в диапазоне от 0,02 до 2,5 МГц, предназначенная для использования в механизированных и автоматизированных системах контроля под управление внешнего ПК.
УСД-60.А8 - многоканальная модель, предназначенная для работы в механизированных и автоматизированных иммерсионных системах контроля.
УСД-60П - модель, предназначенная для использования в высокопроизводительных системах автоматизированного контроля, выпускается в 19'' корпусе, имеет возможность подключения сигналов ввода/вывода для синхронизации работы и записи результатов контроля от внешних устройств и формирования сигналов разбраковки или дефектоотметки по результатам контроля.
Наименование дефектоскопа и модификация указаны на этикетке на задней панели прибора.
С дефектоскопами могут использоваться пьезоэлектрические преобразователи, работающие на частотах от 0,02 до 2,5 МГц для УСД-60Н и УСД-60Н-1Р и на частотах от 0,5 до 15 МГц для остальных.

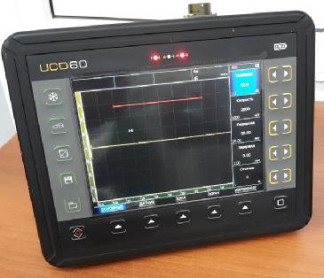

Общий вид дефектоскопов представлен на рисунке 1.
Пломбирование дефектоскопов не предусмотрено.
УСД-60Н-1Р УСД-60-8К-А.ХХХ УСД-60П
Рисунок 1 - Общий вид дефектоскопов ультразвуковых серии УСД-60
В дефектоскопах установлено программное обеспечение, которое выполняет функции установки параметров работы каналов дефектоскопа, синхронизации работы каналов блока контроля с заданной частотой, чтения результатов работы каналов, записи протокола контроля и вывода информации на дисплей в реальном времени (параметры настроек, электронный самописец, вид сигнала в выбранном канале).
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | УСД-60 | УСД- 60ФР | УСД-60- 8К | УСД-60Н | УСД- 60Н-1Р | УСД-60ФР-АА/КК; УСД-60-8К-А.ХХХ; УСД-60.А8; УСД-60П |
| Номер версии (идентификационный номер) ПО | 1.25.1.01 и выше | 1.35.1.00 и выше | 1.00.0.00 и выше | 1.39.1.20 и выше | 1.40.0.00 и выше | 1.0.0.0 и выше |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Число каналов контроля: - УСД-60, УСД-60Н, УСД-60Н-Ш - УСД-60.А8 - УСД-60ФР - УСД-60-8К, УСД-60-8К-А.ХХХ, УСД-60П - УСД-60ФР-АА/КК | 1 8 16 от 1 до 32 от 16 до 128 |
| Диапазон измерений временных интервалов, мкс - УСД-60, УСД-60ФР, УСД-60ФР-АА/КК, УСД-60-8К, УСД-60-8К-А.ХХХ, УСД-60.А8, УСД-60П - УСД-60Н, УСД-60Н-№ | от 1 до 300 от 1 до 6000 |
| Диапазон установки усиления, дБ | от 0 до 80 |
| Пределы допускаемого отклонения установки усиления в диапазоне от 0 до 50 дБ, дБ | ±2 |
| Пределы допускаемой абсолютной погрешности измерений амплитуды сигнала в диапазоне от 20 до 100 % высоты экрана, дБ | ±1 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс - УСД-60, УСД-60ФР, УСД-60ФР-АА/КК, УСД-60-8К, УСД-60-8К-А.ХХХ, УСД-60.А8, УСД-60П - УСД-60Н, УСД-60Н-№ | ± 0,1 ± 0,5 |
| Размах импульса возбуждения, В, не менее - УСД-60, УСД-60ФР, УСД-60ФР-АА/КК, УСД-60-8К, УСД-60-8К-А.ХХХ, УСД-60.А8, УСД-60П - УСД-60Н, усд-60н-:№ | 140 350 |
| Диапазон измерений толщины изделий и глубины залегания дефектов при работе с прямым преобразователем, мм | от 10 до 100 |
| Пределы допускаемой абсолютной погрешности измерений толщины изделий и глубины залегания дефектов при работе с прямым преобразователем, мм | ± (0,1 + 0,05 S) |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы, ч, не менее | 4 |
| Наименование характеристики | Значение |
| Габаритные размеры дефектоскопа, длина х ширина х высота, мм, не более - УСД-60ФР-АА/КК, УСД-60-8К - УСД-60 , УСД-60ФР, УСД-60. А8 - УСД-60Н - УСД-60Н-1Р - УСД-60П - УСД-60-8К-А.ХХХ | 280 х 230 х 90 240 х 210 х 90 340 х 225 х 75 310 х 290 х 50 360 х 300 х 230 240 х 195 х 80 |
| Масса измерительного блока, кг, не более | 4,0 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - относительная влажность воздуха, % | от -30 до +50 до 95 (без конденсации) |
| где S - измеренное значение толщины изделия или глубины залегания дефектов | |
наносится заднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование и условное обозначение | УСД-60; УСД-60ФР; УСД-60ФР- АА/КК | УСД-60-8К; УСД-60-8К-А.ХХХ | УСД- 60Н | УСД- 60Н-1Р | УСД- 60- 8К.А8 | УСД- 60П |
| Блок электронный | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| ПК управления | - | - | - | 1 шт. | 1 шт. | - |
| Блок питания | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Выносной коммутатор | - | 1 шт. | - | - | - | - |
| ПЭП: - П111-2,5-К12 - П111-5,0-К6 | 1 шт. 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Кабель соединительный для ПЭП | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. |
| Кабель для подключения к ПК | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Диск с программным обеспечением | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Руководство по эксплуатации | 1 экз. | 1 экз. | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| Методика поверки МП № 203-28-2018 | 1 экз. | 1 экз. | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| Сумка (кейс) для транспортировки и хранения | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| - По дополнительному заказу потребителей, в комплект поставки могут включаться дополнительные ПЭП, кабели, защитные чехлы, контрольные образцы и т.п. | ||||||
осуществляется по документу МП № 203-28-2018 «Дефектоскопы ультразвуковые серии УСД-60. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 июня 2018 г.
Основные средства поверки:
- генератор сигналов сложной формы AFG3022 (Рег. № 41694-09);
- осциллограф цифровой запоминающий TDS1012 (Рег. № 24019-06);
- аттенюатор программируемый TT-4138/B (Рег. № 10066-85);
- комплект образцовых ультразвуковых мер КМТ176М-1 (Рег. № 6578-78);
- комплект контрольных образцов и вспомогательных устройств КОУ-2, контрольный образец № 2 (Рег. № 6612-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 4276-010-33044610-17 Дефектоскопы ультразвуковые серии УСД-60. Технические условия
