Государственный реестр средств измерений

Термометры сопротивления платиновые эталонные ПОИНТ-25, 72957-18

72957-18
Термометры сопротивления платиновые эталонные ПОИНТ-25 - рабочие эталоны 1-го, 2го разряда (далее - термометры сопротивления) согласно ГОСТ 8.558-2009 предназначены для измерений температуры жидких и газообразных сред при поверке и калибровке средств измерений температуры.
Карточка СИ
Номер в госреестре 72957-18
Наименование СИ Термометры сопротивления платиновые эталонные
Обозначение типа СИ ПОИНТ-25
Изготовитель Общество с ограниченной ответственностью "Поинт" (ООО "Поинт"), Республика Беларусь
Год регистрации 2018
Срок свидетельства 30.10.2028
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Термометры сопротивления платиновые эталонные ПОИНТ-25 - рабочие эталоны 1-го, 2го разряда (далее - термометры сопротивления) согласно ГОСТ 8.558-2009 предназначены для измерений температуры жидких и газообразных сред при поверке и калибровке средств измерений температуры.

Описание

Принцип действия термометров сопротивления заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометров сопротивления является чувствительный элемент, представляющий собой резистор в виде спирали из платиновой проволоки. Для термометров сопротивления соединенные последовательно отрезки спирали укладываются в кварцевую трубочку. К концам платиновой проволоки чувствительного элемента приварены платиновые проволоки, жестко скрепленные с каркасом, к каждой из которых приварено по два вывода из платины. Для изоляции выводных проводников применены кварцевые капилляры. Чувствительный элемент с выводами заключен в герметизированную пробирку, изготовленную из кварца.

Исполнения термометров сопротивления различаются метрологическими характеристиками.

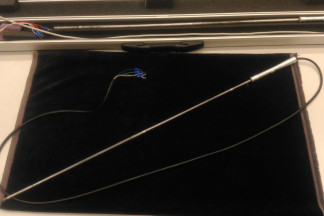

Общий вид средства измерений представлен на рисунке 1.

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

Исполнения

1-й разряд

2-й разряд

Диапазон измерений температуры, °С

от -196 до +660,323

Номинальное сопротивление при 0 °С, Ом

25±1

Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более

±0,001

±0,002

Отношение WGa сопротивления термометров при температуре плавления галлия к их сопротивлению в тройной точке воды, не менее

1,11807

1,11795

Доверительные границы абсолютной погрешности при вероятности 0,95, °С, не более при температуре:

в диапазоне от -196 до +0,01 °С

±0,01

±0,05

+0,01 °С

±0,002

±0,01

+29,7446

±0,002

±0,01

+156,5985

±0,005

±0,02

+231,928 °С

±0,005

±0,02

+419,527 °С

±0,01

±0,02

+660,323 °С

±0,01

±0,03

Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды от +15 до +25 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее

100

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Г абаритные размеры, мм, не более диаметр защитной трубки

8

диаметр головки термометра

40

длина монтажной части

800

Масса, г, не более

200

Условия эксплуатации: температура окружающего воздуха, °С

от +15 до +25

относительная влажность воздуха, %

от 30 до 80

атмосферное давление, кПа

от 84 до 106

Условия транспортирования: температура окружающего среды, °С

от +10 до +40

относительная влажность воздуха при температуре +35 °С, %, не более

80

атмосферное давление, кПа

от 84 до 106

Средняя наработка на отказ, ч

1000

Средний срок службы, лет

5

Комплектность

Таблица 3 - Комплектность термометра сопротивления

Наименование

Обозначение

Количество

Термометр сопротивления платиновый эталонный

ПОИНТ-25

1 шт.

Руководство по эксплуатации

СДФИ.405111.001РЭ

1 экз.

Паспорт

ПС

1 экз.

Поверка

осуществляется по документу ГОСТ Р 8.571-98 «ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки».

Основные средства поверки:

-    Аппаратура для воспроизведения реперных точек 0-го разряда по ГОСТ 8.558-2009, диапазон воспроизведения температуры от 0 до плюс 660,323 °С, доверительная погрешность (Р=0,95) от 0,002 до 0,06 °С - ампулы: тройной точки воды (ТТВ), погрешность ±0,2 мК; галлия (Ga), погрешность ±0,2 мК; индия (In), погрешность ±0,5 мК; олова (Sn), погрешность ±1,0 мК; цинка (Zn), погрешность ±2,0 мК; алюминия (Al), погрешность ±5,0 мК;

-    Сосуд Дьюара, заполненный жидким азотом. Диапазон температуры от минус 219 до минус 196 °С, нестабильность температуры за время измерения не более ±0,003 °С;

-    Термометр эталонный 0-го разряда, диапазон измерений температуры от минус 196 до 0 °С в соответствии ГОСТ 8.558-2009;

-    Прибор вторичный прецизионный Fluke серии 159, модификации 1594А Super -Thermometer, 1595 А Super - Thermometer, регистрационный номер в Федеральном информационном фонде 52358-13;

-    Мегаомметр типа Е6-24, регистрационный номер в Федеральном информационном фонде 47135-11, измерение сопротивления от 0,01 до 999 МОм, ±(3 % от показаний + 3 ед. мл. разряда).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термопреобразователей сопротивления с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Технические условия ТУ BY 390184271.029-2018 Термометры сопротивления платиновые эталонные ПОИНТ-25
