Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100, 72958-18

Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания кислорода, вредных газов (сероводород, оксид углерода, диоксид серы, диоксид азота и др.) и довзрывоопасных концентраций горючих газов в воздухе рабочей зоны.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	72958-18
Наименование СИ	Газоанализаторы портативные
Обозначение типа СИ	Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100
Изготовитель	"Drager Safety AG & Co. KGaA", Германия
Год регистрации	2018
Срок свидетельства	30.10.2029
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия газоанализаторов портативных Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 определяется типом используемого сенсора.

Принцип действия термокаталитического сенсора - термохимический, основанный на тепловых эффектах каталитического окисления горючих компонентов в присутствии воздуха. Количество выделенной теплоты, зависящее от содержания горючих компонентов в измеряемом воздухе, регистрируют по изменению сопротивления измерительной ячейки относительно компенсационного элемента, которое с помощью моста У итстона преобразуется в выходной сигнал. По сигналу изменения напряжения моста сенсора определяется содержание горючих газов в % НКПР или в единицах объемной доли, %.

Принцип действия инфракрасных сенсоров - оптический, основан на поглощении инфракрасного (ИК) излучения анализируемой средой.

Принцип действия электрохимических сенсоров основан на изменении электрических параметров ячейки вследствие протекания электрохимической реакции, характерной для определяемого компонента. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента. Электрохимические сенсоры применяют для измерений содержания кислорода и вредных газов в воздухе рабочей зоны.

Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 являются автоматическими приборами непрерывного действия, состоящими из корпуса, в котором установлены от одного до четырех сменных сенсоров (один термокаталитический или инфракрасный и до трех электрохимических), а также микропроцессор и блок питания.

На лицевой панели газоанализатора расположен матричный дисплей, две кнопки управления: для включения и выключения прибора, для выбора нужного раздела меню и контроля пароля.

Способ подачи анализируемого газа - диффузионный. Приборы снабжены устройствами сигнализации двух регулируемых порогов срабатывания с выдачей светового, звукового и вибросигналов, а также ИК интерфейсом для обеспечения соединения с персональным компьютером. Газоанализаторы совместимы с мобильной системой газовой сигнализации Drager X-zone 5500 для организации контроля газовой обстановки на заданных территориях.

Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 отличаются типом устанавливаемых сменных сенсоров.

Для установки в газоанализаторы портативные Drager X-am 5000 тип MQG 0010, применяют следующие типы сменных сенсоров:

- термокаталитические сенсоры Cat Ex 125 PR-Gas, Cat Ex 125 PR (могут работать также в термокондуктометрическом режиме с индикацией объемной доли горючих газов до 100 %;

- оптические (инфракрасные) сенсоры DUAL IR Ex /СО2 и IR Ex для контроля объемной доли и довзрывоопасных концентраций углеводородов и других горючих газов и объёмной доли диоксида углерода;

- электрохимические сенсоры типов XXS и XXS Е, а именно: XXS CO LC, XXS O2/CO LC и XXS H2S LC/CO LC, xxs О2, XXS CO, XXS H2S, XХS NO2, XХS SO2, XХS PH3, xxs HCN, xxs NH3, xxs CO2, xxs Cl2, ХXS H2S LC, xxs OV, xxs OV-А, XXS CO/H2S, xxs NO, XXS CO/H2-CP, xxs СО HC, xxs E H2S HC, xxs H2 HC, xxs E СО, xxs E H2S, XХS H2 и XХS NO2 LC.

Для установки в газоанализаторы портативные Drager X-am 5600 тип MQG 0100 применяют следующие типы сменных сенсоров:

- электрохимические сенсоры типов XXS и XXS E, а именно: XXS CO LC, XXS O2/CO LC и XXS H2S LC/CO LC, XXS CO, XXS H2S, XXS NO2, XXS SO2, XXS PH3, XXS HCN, XXS NH3, XXS CO2, XXS Cl2, XXS H2S LC, XXS OV, XXS OV-А, XXS CO/H2S, XXS NO, XXS CO/H2-CP, XXS СО HC, XXS E H2S HC, XXS H2 HC, XXS E О2, XXS E СО, XXS E H2S, XXS H2 и XXS NO2 LC.

Встроенный микропроцессор управляет процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Дисплей прибора на жидких кристаллах одновременно может отображать значения измеряемых величин в следующих единицах измерений: % НКПР

1 3

(довзрывоопасная концентрация), %, млн (объемная доля) или мг/м (массовая концентрация).

Газоанализатор поставляется с блоком памяти. Для вывода данных на ПК используют специальное программное обеспечение GasVision и/или CC-Vision, разработанное фирмой-производителем (поставляются по запросу).

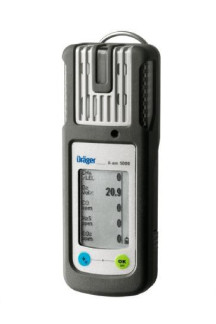

Общий вид газоанализаторов и схема пломбирования представлены на рисунке 1.

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение, разработанное фир-мой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:

- расчет содержания определяемого компонента по каждому измерительному каналу;

- отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;

- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);

- контроль целостности программных кодов ПО, настроечных и калибровочных констант;

- контроль внутренних параметров газоанализатора (заряд батареи, исправность внутренних компонентов, включая функциональность сенсоров).

Программное обеспечение идентифицируется путем вывода на экран номера версии. Уровень защиты программного обеспечения соответствует уровню «средний» по Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	8320039
Номер версии (идентификационный номер) ПО	не ниже V6.9
Цифровой идентификатор ПО*	F8B9*
Алгоритм вычисления цифрового идентификатора	CRC-16
* Для версии V6.9

Технические характеристики

Метрологические и основные технические характеристики газоанализаторов портативных Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100 приведены в таблицах 2 - 7.

Таблица 2 - Метрологические характеристики газоанализаторов портативных Drager X-am 5000 тип MQG 0010 по каналам с термокаталитическими сенсорами1) для контроля довзрывоопасных концентраций горючих газов_

Определяемый компонент	Диапазон показаний		Диапазон измерений		Пределы допускаемой основной абсолютной погрешности, % НКПР
Определяемый компонент	довзрыво-опасной концентрации, % НКПР2)	объемной доли, %	довзрыво-опасной концентрации, % НКПР2)	объемной доли, %	Пределы допускаемой основной абсолютной погрешности, % НКПР
Метан (СН4)	от 0 до 100	от 0 до 4,4	от 0 до 50	от 0 до 2,2	±5
Этан (С2Н6)	от 0 до 100	от 0 до 2,5	от 0 до 50	от 0 до 1,25	±5
Пропан (С3Н8)	от 0 до 100	от 0 до 1,7	от 0 до 50	от 0 до 0,85	±5
н-Бутан (н-С4Н10)	от 0 до 100	от 0 до 1,4	от 0 до 50	от 0 до 0,70	±5
Изобутан (i-C4H10)	от 0 до 100	от 0 до 1,3	от 0 до 50	от 0 до 0,65	±5
Пентан (C5H12)	от 0 до 100	от 0 до 1,4	от 0 до 50	от 0 до 0,70	±5
Г ексан (С6Н14)	от 0 до 100	от 0 до 1,0	от 0 до 50	от 0 до 0,50	±5

Определяемый компонент	Диапазон показаний		Диапазон измерений		Пределы допускаемой основной абсолютной погрешности, % НКПР
Определяемый компонент	довзрыво-опасной концентрации, % НКПР2)	объемной доли, %	довзрыво-опасной концентрации, % НКПР2)	объемной доли, %	Пределы допускаемой основной абсолютной погрешности, % НКПР
Этилен (C2H4)	от 0 до 100	от 0 до 2,3	от 0 до 50	от 0 до 1,15	±5
Пропилен (С3Нб)	от 0 до 100	от 0 до 2,0	от 0 до 50	от 0 до 1,00	±5
Ацетилен (С2Н2)	от 0 до 100	от 0 до 2,3	от 0 до 50	от 0 до 1,15	±5
Водород (Н2)	от 0 до 100	от 0 до 4,0	от 0 до 50	от 0 до 2,0	±5
Бензол (C6H6)	от 0 до 100	от 0 до 1,2	от 0 до 50	от 0 до 0,60	± 6
Сумма углеводородов^ в пересчете на: - метан - пропан - гексан	от 0 до 100	от 0 до 4,4 от 0 до 1,7 от 0 до 1,0	от 0 до 50	от 0 до 2,2 от 0 до 0,85 от 0 до 0,50	±5

:) Г азоанализаторы с термокаталитическими сенсорами градуируют по определяемому компоненту в соответствии с назначением. Пределы допускаемой основной абсолютной погрешности нормированы при условии наличия в контролируемой среде только одного определяемого компонента.

2) НКПР - нижний концентрационный предел распространения пламени. Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

3) «Сумма углеводородов» - суммарный сигнал от горючих компонентов в измеряемом воздухе в пересчете на метан, пропан или гексан. Пределы допускаемой основной абсолютной погрешности нормированы для соответствующего компонента._

Таблица 3 - Метрологические характеристики газоанализаторов портативных Drager X-am 5600 тип MQG 0100 по каналам с инфракрасными сенсорами DUAL IR Ex/СО2 и IR Ex для контроля довзрывоопасных концентраций горючих газов_

Определяемый компонент	Диапазон показаний		Диапазон измерений		Пределы допускаемой основной погрешности
Определяемый компонент	довзрыво-опасной концентрации, % НКПР2)	объемной доли, %	довзрыво-опасной концентрации, % НКПР2)	объемной доли, %	абсолютной, % НКПР	относи тельной, %
Метан (СН4)	от 0 до 100	от 0 до 4,4	от 0 до 50	от 0 до 2,2
			включ.	включ.	±5	-
			св. 50 до	св. 2,2 до
			100 включ.	4,4 включ.	-	±10
Этан (С2Н6)	от 0 до 100	от 0 до 2,5	от 0 до 50	от 0 до 1,25	±5	-

Определяемый компонент	Диапазон показаний		Диапазон измерений		Пределы допускаемой основной погрешности
Определяемый компонент	довзрыво-опасной концентрации, % НКПР2)	объемной доли, %	довзрыво-опасной концентрации, % НКПР2)	объемной доли, %	абсолютной, % НКПР	относи тельной, %
Пропан (С3Н8)	от 0 до 100	от 0 до 1,7	от 0 до 50 включ. св. 50 до 100 включ	от 0 до 0,85 включ. св. 0,85 до 1,7 включ.	±5	±10
- (н а) ь 2 НЧ LQ Зн 1 ^ н- С	от 0 до 100	от 0 до 1,4	от 0 до 50 включ. св. 50 до 100 включ	от 0 до 0,70 включ. св. 0,70 до 1,4 включ.	±5	±10
Изобутан (i-C4H10)	от 0 до 100	от 0 до 1,3	от 0 до 50	от 0 до 0,65	±5	-
Пентан (C5H12)	от 0 до 100	от 0 до 1,4	от 0 до 50	от 0 до 0,70	±5	-
Г ексан (С6Н14)	от 0 до 100	от 0 до 1,0	от 0 до 50	от 0 до 0,50	±5	-
Этилен (C2H4)	от 0 до 100	от 0 до 2,3	от 0 до 50	от 0 до 1,15 включ. св. 1,15 до 2,3 включ.	±5	±10
Пропилен (С3Н6)	от 0 до 100	от 0 до 2,0	от 0 до 50 включ. св. 50 до 100 включ	от 0 до 1,00 включ. св. 1,0 до 2,0 включ.	±5	±10
Бензол (C6H6)	от 0 до 100	от 0 до 1,2	от 0 до 50	от 0 до 0,60	±6	-
Сумма угле-водородов3) в пересчете на метан	от 0 до 100	от 0 до 4,4	от 0 до 50 включ. св. 50 до 100 включ.	от 0 до 2,2 включ. св. 2,2 до 4,4 включ.	±5	±10
Сумма углеводородов^ в пересчете на пропан	от 0 до 100	от 0 до 1,7	от 0 до 50 включ. св. 50 до 100 включ.	от 0 до 0,85 включ. св. 0,85 до 1,7 включ.	±5	±10
Сумма углеводородов^ в пересчете на гексан	от 0 до 100	от 0 до 1,0	от 0 до 50	от 0 до 0,50	±5
:) Г азоанализаторы с термокаталитическими сенсорами градуируют по определяемому компоненту в соответствии с назначением. Пределы допускаемой основной абсолютной погрешности нормированы при условии наличия в контролируемой среде только одного определяемого компонента. 2) НКПР - нижний концентрационный предел распространения пламени. Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности

довзрыво-опасной концентрации, % НКПР2)

объемной доли, %

довзрыво-опасной концентрации, % НКПР2)

объемной доли, %

абсолютной, % НКПР

относи

тельной,

Таблица 4 - Метрологические характеристики газоанализаторов портативных Drager X-am 5000 тип MQG 0010 по каналам с термокаталитическими сенсорами, работающими в термокондуктометрическом режиме для контроля объемной доли метана и Drager X-am 5600 тип MQG 0100 по каналам с инфракрасными сенсорами для контроля объемной доли метана и диоксида углерода_

Модель	Обозначение сменного сенсора	Определяе мый компонент	Диапазон показаний, %	Диапазон измерений, %	Пределы допускаемой основной погрешности, %
Модель	Обозначение сменного сенсора	Определяе мый компонент	Диапазон показаний, %	Диапазон измерений, %	приведенной к верхней границе поддиапазона	относи тельной
Drager X-am 5600 тип MQG 0100	DUAL IR Ex /СО2	Диоксид углерода (CO2)	от 0 до 5,0	от 0 до 0,20 включ. св. 0,20 до 5,0 включ.	±10	±10
	DUAL IR Ex /СО2	Метан (CH4)	от 0 до 100	от 0 до 50 включ. св. 50 до 100 включ.	±5	±10
	IR Ex	Метан (CH)	от 0 до 100	от 0 до 50 включ. св. 50 до 100 включ.	±5	±10
	IR CO2	Диоксид углерода (CO2)	от 0 до 5,0	от 0 до 0,20 включ. св. 0,20 до 5,0 включ.	±10	±10
Drager X-am 5000 тип MQG 0010	Cat Ex 125 PR-Gas, Cat Ex 125 PR (термокон-дуктометри-ческий режим)	Метан (CH)	от 0 до 100	от 50 до 100	-	±10

MQG 0100 по каналам с электрохимическими сенсорами

Сменный сенсор	Опреде ляемый компонент	Диапазон показаний		Диапазон измерений		Пределы допускаемой основной погрешности, %		Ном. цена единицы наименьшего разряда	Т 0,9, с 2)	Назначение 3)
Сменный сенсор	Опреде ляемый компонент	массовой концентрации, мг/м3	объемной до-1) -1 ли , млн	массовой концентрации, мг/м3	объемной до-1) -1 ли , млн	приведенной к верхней границе поддиапазона	относи тельной	Ном. цена единицы наименьшего разряда	Т 0,9, с 2)	Назначение 3)
XXS H2S LC, XXS H2S LC/CO LC	Серово дород (H2S)	от 0 до 141	от 0 до 100	от 0 до 14,1 включ. св. 14,1 до 141 включ	от 0 до 10 включ. св. 10 до 100 включ.	±20	±20	0,1	15	К, А
XXS H2S, XXS CO/H2S, XXS E H2S	Серово дород (H2S)	от 0 до 141	от 0 до 200	от 0 до 14,1 включ. св. 14,1 до 283 включ.	от 0 до 10 включ. св. 10 до 200 включ.	±20	±20	1	15	К, А
XXS E H2S HC	Серово дород (H2S)	от 0 до 1420	от 0 до 1000	от 0 до 1420	от 0 до 1000	±10	-	2	15	А
XXS CO, XXS CO/H2S, XXS H2S LC/CO LC, XXS CO LC, XXS O2/CO LC, XXS CO/H2-CP, XXS E СО	Оксид углерода (СО)	от 0 до 2330	от 0 до 2000	от 0 до 23,3 включ. св. 23,3 до 2330 включ.	от 0 до 20 включ. св. 20 до 2000 включ.	±15	±15	2	25 20	К, А

Сменный сенсор	Опреде ляемый компонент	Диапазон показаний		Диапазон измерений		Пределы допускаемой основной погрешности, %		Ном. цена единицы наименьшего разряда	Т 0,9, с 2)	Назначение 3)
Сменный сенсор	Опреде ляемый компонент	массовой концентрации, мг/м3	объемной до- 1) -1 ли , млн	массовой концентрации, мг/м3	объемной до- 1) -1 ли , млн	приведенной к верхней границе поддиапазона	относи тельной	Ном. цена единицы наименьшего разряда	Т 0,9, с 2)	Назначение 3)
XXS СО HC	Оксид углерода (СО)	от 0 до 11650	от 0 до 10000	от 0 до 1165 включ. св. 1165 до 11650 включ.	от 0 до 1000 включ. св. 1000 до 10000 включ.	±5	±5	5	25 20	А
XXS NO	Оксид азота (NO)	от 0 до 250	от 0 до 200	от 0 до 250	от 0 до 200	±10	-	0,1	10	А
XXS NO2, XXS NO2 LC	Диоксид азота (NO2)	от 0 до 96	от 0 до 50	от 0 до 38 включ. св. 38 до 96 включ.	от 0 до 20 включ. св. 20 до 50 включ.	±15	±15	0,1	15	А
XXS SO2	Диоксид серы (SO2)	от 0 до 266	от 0 до 100	от 0 до 27 включ. св. 27 до 266 включ	от 0 до 10 включ. св. 10 до 100 включ.	±20	±20	0,1	15	А
XXS H2	Водород (H2)	от 0 до 166	от 0 до 2000	от 0 до 17 включ. св. 17 до 166 включ.	от 0 до 200 включ. св. 200 до 2000 включ.	±10	±10	5	10	В
XXS H2 HC	Водород (H2)	-	от 0 до 2,0 %	-	от 0 до 2,0 %	±10	-	0,01 %	20	В
XXS CO2	Диоксид углерода (СО2)	-	от 0 до 5,0 %	-	от 0 до 1,0 % включ. св. 1,0 до 5,0 % об. включ.	±25	±25	0,1 %	30 (T0,5)	А

Сменный сенсор	Опреде ляемый компонент	Диапазон показаний		Диапазон измерений		Пределы допускаемой основной погрешности, %		Ном. цена единицы наименьшего разряда	Т 0,9, с 2)	Назначение 3)
Сменный сенсор	Опреде ляемый компонент	массовой концентрации, мг/м3	объемной до- 1) -1 ли , млн	массовой концентрации, мг/м3	объемной до- 1) -1 ли , млн	приведенной к верхней границе поддиапазона	относи тельной	Ном. цена единицы наименьшего разряда	Т 0,9, с 2)	Назначение 3)
XXS O2/ CO LC, XXS о24), XXS E О25)	Кислород (O2)	-	от 0 до 25,0 %	-	от 0 до 25,0 %	±5	-	0,1 % об.	10	А
XXS Cl2	Xлор (Cl2)	от 0 до 59	от 0 до 20	от 0 до 3,0 включ. св. 3,0 до 24 включ.	от 0 до 1,0 включ. св. 1,0 до 8 включ.	±20	±20	0,1	30	А
XXS HCN	Циани стый водород (HCN)	от 0 до 56	от 0 до 50	от 0 до 11,2	от 0 до 10	±15	-	0,1	10	А
XXS PH3	н, и )3 0 Ь е	от 0 до 28	от 0 до 20	от 0 до 1,4	от 0 до 1,0	±20	-	0,01	10	А
XXS NH3	Аммиак №)	от 0 до 212	от 0 до 300	от 0 до 14,1 включ. св. 14,1 до 212 включ.	от 0 до 20 включ. св. 20 до 300 включ.	±15	±15	1	20	К, А

Сменный сенсор	Опреде ляемый компонент	Диапазон показаний		Диапазон измерений		Пределы допускаемой основной погрешности, %		Ном. цена единицы наименьшего разряда	Т 0,9, с 2)	Назначение 3)
Сменный сенсор	Опреде ляемый компонент	массовой концентрации, мг/м3	объемной до- 1) -1 ли , млн	массовой концентрации, мг/м3	объемной до- 1) -1 ли , млн	приведенной к верхней границе поддиапазона	относи тельной	Ном. цена единицы наименьшего разряда	Т 0,9, с 2)	Назначение 3)
XXS OV6)	Оксид этилена (C2H4O)	от 0 до 37 от 0 до 91 от 0 до 550	от 0 до 20 от 0 до 50 от 0 до 300	от 0 до 37 включ. св. 37 до 91 включ.	от 0 до 20 включ. св. 20 до 50 включ.	±15	±15	0,5	20 (T05)	А
	н) е4 ч рй к ^ Э(	от 0 до 23 от 0 до 58 от 0 до 116	от 0 до 20 от 0 до 50 от 0 до 100	от 0 до 23 включ. св. 23 до 116 включ.	от 0 до 20 включ. св. 20 до 100 включ.	±15	±15	0,5	20 (T05)	К
	Пропилен (C3H6)	от 0 до 87 от 0 до 175	от 0 до 50 от 0 до 100	от 0 до 87 включ. св. 87 до 175 включ.	от 0 до 50 включ. св. 50 до 100 включ.	±15	±15	2	20 (T05)	К
	Оксид этилена (C2H4O)	от 0 до 37 от 0 до 92 от 0 до 550	от 0 до 20 от 0 до 50 от 0 до 300	от 0 до 37 включ. св. 37 до 92 включ.	от 0 до 20 включ. св. 20 до 50 включ.	±15	±15		40	А
	Изобути лен (i-C4H8)	от 0 до 233 от 0 до 466 от 0 до 700	от 0 до 100 от 0 до 200 от 0 до 300	от 0 до 116 включ. св. 116 до 700 включ.	от 0 до 50 включ. св. 50 до 300 включ.	±20	±20	2	40	К, А
	Ацетилен (C2H2)	от 0 до 108 от 0 до 540	от 0 до 100 от 0 до 500	от 0 до 108 от 0 до 540	от 0 до 100 от 0 до 500	±15 ±15	-	1	40	К
:) Предусмотрена возможность отображения результатов измерений как в единицах массовой концентрации, мг/м3, так и в единицах. объёмной доли, млн-1 (ppm). Пересчёт значений осуществляется автоматически для условий +20 оС и 101,3 кПа. 3 1 Пересчёт значений массовой концентрации С, мг/м , в единицы объёмной доли X, млн , проводят по формуле: Х=С Vm/М; значений объёмной доли X, млн-1, в единицы массовой концентрации С, мг/м3, проводят по формуле: С=X•МУVm, где С- массовая концентрация компонента, мг/м3; М- молярная масса компонента, г/моль; Vm - молярный объём газа-разбавителя, равный 24,06, при условиях +20 оС

Сменный

сенсор

Опреде

ляемый

компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности, %

Ном. цена единицы наименьшего разряда

Т 0,9, с 2)

Назначение 3)

массовой концентрации,

мг/м3

объемной до-

1) -1 ли , млн

массовой кон-центрации1,

мг/м3

объемной до-1

ли, млн

приведенной к верхней границе поддиапазона

относи

тельной

и 101,3 кП

зоны (при

нент. Есл дикатора д ний (МВИ

а (по ГОСТ 12.1.005-88), дм3/моль.

Время установления показаний на уровне 90 %.

К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей отсутствии ПДК).

Только с Drager X-am 5000 тип MQG 0010.

Только с Drager X-am 5600 тип MQG 0100.

При условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компо-и в анализируемом воздухе присутствуют 2 и более определяемых компонентов, то указанный канал используется в качестве ин-ля предварительной оценки содержания определяемых компонентов с последующим анализом по методикам выполнения измере-), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

Наименование характеристики	Значение
Наименование характеристики	электрохимические сенсоры	термокаталитические сенсоры	инфракрасные сенсоры
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 оС от нормальной (+20 оС) в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности	0,5	0,3	0,5
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 60 до 10 % и от 60 до 95 %, в долях от пределов допускаемой основной погрешности	0,5	0,5	0,5
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах условий эксплуатации на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности	0,2	0,2	0,5
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5	0,5	0,5
Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе в течение 1 месяца, в долях от предела допускаемой основной погрешности	0,8	0,2	0,5

Таблица 7 - Основные технические характеристики

Наименование характеристики	Значение
Время установления показаний T0,9, с, не более: - для термокаталитических сенсоров (по метану) для сенсора CatEx 125 PR Gas	10
для сенсора CatEx 125 PR	17
- для инфракрасных сенсоров	15
- для электрохимических сенсоров	см. таблицу 3
Количество регулируемых порогов срабатывания сигнализации	2
Электрическое питание - от аккумуляторной батареи (№МН) или батарейного отсека с щелочными элементами питания (с напряжением 6 В) Время работы газоанализаторов без подзарядки при нормальных условиях, ч, не менее	12
Габаритные размеры, мм, не более: - длина	130
- ширина	48
- высота	44
Масса, кг, не более	0,25
Маркировка взрывозащиты по ГОСТ 31610.0-2014	0Ex ia IIC T3 Ga X/ PO Ex ia I Ma
	X или 0Ex da ia IIC T4/T3 Ga X/ PO Ex da ia I Ma X

Наименование характеристики	Значение
Класс защиты	IP 67
Срок службы газоанализаторов (исключая сенсоры), лет, не менее	8
Условия эксплуатации: - атмосферное давление, кПа - относительная влажность (без конденсации), % - температура окружающей среды, °С в зависимости от типа аккумуляторной батареи и типа элементов или аккумуляторов электропитания1: аккумуляторная батарея HBT 00xx HBT 01xx с NiMH элементами питания батарейный отсек ABT 01xx с элементами питания Duracell Procell MN1500 и Duracell Plus Power MN1500 батарейный отсек ABT 01xx с элементами питания Varta Powerone 4006, Varta Powerone 4106, Panasonic Pow-erline LR6 или GP 180AAHC - содержание неизменяемых примесей не должно превышать санитарные нормы согласно ГОСТ 12.1.005-88	от 70 до 130 от 10 до 90 от -40 до +50 от -20 до +50 от -20 до +50
1) В соответствии с Сертификатом соответствия техническому регламенту Таможенного союза ТР ТС 012/2011 № ТС RU-DE.BH02.B.00456 от 31.07.2017 г.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Газоанализатор портативный Drager X-am 5000 тип MQG 0010 или Drager X-am 5600 тип MQG 0100	-	1 шт.
Сенсоры	-	от 1 до 4 шт.1)
Запасные части и принадлежности:
Аккумуляторная батарея NiMH HBT 00хх или HBT 01xx или батарейный отсек ABT 01xx для использования щелочных элементов питания с температурным классом Т3 или Т4		по заказу
Комплект уплотнителей для сенсоров	-	по заказу
Зарядный комплект с аккумулятором	-	по заказу
Устройство для зарядки (12V/24V, 5А), до 20 газоанализаторов одновременно	-	по заказу
Устройство для зарядки (12V, 2,5A), до 5 газоанализаторов одновременно	-	по заказу
Устройство для зарядки (12V, 0,5A), до 2 газоанализаторов одновременно	-	по заказу
Зарядный комплект без аккумулятора	-	по заказу
Автомобильное зарядное устройство (12V/24V)	-	по заказу
Калибровочный адаптер	-	по заказу

Наименование	Обозначение	Количество
Станция для проверки работоспособности	X-am Drager X-dock 5300 X-am 125	по заказу
Станция для проверки работоспособности	Drager X-dock 6300 Master	по заказу
Станция для проверки работоспособности	Drager X-dock 6600 Master	по заказу
Внешний насос Drager X-am Pump тип GEP 02**	-	по заказу
Телескопический зонд	-	по заказу
Резиновый чехол или кожаная сумка для переноски	-	по заказу
USB DIRA (ИК - адаптер) с кабелем USB	-	по заказу
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП 205-12-2018	1 экз.
1) В соответствии с заказом. Примечание: 1. В стандартном исполнении газоанализатор поставляется с блоком памяти, инфракрасным портом (интерфейс), ключом (для замены блока питания), руководством по эксплуатации на бумажном носителе. 2. По заявке заказчика дополнительно могут быть поставлены ПО GasVision и СС- Vision

Поверка

осуществляется по документу МП 205-12-2018 «Газоанализаторы портативные Drager X-am 5000 тип MQG 0010, Drager X-am 5600 тип MQG 0100. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 июля 2018 г.

Основные средства поверки:

- государственные стандартные образцы состава газовых смесей 1-го разряда по ГОСТ

8.578-2014 в баллонах под давлением - ГСО 10531-2014 СО/азот (воздух), ГСО 10546-2014 HCN/ азот, NO2/ азот (воздух);

- государственные стандартные образцы состава газовых смесей 2-го разряда по ГОСТ

8.578-2014 в баллонах под давлением - ГСО 10532-2014 О2/азот, СО2/азот (воздух), H2/ азот, ГСО 10541-2014 С2Н4/ азот, С3Н6/ азот, ьС4Н8/ азот, С2Н2/ азот, СН4/воздух, С2Н6/воздух, С3Н8/воздух, н-С4Н10/воздух, ьС4Н10/воздух, С5Н12/воздух, С6Н14/воздух, С2Н4/ воздух, С3Н6/ воздух, С2Н2/ воздух, Н2/воздух, С6Н6/воздух, СН4/азот, С2Н6/азот, С3Н8/азот, н-С4Н10/азот, i-С4Н10/азот, С5Н12/азот, С6Н14/азот, С2Н4/ азот, СзН6/ азот, С6Н6/азот, ГСО 10547-2014 H2S/ азот (воздух), Cl2/ азот (воздух), NO/ азот, SO2/ азот (воздух), Nn3/ азот (воздух), PH3/ азот; № 105352014 C2H4O/ азот;

- рабочий эталон 1 разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС-03-03 (рег. № 62151-15);

- азот особой чистоты в баллоне под давлением по ГОСТ 9293-74.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ 30852.19-2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования Техническая документация изготовителя
