Криоскопы CRYETTE WR 5009, 72960-18

Назначение

Криоскопы CRYETTE WR 5009 (далее анализатор) предназначены для измерений понижения температуры замерзания растворов, эффективной (осмотической) концентрации и молярной массы растворенных веществ в лабораторных условиях.

Описание

Принцип работы анализатора основан на криоскопическом методе, т. е. на измерении температуры замерзания растворов. Эффективная (осмотическая) концентрация и молярная масса растворенных веществ измеряется путем сравнения измеренных значений температуры замерзания чистого растворителя и анализируемого раствора.

Анализатор представляет собой лабораторный прибор, который состоит из нескольких модулей: криостата, контрольно-измерительной панели, измерительной ячейки и блока питания.

При проведении измерений температуры замерзания, подготовленный раствор помещается в чистый сухой измерительный сосуд, который помещается в измерительную ячейку анализатора, где охлаждается при помощи термоэлектрического охладителя. При достижении переохлаждения анализируемого раствора инициируется кристаллизация, и часть растворителя из раствора выкристаллизовывается.

Результат измерения понижения температуры замерзания раствора, умноженный на 1000, высвечивается на электронном табло анализатора. Понижение температуры замерзания раствора по сравнению с чистым растворителем функционально зависит от концентрации и молярной массы растворенного вещества.

Результат определения осмотической концентрации тэф, моль/кг, рассчитывается по

формуле

тэф =

к КР

где DT3 - понижение температуры замерзания, К;

К°кр - криоскопическая постоянная, равная 1,8601 кгК/моль для воды;

К°кр - криоскопическая постоянная, равная 5,12 кг К/моль для бензола.

Результат определения молярной массы M, г/моль, рассчитывается по формуле

т -1000• к к

1    кр

M=

т2 ■

где т1 - масса анализируемого вещества, г; т2 - масса растворителя, г.

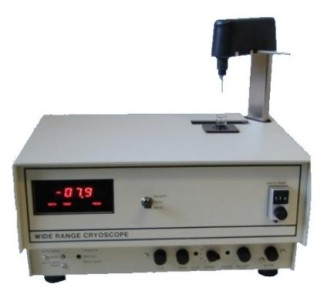

Рисунок 1 - Общий вид криоскопа CRYETTE WR 5009

Общий вид анализатора представлен на рисунке 1. Место нанесения знака поверки указано стрелкой.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 52-241-2018 «ГСИ. Криоскопы CRYETTE WR 5009. Методика поверки», утвержденному ФГУП «УНИИМ» 20 июля 2018 г.

Основные средства поверки:

- рабочий эталон единицы массы 1-го разряда в диапазоне значений от 0,01 г до 220 г по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю панель анализатора в соответствии с рисунком 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя «Precision system INC», США
