| Номер в госреестре | 72962-18 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | GLM 20 |
| Изготовитель | "Robert Bosch Power Tools GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дальномеры лазерные GLM 20 (далее - дальномеры) предназначены для измерений расстояний.
Принцип измерения расстояний дальномеров основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Нулевой (начальной) точкой отсчёта дальномеров является нижний торец корпуса; Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти. Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами лазерными GLM 20 осуществляется при помощи функциональной клавиши.
Общий вид дальномеров представлен на рисунках 1

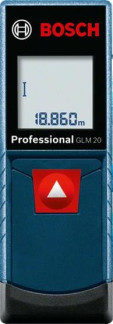

Рисунок 1 - Общий вид дальномеров лазерных GLM 20
Опломбирование узлов дальномеров лазерных GLM 20 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Дальномеры имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память дальномеров при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные ВПО приведены в таблице 1
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | - |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояний, м: - при благоприятных условиях1 - при неблагоприятных условиях2) | от 0,15 до 20,00 от 0,15 до 15,00 |
| Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - при благоприятных условиях1 - при неблагоприятных условиях2) | ±6 ±14 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - при благоприятных условиях1 - при неблагоприятных условиях2) | 3 7 |
| Дискретность измерений расстояний, мм | 1 |
| 1) - измерения на поверхность со 100 % отражательной способностью (стена, окрашенная в белый цвет), низкая фоновая освещенность, температура окружающей среды +25 °С 2) - измерения на поверхность с (10 - 100) % отражательной способностью, высокая фоновая освещённость (яркое солнце), температура окружающей среды от -10 до +40 °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр лазерной точки1, мм, не более: | |
| - на расстоянии 10 м | 9 |
| - на расстоянии 20 м | 18 |
| Источник электропитания | 2 аккумуляторные батареи типа ААА |
| Напряжение электропитания, В | 3 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Г абаритные размеры (Д*Ш*В) мм, не более | 100x36x23 |
| Масса, кг, не более | 0,13 |
| 1) - при температуре +25 °С | |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дальномер лазерный GLM 20 | - | 1 |
| Аккумуляторные батареи типа ААА | - | 2 |
| Чехол | - | 1 |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП АПМ 49-18 | 1 |
осуществляется по документу МП АПМ 49-18 «Дальномеры лазерные GLM 20. Методика поверки», утверждённому ООО «Автопрогресс-М» «01» июля 2018 г.
Основные средства поверки:
- рабочий эталон (лента измерительная) 3-го разряда по ГОСТ Р 8.763-2011;
- рабочий эталон (фазовый светодальномер) 1-го разряда по ГОСТ Р 8.750-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
Техническая документация «Robert Bosch Power Tools GmbH», Германия
