Анализаторы фракционного состава нефтепродуктов промышленные Distillation Analyser, 72963-18

Анализаторы фракционного состава нефтепродуктов промышленные Distillation Analyser (далее - анализаторы) предназначены для измерений объема дистиллята и температуры кипения в процессе дистилляции (определения фракционного состава) светлых нефтепродуктов в потоке.
Карточка СИ
Номер в госреестре 72963-18
Наименование СИ Анализаторы фракционного состава нефтепродуктов промышленные
Обозначение типа СИ Distillation Analyser
Изготовитель "Icon Scientific Ltd.", Великобритания
Год регистрации 2018
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы фракционного состава нефтепродуктов промышленные Distillation Analyser (далее - анализаторы) предназначены для измерений объема дистиллята и температуры кипения в процессе дистилляции (определения фракционного состава) светлых нефтепродуктов в потоке.

Описание

Принцип действия анализаторов основан на автоматической перегонке пробы нефтепродукта при поддержании заданных условий перегонки. Результат выдается в виде зависимости температуры кипения от объема дистиллята для точек начала кипения, заданных объемов дистиллята и конца кипения или в виде значений объемов дистиллята, выкипевших при определенных значениях температуры. Температура измеряется встроенной термопарой, объем дистиллята находится по градуировочной зависимости объема от высоты поршня, хранящейся в памяти анализатора. Высота поршня измеряется с помощью лазерного измерительного устройства. Момент начала кипения (падения первой капли дистиллята) определяется детектором начала кипения, конца кипения - по характерному изгибу на кривой фракционного состава (момент, когда температура нагревателя растет, а паров нефтепродукта -падает или нестабильна).

Конструктивно анализатор состоит из блока измерений и блока контроллера.

Блок измерений включает в себя:

-    металлическую дистилляционную колбу с регулируемыми нагревателями;

-    теплообменник с регулируемой температурой, в котором происходит конденсация паров нефтепродукта, выкипевших при данной температуре;

-    приемник дистиллята;

-    системы подачи пробы и удаления дистиллята.

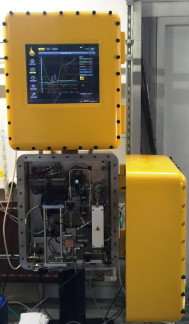

Общий вид анализатора приведен на рисунке 1. Пломбирование корпуса анализатора не предусмотрено.

Программное обеспечение

Программное обеспечение (далее ПО) анализатора предназначено для управления работой анализатора и процессом измерений (режимы нагревания, охлаждения, промывки анализатора между циклами дистилляции, фиксация параметров дистилляции, значений температуры и объема, расчет и построение кривой фракционного состава или заданных точек на ней), хранения и обработки полученных данных, диагностики роботы анализатора.

ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется путем вывода версии ПО на экран анализатора в строке «Analyser version». Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Лист № 3 Всего листов 5

Таблица 1 - Идентификационные данные программного обеспечения_

Идентификационные признаки (данные)

Значение

Идентификационное наименование ПО

Distillation Analyser

Номер версии (идентификационный номер) ПО

не ниже 1.13

Цифровой идентификатор ПО

-

Технические характеристики

Метрологические характеристики приведены в таблице 2, основные технические характеристики - в таблице 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры кипения, °С

от +30 до +400

Пределы допускаемой абсолютной погрешности при измерении температуры кипения, соответствующей заданному объему дистиллята, °С

±6

Диапазон измерений объема дистиллята, %

от 0 до 100

Пределы допускаемой абсолютной погрешности при измерении объема дистиллята, см3

±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Объем пробы на один анализ, см3

от 20 до 25

Напряжение электропитания переменного тока частотой 50±1 Гц, В

23 0+22-33

Потребляемая мощность, Вт, не более

1000

Габаритные размеры мм, не более:

-    длина

-    ширина

-    высота

680

595

1927

Масса анализатора, кг, не более

465

Условия эксплуатации:

В приборном боксе или помещении

-диапазон рабочих температур окружающей среды, oC

-диапазон относительной влажности, %

-диапазон атмосферного давления, кПа

от +10 до +40 от 0 до 70 от 84 до 104,7

Срок службы, лет

10

Время средней наработки на отказ, ч

25 000

Анализаторы соответствуют требованиям ТР ТС 012/2011, маркировка взрывозащиты и защиты от воспламенения горючей пыли

1Ex d IIB+H2 T4 Gb X, 1Ex tb IIIC T85o Db X

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора методом компьютерной графики или другим методом, например, в виде наклейки.

Комплектность

Комплектность анализаторов приведена в таблице 4.

Таблица 4 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор фракционного состава нефтепродуктов промышленный Distillation Analyser

Distillation Analyser

1 шт.

Комплект ЗИП

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 242-2223-2018

1 экз.

Поверка

осуществляется по документу МП 242-2223-2018 «ГСИ. Анализаторы фракционного состава нефтепродуктов промышленные Distillation Analyser. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 июля 2018 г.

Основные средства поверки:

-    стандартные образцы состава и свойств бензина автомобильного ГСО 9495-2009;

-    стандартные образцы состава и свойств дизельного топлива ГСО 9493-2009;

-    цилиндр мерный вместимостью 25 см3 1 класса точности по ГОСТ 1770-74.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы-изготовителя
