| Номер в госреестре | 72965-18 |
| Наименование СИ | Дефектоскопы вихретоковые |
| Обозначение типа СИ | HRID Heddy HET-02 |
| Изготовитель | "HRID NDT Ltd.", Хорватия |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы вихретоковые HRID Heddy HET-02 (далее - дефектоскопы) предназначены для выявления сквозных дефектов и измерения глубины несквозных дефектов теплообменных труб, перемычек коллектора парогенераторов и теплообменного оборудования электростанций, выявления дефектов на резьбовых поверхностях шпилек, болтов и резьбовых отверстий, металла рубашек патрубков и других металлических изделиях.
Принцип действия дефектоскопов основан на создании электромагнитного поля в контролируемом изделии и регистрации изменения результирующего электромагнитного поля вихревых токов непосредственно над зоной дефекта. Утонение контролируемой стенки или другой дефект вызывают искажение результирующего электромагнитного поля вихревых токов или отличие его от поля на бездефектном участке. Данное искажение регистрируется как изменения действительной и мнимой составляющей вихретокового сигнала.

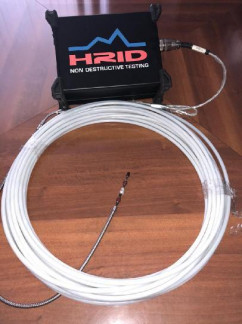

Дефектоскопы имеют блочную конструкцию и состоят из электронного блока и вихретоковых преобразователей (далее - ВТП). В электронном блоке дефектоскопа происходит формирование внутреннего абсолютного опорного сигнала, имеется система подавления шумов, позволяющая увеличить соотношение сигнал-шум для всех типов вихретоковых преобразователей. Опорный сигнал возбуждает обмотку катушки индуктивности вихретокового преобразователя. Сформированный сигнал от дефекта принимается во второй обмотке катушки индуктивности вихретокового преобразователя.
В состав дефектоскопов входят вихретоковые преобразователи с одной или несколькими катушками индуктивности. Дефектоскопы могут работать со следующими типами вихректоко-вых преобразователей: внутренние проходные абсолютные и дифференциальные, внутренние проходные вращающегося типа с обмоткой plus-point, внутренние проходные матричного типа, накладные карандашные с обмоткой plus-point, накладные карандашные с плоской катушкой, накладные матричные с обмотками plus-point, накладные матричные с плоскими катушками, накладные для контроля резьбы с обмотками plus-point и плоскими катушками, проходные для контроля методом удаленного поля.
В качестве устройства управления, обработки и отображения поступающей измерительной информации в дефектоскопах используется персональный компьютер (далее - ПК).
Пломбирование дефектоскопов вихретоковых HRID Heddy HET-02 не предусмотрено.
Для работы с дефектоскопами применяется программное обеспечение «HRTD Heddy», устанавливаемое на ПК. Программное обеспечение разработано специально для дефектоскопов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено USB-накопителем с программным ключом защиты программного обеспечения. Ключ также может быть «жестким», привязанным к персональному компьютеру.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | HRID Heddy | |
| Номер версии (идентификационный номер) ПО, не ниже | 6.5.4.2 | |
| Цифровой идентификатор ПО | 7dbd5947 | |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | |
Технические характеристикиТаблица 2 - Метрологические характеристики | ||
| Наименование характеристики | Значение | |
| Диапазон частот сигнала возбуждения, кГц | от 1 до 2000 | |
| Пределы допускаемой относительной погрешности установки частоты сигнала возбуждения, % | ±5 | |
| Диапазон установки выходного напряжения сигнала возбуждения, В | от 0,2 до 2,0 | |
| Пределы допускаемой относительной погрешности установки выходного напряжения сигнала возбуждения, % | ±10 | |
| Диапазон измерения глубины дефектов, % толщины стенки | от 10 до 100 | |
| Пределы допускаемой абсолютной погрешности измерения глубины дефектов в отношении к толщине стенки, % | ±10 | |
| Диапазон измерения глубины дефектов, мм | от 0,5 до 5,0 | |
| Пределы допускаемой абсолютной погрешности измерения глубины дефектов, мм | ±1 | |
| Таблица 3 - Основные технические характеристики | ||
| Наименование характеристики | Значение | |
| Количество измерительных каналов | от 1 до 16 | |
| Пороговое значение чувствительности при измерениях размеров сквозных дефектов (минимальный диаметр выявляемого дефекта), мм, не более | 0,4 | |
| Допустимые толщины труб, мм | 1,5 | |
| Уровень шумов дифференциального канала, В, не более | 0,6 | |
| Габаритные размеры, мм, не более - длина - ширина - высота | 135 330 255 | |
| Масса электронного блока, кг, не более | 5 | |
| Наименование характеристики | Значение |
| Параметры электрического питания от сети - напряжение переменного тока, В - частота переменного тока, Гц | от 125 до 250 от 50 до 60 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % | от +15 до +35 от 30 до 80 |
наносится на эксплуатационную документацию типографическим методом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп вихретоковый HRID Heddy HET-02 | - | 1 шт. |
| Вихретоковые преобразователи с кабелями | - | 1 комп. |
| Кабель подключения вихретоковых преобразователей | - | 1 комп. |
| Кабель питания | - | 1 шт. |
| USB накопитель с программным ключом защиты | - | 1 шт. |
| Образцы контрольные (настроечные) | - | 1 комп. |
| Программный комплекс | - | 1 комп. |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
| Методика поверки | МП АПМ 45-18 | 1 шт. |
осуществляется по документу МП АПМ 45-18 «Дефектоскопы вихретоковые HRID Heddy HET-02. Методика поверки», утвержденному ООО «Автопрогресс-М» 15.06.2018 г.
Основные средства поверки:
- осциллограф цифровой RIGOL DS2000, модификация DS2202, (рег. № 54989-13);
- комплект мер моделей дефектов теплообменных труб парогенераторов КММД-П1 -16/13 (Госреестр № 53194-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «HRID NDT Ltd.», Хорватия
