| Номер в госреестре | 72967-18 |
| Наименование СИ | Стенды балансировочные |
| Обозначение типа СИ | RFE, RFT, SWT, SWP, GSP922, GSP96, VAS, HDE, HD, FMHD |
| Изготовитель | "Hunter Engineering Company", США |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды балансировочные серий RFE, RFT, SWT, SWP, GSP922, GSP96, VAS, HDE, HD, FMHD (далее - стенды) предназначены для измерений неуравновешенной массы дисбаланса и определения углового положения корректирующих грузов в одной или двух плоскостях коррекции при балансировке колес автомобилей.
Принцип действия стендов основан на вычислении величины неуравновешенной массы дисбаланса и углового положения установки корректирующей массы, из величин сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Стенды конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стенда с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной или пневматический привод крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Стенды серий RFE, RFT, SWT, SWP, GSP922, VAS предназначены для балансировки колес легковых автомобилей, а стенды серий GSP96, HDE, HD, FMHD могут применятся как для балансировки колёс легковых автомобилей, так и балансировки колёс грузовых автомобилей.
Стенды выпускаются в различных модификация, цифровые и буквенные индексы в окончании модификаций которых расшифрованы в таблице 1.
| Цифровой или буквенный индекс | Расшифровка |
| 00 | Прижимная гайка фиксируется на валу с помощью резьбового соединения, комплект поставки стендов не включает подъемник колеса |
| 10 | Прижимная гайка фиксируется на валу с помощью резьбового соединения, комплект поставки стендов включает подъемник колеса |
| 2 или 20 | Прижимная гайка фиксируется на валу с помощью пневмозахвата, комплект поставки стендов не включает подъемник колеса |
| 3 или 30 | Прижимная гайка фиксируется на валу с помощью пневмозахвата, комплект поставки стендов включает подъемник колеса |
| 4 или 40 | Стенды поставляются с быстросъёмной прижимной гайкой и без подъёмника колеса |
| 50 | Стенды поставляются с быстросъёмной прижимной гайкой и с подъёмником колеса |
| 16 | Стенды оснащены системой контактного измерения размера колеса |
| RFT, RFE | Стенды оснащены системой определения биения колеса |
| ELITE | Стенды оснащены системой безконтактного измерения размера колеса |
| LITE | Упрощенный версия стендов - отсутствует педаль тормоза |
| Е | Поставка данных стендов осуществляется только за пределы США |
| T или Touch | Стенды оснащены сенсорным жидкокристаллическим монитором |
| МВ, V, VAG, BMW | Стенды окрашены в цвет, рекомендованный соответствующим автомобильным производителем - Mercedes Benz, Volkswagen Group, BMW |
| SW или SmartWeight SWP или SmartWeight Pro | Стенды позволяют устранить дисбаланс колеса при помощи одного грузика расположенного за спицей диска, вместо двух |
| RF или Road Force | Наличие системы оценки силовой неоднородности шины |
| FM или Force Match | Наличие системы уменьшения вибрации при вращении колеса |
Также выпускаемые модификации различаются значениями метрологических и технических характеристик и дизайном. Цифры, идущие после базового наименования, для стендов серий GSP922, GSP96 несут в себе внутреннюю заводскую информацию.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса стендов.

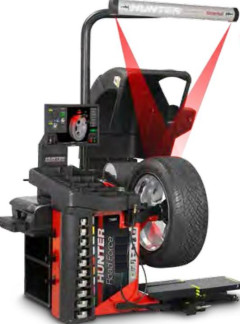

Общий вид стендов представлен на рисунках 1 - 8.
Стенды имеют встроенное программное обеспечение (далее - ВПО), которое служит для управления функциональными возможностями стендов, проведения измерений, обработки и отображения результатов измерений.
ВПО устанавливается при вводе стендов в эксплуатацию представителем авторизованной сервисной службы и защищено от несанкционированного доступа ключом аппаратной защиты.
Уровень защиты ВПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Серия стендов | GSP922 (модификации GSP9222TOUCH, GSP9223TOUCH, GSP9224TOUCH, GSP9222TOUCHVE, GSP9223TOUCHVE, GSP9224TOUCHVE) | RFE, RFT, SWT, SWP, GSP96, VAS, HDE, HD, FMHD GSP922 (все модификации кроме GSP9222TOUCH, GSP9223TOUCH, GSP9224TOUCH, GSP9222TOUCHVE, GSP9223TOUCHVE, GSP9224TOUCHVE) |
| Идентификационное наименование ПО | ВПО | |
| Номер версии (идентификационный номер ПО), не ниже | 4.0. | 3.3.2.176 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | RFE00E, RFE10E, RFE20E, RFE30E, RFT00E, RFT10E, RFT20E, RFT30E, RFT30BLKE, RFT40E , RFT50E, SWT00E, SWT10E, SWT20E, SWT30E, SWP00E, SWP10E, SWP20E, SWP30E, GSP9222TOUCH, GSP9223TOUCH, GSP9224TOUCH, GSP9222LITE, GSP9224LITE, GSP922216E, GSP922316E, GSP922416E, RFT30BMWE, RFE30BMWE, GSP922316BMWE, GSP922416BMWE, RFE10MBE, RFE30MBE, RFE40MBE, RFE50MBE, RFT10MBE, RFT30MBE, RFT40MBE, RFT50MBE, RFE00VAGE, RFE10VAGE, RFE20VAGE, RFE30VAGE, RFE40VAGE, RFT00VAGE, RFT10VAGE, RFT20VAGE, RFT30VAGE, RFT40VAGE, GSP922216VAGE, GSP922316VAGE, GSP922416VAGE, GSP9222TOUCHVE, GSP9223TOUCHVE, GSP9224TOUCHVE, VAS 6230B, VAS 6533, VAS 6230BE, VAS 6533A | GSP962243E, GSP9600HD, HDE00E, HDE10E, HDE20E, HDE30E, HD ELITE, FMHD, FMHDE, FMHD ELITE |
| Диапазон измерений неуравновешенной массы дисбаланса, г | от 0 до 400 | от 0 до 600 |
| Пределы допускаемой абсолютной погрешности измерений неуравновешенной массы дисбаланса, г - в диапазоне - от 0 до 150 г включ. - св. 150 до 400 г включ. - св. 400 до 600 г включ. | ±5 ±9 | ±11 ±21 ±35 |
| Диапазон определения угла установки корректирующей массы, ° | от 0 до 360 | |
| Пределы допускаемой абсолютной погрешности определения угла установки корректирующей массы, ° | ±1,5 | |
Ширина обода балансируемого колеса, мм
Г абаритные размеры (ДХШ*В), мм, не более
Диаметр обода ба-лансируемого колеса,
Максимальная масса балансируемого колеса, кг
Масса, кг, не более
мм
RFE00E,
RFE00VAGE
337
1600x1448x1778
RFE20E,
RFE20VAGE
343
RFE10E,
RFE10MBE,
RFE10VAGE
382
от 38 до 521
RFE30E,
RFE30BMWE,
RFE30MBE,
RFE30VAGE
1600x1626x1778
387
RFE40MBE,
RFE40VAGE
RFE50MBE
1575x1435x1854
270
RFT00E,
RFT00VAGE
RFT10E,
RFT10MBE,
RFT10VAGE
1575x1676x1854
342
79
RFT20E,
RFT20VAGE
1575x1435x1854
288
RFT30E,
RFT30BLKE,
RFT30BMWE,
RFT30MBE,
RFT30VAGE
1575x1676x1854
346
от 254 до 762
RFT40E,
RFT40MBE,
RFT40VAGE
1575x1435x1854
272
RFT50E,
RFT50MBE
1575x1676x1854
344
1575x1435x1854
217
SWT00E
от 38 до 508
1575x1702x1854
263
SWT10E
1575x1435x1854
219
SWT20E
1575x1702x1854
299
SWT30E
SWP00E
SWP10E
215
SWP20E
SWP30E
GSP922216E
223
GSP922316E
68
1575x1435x1854
215
GSP922416E
220
GSP9222TOUCH
223
GSP9223TOUCH
GSP9224TOUCH
GSP9222LITE
GSP9224LITE
| Модификация | Диаметр обода ба-лансируемого колеса, мм | Ширина обода балансируемого колеса, мм | Максимальная масса балансируемого колеса, кг | Г абаритные размеры (ДХШ*В), мм, не более | Масса, кг, не более |
| GSP9222TOUCHV E | 220 | ||||
| GSP922216VAGE | |||||
| GSP9223TOUCHV E | |||||
| GSP922316BMWE | от 38 до 508 | 68 | |||
| GSP922316VAGE | 223 | ||||
| GSP922416BMWE | 1575x1435x1854 | ||||
| GSP922416VAGE | |||||
| GSP9224TOUCHV E | от 254 до | ||||
| VAS 6230B | 762 | 270 | |||
| VAS 6533 | от 38 до 521 | 79 | 342 | ||
| VAS 6230BE | 346 | ||||
| VAS 6533A | 270 | ||||
| GSP962243E, GSP9600HD, HDE00E, HDE10E, HDE20E, HDE30E, | от 38 до 406 | 227 | 1742x1854x2187 | 486 | |
| HD ELITE, FMHD, FMHDE, FMHD ELITE |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Требования по электропитанию: - напряжение питания переменного тока, В - частота переменного тока, Гц | /-)^sr\ + 10 % 220 -15 % 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +35 80 |
наносится на корпус стендов в виде наклейки и на титульный лист руководства по эксплуатации методом печати.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд балансировочный, модификация в соответствии с заказом | - | 1 шт. |
| Комплект зажимных и установочных приспособлений и принадлежностей | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
| Методика поверки | МП АПМ 58-18 | 1 экз. |
осуществляется по документу МП АПМ 58-18 «Стенды балансировочные серий RFE, RFT, SWT, SWP, GSP922, GSP96, VAS, HDE, HD, FMHD. Методика поверки», утверждённому ООО «Автопрогресс-М» «23» апреля 2018 г.
Основные средства поверки:
- весы лабораторные электронные AJ-1200CE (рег. № 25752-07);
- линейка измерительная металлическая (рег. № 66266-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Hunter Engineering Company», США
