| Номер в госреестре | 72968-18 |
| Наименование СИ | Дозиметры двухканальные |
| Обозначение типа СИ | DKS - PC Electrometer |
| Изготовитель | Компания "Sun Nuclear Corporation", США |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры двухканальные DKS - «PC Electrometer» (далее - дозиметры) предназначены для измерений поглощенной дозы в воде и мощности поглощенной дозы в воде.
Принцип работы дозиметров основан на измерении тока (заряда), возникающего в ионизационной камере под действием ионизирующего излучения с последующим преобразованием в измеряемую физическую величину.
Дозиметры состоят из электрометрического блока «PC Electrometer» (электрометрического блока) со встроенным управляемым высоковольтным источником питания, ионизационных камер (ИК) и персонального компьютера с программным обеспечением PCE_1DS.
К дозиметру могут быть подсоединены ИК типа PTW-30010, PTW-30011, PTW-30012, PTW-30013, PTW-31010, PTW-31013, PTW-34045, PTW-23343, PTW-34001, PTW-31014, PTW-31015, PTW-23342, PTW-23344, PTW-34013, Sun Nuclear SNC125c, Sun Nuclear SNC350p, Sun Nuclear SNC600c. Конструкция предусматривает одновременное подключение двух ионизационных камер.
ИК соединяется с электрометрическим блоком триаксиальным кабелем с антимикро-фонным покрытием и триаксиальным электрометрическим разъемом.
Электрометрический блок не имеет органов управления и полностью управляется персональным PC-совместимым компьютером по интерфейсу USB, причем длина соединительного
кабеля может достигать 25 м. Электрометрические характеристики: диапазон индикации заряда 12 2 12 8 от 2-10" до 10 Кл; диапазон индикации тока от 2-10" до 5-10" А; ток утечки на входе не более ±10'15А.

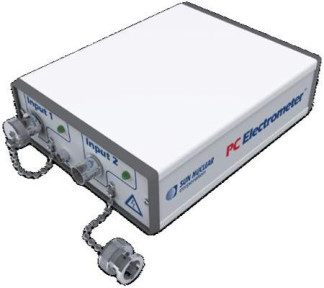

Общий вид электрометрического блока «PC Electrometer» и ионизационных камер представлен на рисунке 1 (1.1 - 1.20). Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
1.7 Ионизационная камера PTW-23343 1.8 Ионизационная камера PTW-34001
1.10 Ионизационная камера PTW-31015
1.11 Ионизационная камера PTW-23342 1.12 Ионизационная камера PTW-23344
1.13 Ионизационная камера PTW-34013 1.14 Ионизационная камера PTW-30011
1.15 Ионизационная камера PTW-30012 1.16 Ионизационная камера PTW-30013
1.17 Ионизационная камера Sun Nuclear SNC125c
1.18 Ионизационная камера Sun Nuclear SNC350р
1.20 Триаксиальный кабель с антимикрофон-ным покрытием и триаксиальным электрометрическим разъемом, 25 м.
1.19 Ионизационная камера Sun Nuclear SNC600c
Рисунок 1 - Общий вид электрометрического блока «PC Electrometer» и ионизационных камер
Программное обеспечение предназначено для управления дозиметром, выполнения измерений, отображения измеряемых величин, создания и хранения библиотеки детекторов и соответствующих им поправочных коэффициентов (градуировочных коэффициентов). Программное обеспечение является неотъемлемой частью дозиметра.
ПО идентифицируется при запуске программного обеспечения. На дисплее персонального компьютера отображается номер версии ПО (электрометрический блок должен быть подключен к персональному компьютеру).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 1 Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PCE 1DS |
| Номер версии (идентификационный номер) ПО | 1.X.Y* |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) осуществляется с использованием контрольных сумм (с использованием алгоритма MD5) | 333D9B557AC2FFDC7073AE5293A225EA |
| * Х от 0 до 99, Y от 0 до 99. Актуальный номер версии и идентификационные данные ПО вносятся в эксплуатационную документацию при вводе в эксплуатацию. Цифровой идентификатор указан для версии 1.3.4. | |
Таблица 2 - Метрологические характеристики дозиметров
| Наименование характеристики | Значение |
| Диапазон регистрируемых энергий фотонного излучения, | |
| МэВ: | |
| ИК PTW-30010, PTW-30012, PTW-30013 | от 0,03 до 25 |
| ИК PTW-30011 | от 0,14 до 25 |
| ИК PTW-31010, ИК PTW-31013 | от 0,06 до 25 |
| ИК PTW-31014, PTW-31015, PTW-34001, Sun Nuclear | |
| SNC600c, Sun Nuclear SNC125c, Sun Nuclear SNC350p | от 1,25 до 25 |
| Диапазон регистрируемых энергий рентгеновского излуче- | |
| ния, кэВ | |
| ИК PTW-23342, PTW-23344, PTW-34013 | от 15 до 35 |
| Диапазон регистрируемых энергий электронного излучения, | |
| МэВ: | |
| ИК PTW-30010, PTW-30011, PTW-30012, PTW-30013, PTW- | |
| 31010 | от 10 до 25 |
| ИК Sun Nuclear SNC125c, ИК Sun Nuclear SNC600c | от 9 до 25 |
| ИК PTW-34045, PTW-23343, PTW-34001 | от 5 до 25 |
| ИК Sun Nuclear SNC350p | от 5 до 25 |
| Диапазон измерения мощности поглощенной дозы в воде | |
| (МПД) фотонного и электронного излучений, Гр/мин: | от 3,010'3 до 6,0'102 |
| ИК PTW-30010, PTW-30011, PTW-30012, PTW-30013 | |
| ИК PTW-31010 | от 2,0'10'2 до 7,0102 |
| ИК PTW-31013 | от 6,010_3 до 1,0103 |
| ИК PTW-34045 | от 8,010'2 до 1,0103 |
| ИК PTW-23343 | от 3,010'2 до 1,0'102 |
| ИК PTW-34001 | от 6,010_3 до 6,0102 |
| ИК PTW-31014 | от 1,5'Ю"1 до 1,0'102 |
| ИК PTW-31015 | от 1,5'Ю"1 до 1,0'102 |
| ИК PTW-23342 | от 6,010-2 до 1,0103 |
| ИК PTW-23344 | от 1,7' 10"2 до 1,0103 |
| ИК PTW-34013 | от 6,010-1 до 1,0-102 |
| ИК Sun Nuclear SNC125c | от 6,010-2 до 1,01031 |
| ИК Sun Nuclear SNC350р | от 6,010-2 до 6,0102 |
| ИК Sun Nuclear SNC600c | от 6,010-3 до 4,0'102 |
| Диапазон измерения поглощенной дозы (ПД) в воде фотонно- | |
| го и электронного излучений, Гр: | от 5,0'10"4 до 1,5'105 |
| ИК PTW-30010, PTW-30011, PTW-30012, PTW-30013 | |
| ИК PTW-31010 | от 3,0'10"2 до 1,5'105 |
| ИК PTW-31013 | от 1,010'3 до 1,5'105 |
| ИК PTW-34045 | от 1,5'10"2 до 1,5'105 |
| ИК PTW-23343 | от 5,0'10"2 до 1,5'105 |
| ИК PTW-34001 | от 1,010'3 до 1,5'105 |
| ИК PTW-31014 | от 5,0'10"2 до 2,5'102 |
| ИК PTW-31015 | от 2,5'10"2 до 1,5'102 |
| ИК PTW-23342 | от 1,010'2 до 1,5'105 |
| ИК PTW-23344 | от 3,0'10"2 до 1,5'105 |
| ИК PTW-34013 | от 1,0'Ю"1 до 1,5'105 |
| ИК Sun Nuclear SNC125c | от 1,010'2 до 1,5'105 |
| ИК Sun Nuclear SNC350р | от 6,010-2 до 1,0.103 |
| ИК Sun Nuclear SNC600c | от 6,0'Ю-4 до 4,0102 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений МПД фотонного и электронного излучений, % | ±2,5 |
| Пределы допускаемой относительной погрешности при измерении ПД фотонного и электронного излучений, % | ±2,5 |
| Энергетическая зависимость чувствительности относительно энергии 1,25 МэВ (60Co) в диапазоне энергий от 0,03 до 25 МэВ для ИК PTW-30010, PTW-30012, PTW-30013, % | ±5,0 |
| Энергетическая зависимость чувствительности относительно энергии 1,25 МэВ (60Co) в диапазоне энергий от 0,14 до 25 МэВ для ИК PTW-30011, % | ±12,0 |
| Энергетическая зависимость чувствительности относительно энергии 1,25 МэВ (60Co) в диапазоне энергий от 0,06 до 25 МэВ для ИК PTW-31010, PTW-31013, % | ±5,0 |
| Энергетическая зависимость чувствительности относительно энергии 1,25 МэВ (60Co) в диапазоне энергий до 25 МэВ для ИК PTW-31014, PTW-31015, PTW-34001, Sun Nuclear SNC600c, Sun Nuclear SNC125c, Sun Nuclear SNC350p, % | ±5,0 |
| Энергетическая зависимость чувствительности в диапазоне энергий электронного излучения от 5 до 25 МэВ для ИК Sun Nuclear SNC125c, ИК Sun Nuclear SNC350рc, ИК Sun Nuclear SNC600c относительно типовых значений, % | ±2,0 |
| Энергетическая зависимость чувствительности относительно эффективной энергии рентгеновского излучения 15 кэВ для ИК PTW-23342, PTW-23344, PTW-34013, % | ±4,0 |
| Измерительный объем, см3: ИК PTW-30010, PTW-30011, PTW-30012, PTW-30013 ИК PTW-31010 ИК PTW-31013 ИК PTW-34045 ИК PTW-23343 ИК PTW-34001 ИК PTW-31014 ИК PTW-31015 ИК PTW-23342 ИК PTW-23344 ИК PTW-34013 ИК Sun Nuclear SNC125c ИК Sun Nuclear SNC350р ИК Sun Nuclear SNC600c | 0,6 0,125 0,3 0,02 0,055 0,35 0,015 0,03 0,02 0,2 0,005 0,108 0,388 0,6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| электрометрический блок | 106x148x45 |
| Масса, кг, не более: | |
| электрометрический блок | 0,46 |
| Время установления рабочего режима, мин, не более | 1 |
| Время непрерывной работы, час, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Рабочие условия применения: | |
| температура окружающего воздуха, °С | от +15 до +25 |
| относительная влажность, %, не более | 80 |
| атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства пользователя методом компьютерной графики в левом верхнем углу и на корпус электрометрического блока методом офсетной печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозиметр двухканальный DKS - «PC Electrometer» в составе: | 1 | |
| электрометрический блок «PC Electrometer» | 1 | |
| сетевой/интерфейсный кабель | - | 1 |
| ионизационная камера PTW-30010 | - | согласно заказу |
| ионизационная камера PTW-31010 | - | согласно заказу |
| ионизационная камера PTW-31013 | - | согласно заказу |
| ионизационная камера PTW-34045 | - | согласно заказу |
| ионизационная камера PTW-23343 | - | согласно заказу |
| ионизационная камера PTW-34001 | - | согласно заказу |
| ионизационная камера PTW-31014 | - | согласно заказу |
| ионизационная камера PTW-31015 | - | согласно заказу |
| ионизационная камера PTW-23342 | - | согласно заказу |
| ионизационная камера PTW-23344 | - | согласно заказу |
| ионизационная камера PTW-34013 | - | согласно заказу |
| ионизационная камера PTW-30011 | - | согласно заказу |
| ионизационная камера PTW-30012 | - | согласно заказу |
| ионизационная камера PTW-30013 | - | согласно заказу |
| ионизационная камера Sun Nuclear SNC125c | согласно заказу | |
| ионизационная камера Sun Nuclear SNC350р | согласно заказу | |
| ионизационная камера Sun Nuclear SNC600c | согласно заказу | |
| Программное обеспечение и справочной информацией на CD диске | PCE 1DS | 1 |
| Руководство по эксплуатации | SNC-01/ПРЭ | 1 |
| Персональный компьютер | - | согласно заказу |
| Триаксиальный кабель с антимикрофон-ным покрытием и триаксиальным электрометрическим разъемом, 25 м | 1 |
осуществляется по документу SNC-01/ПРЭ «Дозиметр двухканальный DKS - «PC Electrometer». Руководство по эксплуатации», раздел 12 «Методика поверки», утверждённым ФГУП «ВНИИФТРИ» 31.05.2018 г.
Основные средства поверки:
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений по ГОСТ 8.070-2014, диапазон измерений от 6,010-3 до 4,5-103 Гр/мин, пределы допускаемой относительной погрешности измерений ±1 %;
- вторичный эталон единицы мощности поглощенной дозы ф отонного ионизирующего излучения в воде по ГОСТ 8.070-2014 в диапазоне от 510-4 ДО 1 • 10- Гр/с, относительная доверительная погрешность измерений ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дозиметров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к дозиметрам двухканальным DKS - «PC Electrometer»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 8.070-2014 Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений
Техническая документация изготовителя
| Зарегистрировано поверок | 166 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
