| Номер в госреестре | 72969-18 |
| Наименование СИ | Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов |
| Обозначение типа СИ | 875 KF Gas Analyzer |
| Изготовитель | "Metrohm AG", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer (далее - анализаторы 875 KF) предназначены для измерения содержания воды в лабораторных условиях.
Принцип действия анализаторов 875 KF основан на реакции воды, находящейся в анализируемой пробе, с йодом и двуокисью серы в присутствии основания и спирта по методу Карла Фишера. В ходе реакции йод электрически генерируется в анодном растворе с помощью генерирующего электрода. По мере вступления воды в химическую реакцию в растворе появляется избыток йода, который определяется двойным платиновым электродом.
Измерения содержания воды в жидких веществах и материалах осуществляется вводом пробы непосредственно в измерительную ячейку.
Измерения содержания воды в газообразных пробах осуществляется с помощью газопроводной системы, находящейся на передней панели анализатора. Образец вводится через клапан в систему. Количество образца измеряется контроллером, который регистрирует объем газа, протекающего внутрь, и регулирует объемный расход. Остатки образца и вода, которые могут присутствовать в тракте системы, автоматически удаляются током сухого азота. При определении содержания воды в сжиженных газах образцы сначала испаряются в контролируемых условиях, а затем передаются для подачи в систему определения содержания воды.
Анализаторы 875 KF состоят из встроенного микропроцессорного управляющего блока, магнитной мешалки, измерительной ячейки, встроенного промышленного ПК, регулятора расхода, термостатируемого канала, разъемов для подачи образца и промывки тракта потоком сухого азота. Измерительная ячейка содержит электроды: индикаторный и генерирующий, на котором происходит образование свободного йода.
Анализаторы 875 KF поставляются предварительно сконфигурированными и могут включать дополнительные устройства для автоматической замены реагентов в измерительной ячейке, а также комплектом для автоматической промывки растворителем.
Анализаторы 875 KF управляется с помощью встроенного промышленного ПК с предустановленным программным обеспечением (ПО) tiamoTM и подключенным к нему монитором, а также интерфейсами управления (клавиатура, мышь).

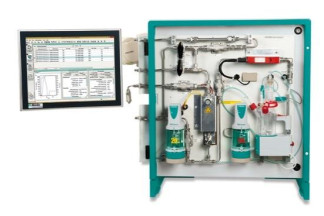

Общий вид анализаторов 875 KF представлен на рисунке 1.
Пломбирование анализаторов 875 KF не предусмотрено.
Анализаторы 875 KF оснащены специально разработанным программным обеспечением, которое применяется для управления, сбора данных, а также для полной автоматизации всех стадий анализа. Программное обеспечение предустановлено на встроенный в систему промышленный ПК.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | tiamoTM |
| Номер версии ПО | не ниже версии 2.0 |
| Цифровой идентификатор ПО | - |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массы оттитрованной воды, мкг | от 10 до 2000000 |
| Диапазон измерений объемной доли воды, % | от 0,0001 до 0,02 |
| Диапазон измерений массовой доли воды, % | от 0,01 до 100 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений объемной доли воды, %, в диапазонах: - от 0,0001 до 0,001 % включ. - св. 0,001 до 0,02 % включ. | 8 4 |
| Наименование характеристики | Значение |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой доли воды, %, в диапазонах: - от 0,01 до 1,0 % включ. | 3 |
| -св. 1,0 до 100,0 % включ. | 1,5 |
| Пределы допускаемой относительной погрешности измерений объемной доли воды, %, в диапазонах: - от 0,0001 до 0,001 % включ. | ±16 |
| -св. 0,001 до 0,02 % включ. | ±8 |
| Пределы допускаемой относительной погрешности измерений массовой доли воды, %, в диапазонах: - от 0,01 до 1,0 % включ. | ±6 |
| -св. 1,0 до 100,0 % включ. | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное входное давление, кПа | 4000 |
| Габаритные размеры, мм, не более: | |
| - высота | 600 |
| - ширина | 670 |
| - длина | 470 |
| Масса, кг, не более | 56 |
| Параметры электропитания: | |
| - напряжение переменного тока, В | 230±22 |
| - частота переменного тока, Гц | 55±5 |
| Потребляемая мощность, Вт, не более | 2200 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °C | от +5 до +45 |
| - относительная влажность воздуха, %, не более | 60 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов | 875 KF Gas Analyzer | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 50-241-2018 | 1 экз. |
Осуществляется по документу МП 50-241-2018 «ГСИ. Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer. Методика поверки», утвержденному ФГУП «УНИИМ» 19 июля 2018 г.
Основные средства поверки:
- стандартные образцы состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-М-2) ГСО 10532-2014 с относительной погрешностью аттестованного значения в диапазоне св.0,0001 до 0,001 % не превышающей ±8 % и в диапазоне св. 0,001 до 0,05 % не превышающей 5 %;
- стандартный образец массовой доли воды (ВОЖСО2 УНИИМ) ГСО 10797-2016 с диапазоном аттестованных значений массовой доли воды от 0,05 до 0,50 % и с относительной погрешностью аттестованного значения СО ±3 %;
- стандартный образец массовой доли воды (ВОЖ СО3 УНИИМ) ГСО 10798-2016 с диапазоном аттестованных значений св. 0,5 до 5,0 % и с относительной погрешностью аттестованного значения СО ±1,5 %;
- рабочий эталон единицы массы 1-го разряда в диапазоне значений от 0,01 до 220 г по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на переднюю панель анализаторов в соответствии с рисунком 1.
приведены в эксплуатационном документе.
Техническая документация изготовителя «Metrohm AG», Швейцария
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
