| Номер в госреестре | 72974-18 |
| Наименование СИ | Системы бесконтактных измерений линейных перемещений |
| Обозначение типа СИ | Q-400 |
| Изготовитель | "Dantec Dynamics GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы бесконтактных измерений линейных перемещений Q - 400 (далее системы) предназначены для бесконтактных измерений линейных перемещений.
Принцип действия систем основан на отслеживании перемещений точек контрастного неупорядоченного рисунка (спекла), нанесенного на объект измерения, на видеоизображении измеряемого объекта.
Конструктивно системы состоят из комплекта цифровых видеокамер (от 2 до 8) с объективами, осветителя высокой интенсивности на основе низковольтных светодиодов, контроллера синхронизации сигналов цифровых камер и управляющего персонального компьютера с программным обеспечением (ПО). Внешний вид систем приведен на рис. 1.
Цифровые видеокамеры могут комплектоваться различными объективами. Выбор объектива зависит от условий проведения измерений, а именно от размеров измеряемого объекта (общих размеров группы измеряемых одновременно объектов) и расстояния от камеры до плоскости объекта. Цифровые видеокамеры устанавливаются на одном или нескольких штативах для фиксации положения. Процедура проведения измерений требует, чтобы контролируемая область объекта находилась в поле видимости как минимум двух соседних цифровых камер системы.
Системы поставляются 10 модификаций, отличающихся размерами матрицы цифровой камеры и ее быстродействием (таблица 3). В зависимости от размеров поставляемых калибровочных панелей системы могут работать в разных диапазонах измерений перемещений (таблица 4).
Дополнительно системы одной модификации могут отличаться диапазоном измерений, комплектацией объективов и набором калибровочных панелей. Диапазон измерения указывается в паспорте системы в соответствии с таблицей 4.
Пломбирование систем от несанкционированного доступа не предусмотрено.

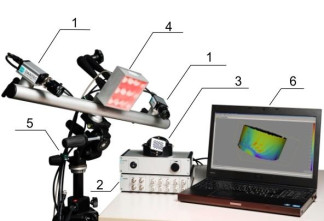

Рисунок 1 - Внешний вид систем бесконтактных измерений линейных перемещений Q - 400 (1 - видеокамера с объективом, 2 - управляющий контроллер,
3 - калибровочная панель, 4 - диодный осветитель, 5 - штатив, 6 - компьютер)
Системы оснащены программным обеспечением (ПО) ISTRA 4D. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы.
Таблица 1 - Идентификационные данные ПО систем бесконтактных измерений линейных
| ремещений Q - 400 | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ISTRA 4D |
| Номер версии (идентификационный номер) ПО | v.4.4.3 и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Основной защитой ПО является электронная лицензия, поставляемая в виде файла лицензии и электронного ключа, работающего только в совокупности с файлом лицензии. Вторая защита косвенная, которая опирается на специализированную комплектацию системы, имеющую строгое соответствие с имеющимися компонентами (контроллером и измерительными устройствами), которые в свою очередь являются уникальными по своим техническим характеристикам. Это позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения систем соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Основные метрологические характеристики систем
Q-400-
15420
Q-400-
15305
Q-400-
15360
Q-400-
15404
Q-400-
15450
Q-400-
15331
Q-400-
15370
Q-400-
15380
Q-400-
15350
Q-400-
SPLAB
Модификация
Пределы
допускаемой
абсолютной
погрешности
измерений
перемещений,
мкм*
±0,16L
±0,12L
±0,10L
±0,08L
±0,06L
±1,0L
Диапазоны
измерений
перемещений,
мм
от 0,01 до 4,00
от 0,015 до 6,000
от 0,02 до 8,00
от 0,03 до 12,00
от 0,04 до 16,00
от 0,06 до 24,00
от 0,11 до 50,00
от 0,15 до 60,00
от 0,2 до 70,0
от 0,23 до 70,00
от 0,35 до 70,00
от 0,35 до 100,00
от 0,5 до 100,00
от 0,75 до 100,00
Примечание: * L - сумма максимального перемещения и размера калибровочной панели X, мм
Лист № 4 Всего листов 6
Таблица 3 - Технические характеристики систем_
| Модификация | Частота регистрации, Гц | Размеры матрицы камеры, пиксели | Габаритные размеры видеокамер (ДxШxВ), мм, не более |
| Q-400-15420 | 165 | 1920x1200 | 500x300x300 |
| Q-400-15305 | 30 | 1624x1234 | |
| Q-400-15360 | 62 | 1600x1200 | |
| Q-400-15404 | 560 | 2336x1728 | |
| Q-400-15450 | 75 | 2448x2048 | |
| Q-400-15331 | 15 | 2452x2056 | |
| Q-400-15370 | 15 | 2752x2206 | |
| Q-400-15380 | 12 | 3384x2704 | |
| Q-400-15350 | 7 | 4896x3264 | |
| Q-400-SPLAB | 12 000 | 1280x800 |
Таблица 4 - Диапазоны измерений перемещений в зависимости от размера калибровочной панели X
| Диапазоны измерений перемещений, мм | Размер калибровочной панели X, мм, не более | Расстояние от камеры до плоскости объекта, мм |
| от 0,01 до 4 | 10 | 80 |
| от 0,015 до 6 | 15 | 120 |
| от 0,02 до 8 | 20 | 150 |
| от 0,03 до 12 | 30 | 250 |
| от 0,04 до 16 | 40 | 330 |
| от 0,06 до 24 | 60 | 500 |
| от 0,11 до 50 | 80 | 650 |
| от 0,15 до 60 | 110 | 800 |
| от 0,2 до 70 | 150 | 1000 |
| от 0,23 до 70 | 200 | 1600 |
| от 0,35 до 70 | 230 | 2000 |
| от 0,35 до 100 | 350 | 3000 |
| от 0,5 до 100 | 500 | 4000 |
| от 0,75 до 100 | 750 | 6000 |
Таблица 5 - Параметры электрического питания и условия эксплуатации систем
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 47,5 до 52,5 |
| Условия эксплуатации: - нормальная область значения температур, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 10 до 80 от 84 до 106 |
Таблица 5 - Комплектность систем
| Наименование | Обозначение | Количество |
| Система бесконтактных измерений линейных перемещений | Q - 400 | 1 шт. |
| Видеокамера с объективом | - | * от 2 до 8 шт. |
| Управляющий контроллер | - | 1 шт. |
| Калибровочные панели | - | 1 шт. или более |
| Диодный осветитель | - | 1 шт. или более |
| Штатив | - | 1 шт. или более |
| Компьютер с ПО | - | 1 *1 1 шт. |
| Руководство по эксплуатации | НТ С8Q400.001.001 РО | 1 экз. |
| Паспорт системы | НТ С8Q400.001.004 ПС | 1 экз. |
| Методика поверки | МП № 203-30-2018 | 1 экз. |
| Примечание: Количество комплектуется исходя из требований заказчика; *1 тт Поставляется опционально. | ||
осуществляется по документу МП № 203-30-2018 «Системы бесконтактных измерений линейных перемещений Q - 400. Методика поверки», утвержденному ФГУП «ВНИИМС» 11 июля 2018 г.
Основное средство поверки: система лазерная координатно-измерительная API RADIAN (Рег. № 52269-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-производителя
| Зарегистрировано поверок | 94 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
