| Номер в госреестре | 72975-18 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | SITRANS LR250, SITRANS LR560 |
| Изготовитель | "Siemens AG", Германия; производственная площадка: "Siemens SAS", Франция |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные SITRANS LR250, SITRANS LR560 предназначены для измерений уровня жидких сред и сыпучих материалов.
Принцип действия уровнемеров радарных SITRANS LR250, SITRANS LR560 основан на измерении интервала времени между излучением импульса и получением отражённого от поверхности среды эхо-сигнала.
Уровнемеры радарные SITRANS LR250, SITRANS LR560 состоят из электронного блока и антенны.
Электронный блок вырабатывает сигнал частотой 25 ГГц (модификация SITRANS LR250) или 78 ГГц (модификация SITRANS LR560), который передаётся на антенну. Импульсы излучаются антенной с заданной частотой повторения. Отражённый эхо-сигнал принимается и преобразуется в цифровой профиль эхо-сигнала. В электронном блоке профиль сигнала подвергается анализу, по результатам которого определяется значение уровня. Измеренное значение уровня отображается на жидкокристаллическом дисплее и преобразуется в сигнал аналогового или цифрового выхода.
Уровнемеры радарные SITRANS LR250, SITRANS LR560 обеспечивают отображение измеренных значений уровня и передачу измерительной информации в аналоговом (от 4 до 20 мА с наложенным HART-протоколом) или цифровом (Modbus, Profibus РА или Foundation Fieldbus) виде.
Уровнемеры радарные SITRANS LR250, SITRANS LR560 отличаются диапазоном измерений, погрешностью и техническими характеристиками, кроме того уровнемеры радарные SITRANS LR250 могут изготавливаться с разными типами антенн. Антенны отличаются габаритными размерами и типом присоединения.
Уровнемеры радарные SITRANS LR560 выпускаются в двух исполнениях 7ML54400 и 7ML54401 отличающиеся диапазоном измерений.

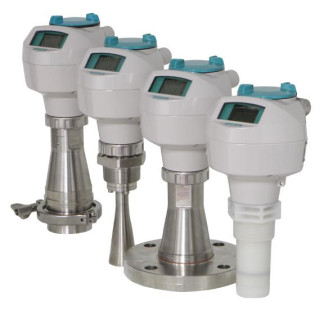

Общий вид средства измерений представлен на рисунке 1.
Пломбирование уровнемеров радарных SITRANS LR250, SITRANS LR560 не предусмотрено.
Встроенное программное обеспечение (далее - ПО) используется для сбора, обработки, отображения и передачи информации об измерениях. ПО не изменяемое, контрольная сумма прописана в энергонезависимой памяти, к которой нет доступа.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационные наименование ПО | SITRANS LR250 | SITRANS LR560 |
| Номер версии (идентификационный номер) ПО | не ниже 1.03.04-xx | не ниже 1.00.02-хх |
| Цифровой идентификатор ПО (контрольная сумма) | 0x0C8F | 0x47C0 |
Таблица 2 - Метрологические характеристики уровнемеров радарных SITRANS LR250
| Наименование характеристики | Значение |
| Диапазон измерений уровня, м: - для антенн диаметром до 50 мм включ. - для антенн диаметром св. 50 мм | от 0,05 1) до 10 от 0,05 1) до 20 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня, мм: - в диапазоне от 0,05 до 0,3 м включ. - в диапазоне св. 0,3 до 10 м включ. | ±10 ±3 |
| Пределы допускаемой основной относительной погрешности измерений уровня свыше 10 м, % | ±0,03 |
| Пределы допускаемой дополнительной относительной погрешности измерений уровня от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,003 |
| Пределы допускаемой абсолютной погрешности токового выхода от 4 до 20 мА, мА | ±0,02 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| 1) От конца антенны. | |
Таблица 3 - Метрологические характеристики уровнемеров радарных SITRANS LR560, исполнения 7ML54400 и 7ML54401
| Наименование характеристики | Значение | |
| 7ML54400 | 7ML54401 | |
| Диапазон измерений уровня, м | от 0,4 до 40 | от 0,4 до 100 |
| Пределы допускаемой абсолютной погрешности измерений уровня до 10 м включ., мм | ±25 | |
| Пределы допускаемой относительной погрешности измерений уровня св. 10 м, % | ±0,25 | |
| Пределы допускаемой абсолютной погрешности токового выхода от 4 до 20 мА, мА | ±0,02 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |
| SITRANS LR250 | SITRANS LR560 | |
| 1 | 2 | 3 |
| Г абаритные размеры, мм, не более | 154x185x196 | 110x67 |
| Г абаритные размеры антенны: - диаметр, мм, не более - длина, мм, не более | 100 220 | 100 1285 |
| Масса, кг, не более | 3,0 | 4,2 |
| Количество выходных каналов: - аналоговых - цифровых | ||
| Параметры электрического питания: - напряжение постоянного тока, В | ЧО + 2 | 24+6, 24 -65 |
| Давление измеряемой среды, МПа | от 0 до 4,0 | от 0 до 0,3 |
| 1 | 2 | 3 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +80 | |
| Диапазон температуры рабочей среды, °С: - по заказу | от -40 до +80 от -40 до +200 | от -40 до +100 от -40 до +200 |
| Средний срок службы, лет | 12 | |
наносится на корпус уровнемера в виде шильдика или наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность с | редства измерений | |
| Наименование | Обозначение | Количество |
| Уровнемер радарный | SITRANS LR250 или SITRANS LR560 | 1 шт. |
| Пульт программирования | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5379-449-2018 | 1 экз. |
осуществляется по документу РТ-МП-5379-449-2018 «ГСИ. Уровнемеры радарные SITRANS LR250, SITRANS LR560. Методика поверки», утверждённому ФБУ «Ростест-Москва» 10 августа 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая YAMAYO STILON ZNX30-3X (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32251-06);
- рулетка измерительная металлическая D 80, класс точности 2 по ГОСТ 7502-98 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 21096-12);
- дальномер лазерный Leica DISTO D3 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38321-08), диапазон измерений от 0,05 до 100 м, погрешность ±(1,0 мм + 0,1 мм/м);
- калибратор многофункциональный MC5-R (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22237-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «Siemens AG», Германия
| Зарегистрировано поверок | 309 |
| Поверителей | 15 |
| Актуальность данных | 17.11.2024 |
