| Номер в госреестре | 72976-18 |
| Наименование СИ | Установки поверочные переносные |
| Обозначение типа СИ | Эталон |
| Изготовитель | ООО "Юпитер", г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные переносные Эталон предназначены для измерений, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости.
Принцип работы установок поверочных переносных Эталон основан на измерении объема жидкости в потоке и объемного расхода жидкости с помощью первичного преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерений.
Конструктивно установки поверочные переносные Эталон выполнены в переносном (транспортируемым) пластмассовом корпусе. Внутри корпуса расположены основные функциональные узлы: первичный преобразователь расхода, измерительно-вычислительный комплекс. Установки поверочные переносные Эталон так же могут оснащаться (опционально) преобразователем температуры окружающей среды и влажности.
Подключение установок поверочных переносных Эталон к гидравлическому тракту, в котором расположено поверяемое средство измерений, производится с помощью гибких шлангов через быстроразъемные соединения. Жидкость протекает через поверяемое средство измерений, входной гидравлических тракт, первичный преобразователь расхода и сливается через выходной гидравлических тракт с запорно-регулирующей арматурой в канализацию.
Объемный расход жидкости и объем жидкости в потоке вычисляются измерительновычислительным комплексом на основе данных, полученных от первичного преобразователя расхода.
Измерительно-вычислительный комплекс управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемого средства измерений и средств измерений установки, а также выводит полученные данные на дисплей установки и/или через интерфейсы связи (карта памяти).
Информацию с поверяемого средства измерения считывают визуально по показаниям его индикатора и вводят в измерительно-вычислительный комплекс, либо показания с поверяемого средства измерения фиксируются автоматически при помощи фотокамеры.
После проведения поверки средства измерения в энергонезависимой памяти измерительно-вычислительный комплекса сохраняется протокол поверки.

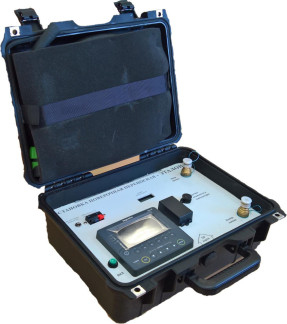

Общий вид установок поверочных переносных Эталон приведен на рисунке 1.
Рисунок 1 - Общий вид установок поверочных переносных Эталон
Пломбирование установок поверочных переносных Эталон не предусмотрено.
Программное обеспечение установок поверочных переносных Эталон встроенное. Программное обеспечение установок поверочных переносных Эталон предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на дисплей установки.
Программное обеспечение не влияет на метрологические характеристики установок поверочных переносных Эталон.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Эталон ПО |
| Номер версии (идентификационный номер) ПО | не ниже1.0хх |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики установок поверочных переносных Эталон приведены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| 1 | 2 |
| Диапазон измеряемого расхода жидкости, м3/ч | от 0,01 до 3 |
| Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке и объемного расхода жидкости, % | ±0,3 |
| Диапазон измерений температуры окружающей среды, °С | от 5 до 50 |
| Пределы допускаемой абсолютной погрешности при измерении температуры окружающей среды, °С | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| 1 | 2 |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 |
| Температура измеряемой среды, °С | от +5 до +90 |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Напряжение питания постоянного тока, В | 24±0,2 |
| Напряжение питания переменного тока, В | 220±10 |
| Потребляемая мощность, Вт, не более | 20 |
| Г абаритные размеры, мм, не более | |
| - высота | 180 |
| - ширина | 350 |
| - длина | 450 |
| Масса, кг, не более | 10 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +40 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 20 000 |
| Средний срок службы, лет | 12 |
наносится на маркировочную табличку, закрепленную на корпусе установок поверочных переносных Эталон и на титульных листах по центру вверху руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность установок поверочных переносных Эталон
| Наименование | Обозначение | Количество, шт. |
| У становка поверочная Эталон | - | 1 шт. |
| Методика поверки | МП 0802-1-2018 | 1 экз. |
| Руководство по эксплуатации | 0001.001 РЭ | 1 экз. |
| Паспорт | 0001.001 ПС | 1 экз. |
осуществляется по документу МП 0802-1-2018 «Инструкция. ГСИ. Установки поверочные переносные Эталон. Методика поверки», утвержденному ФГУП «ВНИИР» 29.06.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 с диапазоном воспроизведения температуры от 5 до 50 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установок поверочных переносных Эталон.
приведены в эксплуатационной документации.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4213-001-0475239-17 Установки поверочные переносные Эталон. Технические условия
