| Номер в госреестре | 72977-18 |
| Наименование СИ | Каналы силоизмерительные |
| Обозначение типа СИ | КСИ |
| Изготовитель | ООО "Инженерное Бюро Воронежского Акционерного Самолетостроительного Общества" (ВАСО), г. Воронеж |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы силоизмерительные КСИ (далее - КСИ) предназначены для измерений силы на канатах грузоподъемных кранов в составе ограничителей грузоподъёмности, которые служат для защиты кранов от перегрузок при подъеме грузов.
Принцип действия КСИ заключается в измерении силы на канатах грузоподъемных кранов с помощью тензометрических датчиков силы. Аналоговые сигналы от тензорезисторных датчиков передаются на электронный блок, где обрабатываются и преобразуются в цифровой сигнал для последующей визуализации.
Конструктивно КСИ состоят из силоизмерительного блока, состоящего из двух датчиков весоизмерительных тензорезисторных М70-30-С3 (для модификации КСИ-160) и М70-10-С3 (для модификации КСИ-32) (рег. № 53673-13) с узлами встройки, и оборудования силоизмерительного канала, состоящего из соединительной коробки и нормирующего преобразователя, установленных на монтажной панели. Нормирующий преобразователь предназначен для питания тензорезисторных датчиков требуемым напряжением, получения и обработки аналогового сигнала с выхода тензорезисторных датчиков и преобразования его в цифровой сигнал. Соединительная коробка предназначена для согласования уровней сигналов с тензорезисторных датчиков с нормирующим преобразователем.
КСИ выпущены в следующих модификациях: КСИ-160 и КСИ-32, которые отличаются между собой метрологическими характеристиками.

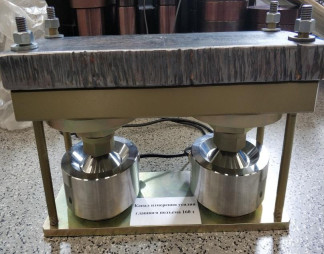

Рисунок 3 - Общий вид силоизмерительного Рисунок 4 - Общий вид оборудования
блока КСИ-32 силоизмерительного канала КСИ-32
Пломбирование каналов силоизмерительных КСИ не предусмотрено.
Для работы с КСИ применяется программное обеспечение «eNodView» (далее - ПО). ПО служит для проведения измерений и отображения результатов измерений.
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | eNodView |
| Номер версии (идентификационный номер ПО), не ниже | V708-I |
| Цифровой идентификатор ПО | 70C63C27 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | КСИ-160 | КСИ-32 |
| Наибольший предел измерения силы (НИИ), кН (тс) | 490,33 (50) | 127,48 (13) |
| Наименьший предел измерений силы, кН (тс) | 24,52 (2,5) | 9,8 (1) |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | КСИ-160 | КСИ-32 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +40 от 30 до 80 | |
| Параметры электрического питания: - напряжение постоянного тока, В | от 12 до 24 | |
| Потребляемая мощность, Вт, не более | 6 | |
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШхВ), мм, не более: | |
| - силоизмерительный блок | 360x145x165 |
| - оборудование силоизмерительного канала | 85x176x40 |
| Масса, кг, не более: | |
| - силоизмерительный блок | 25 |
| - оборудование силоизмерительного канала | 0,7 |
наносится фотохимическим способом на бирку, расположенную на монтажной панели оборудования силоизмерительного канала, и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Канал силоизмерительный КСИ-32 | - | 1 шт. |
| Канал силоизмерительный КСИ-160 | - | 1 шт. |
| Паспорт канала силоизмерительного КСИ-32 | КСИ.00.00.00.00-01 ПС | 1 экз. |
| Паспорт канала силоизмерительного КСИ-160 | КСИ.00.00.00.00 ПС | 1 экз. |
| Программное обеспечение для подключения к персональному компьютеру | 1 шт. | |
| Руководство по эксплуатации | КСИ.00.00.00.00 РЭ | 1 экз. |
| Методика поверки | МП АПМ 36-18 | 1 экз. |
осуществляется по документу МП АПМ 36-18 «Каналы силоизмерительные КСИ. Методика поверки», утверждённому ООО «Автопрогресс-М» «13» августа 2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.640-2014 - силовоспроизводящая машина (1 - 500) кН, ПГ ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация ООО «Инженерное Бюро ВАСО», Россия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
