| Номер в госреестре | 72980-18 |
| Наименование СИ | Весы платформенные для статического взвешивания |
| Обозначение типа СИ | "СКЕЙЛ" |
| Изготовитель | Общество с ограниченной ответственностью "Скейл Энтерпрайз" (ООО "Скейл Энтерпрайз"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные для статического взвешивания «СКЕЙЛ» (далее — средство измерений) предназначены для измерений массы.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. Результаты измерений отображаются в визуальной форме на дисплее.
Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011, имеет модульную конструкцию и состоит из грузоприемного устройства (далее — ГПУ) и весоизмерительного прибора (далее — индикатора).
ГПУ представляет собой металлическую конструкцию в виде платформы для принятия нагрузки, опирающуюся на весоизмерительные датчики одного из следующих типов:
- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM (Госреестр № 51261-12), модификации BSA и BSS;
- датчики весоизмерительные тензорезисторные SQC (Госреестр № 59556-14).
Сигнальные кабели датчиков в зависимости от исполнения весов подключаются к
индикатору через соединительную коробку.

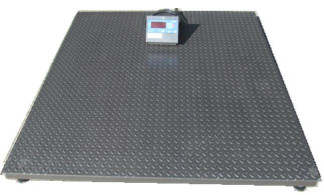

Общий вид ГПУ представлен на рисунке 1.
Индикатор — электронное устройство, включающее в себя: аналого-цифровой преобразователь сигнала датчиков, микропроцессор обработки измерительной информации, дисплей для визуального отображения результатов измерений, клавиши управления, а также интерфейсы передачи измерительной информации в виде цифрового электрического сигнала (RS 232С, RS-485, RS-422C):
- приборы весоизмерительные CI, BI, NT и PDI (Госреестр № 50968-12);
- индикаторы весоизмерительные CI-600A (Госреестр №68370-17);
- индикаторы весоизмерительные СКИ-12 (Госреестр № 58661-14).
Общий вид индикаторов и места нанесения пломб представлены на рисунках 2 - 4. Для защиты от несанкционированного доступа к внутренним частям средства измерений и изменений параметров их настройки и регулировки используется пломбировка свинцовой пломбой, мастичной пломбой или разрушаемой наклейкой корпуса индикатора или переключателя настройки (в зависимости от исполнения индикатора).
Модификации средства измерений отличаются максимальной нагрузкой, особенностями конструкции ГПУ и имеют обозначения вида:
СКЕЙЛ [1][2][3] [4]
Где:
[1] — условное обозначение максимальной нагрузки, т: 0,5; 1; 1,5; 2; 3; 5.
[2] — особенности конструкции ГПУ:
СКП: платформа прямоугольной формы;
СКТ: низкопрофильная платформа с пандусами;
СКУ: платформа П-образной формы;
СКБ: низкопрофильная платформа в виде двух балок для взвешивания паллет;
[3] — материал платформы: (Н): из нержавеющей стали; обозначение отсутствует — из конструкционной стали;
[4] — обозначение габаритных размеров платформы (для СКП и СКТ) в формате: ДДШШ, где ДД и ШШ — соответственно, длина и ширина грузоприемной платформы в дм.
Место расположения пломбы Индикатор СКИ-12
Место расположения пломбы
; Индикатор CI-6000A
Индикатор PDI
j jgg; i ** it
Место расположения пломбы
Индикатор CI-600A Рисунок 4 — Общий вид и место пломбировки индикаторов CI, NT, BI
Программное обеспечение (далее - ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки индикатора средства измерений. Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без нарушения защитной пломбы, вскрытия корпуса и изменения положения переключателя настройки и регулировки.
Изменение ПО через интерфейс пользователя невозможно. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО (таблицы 1 и 2) отображаются при включении средства измерений.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение (для индикаторов) | ||||
| СКИ-12 | CI-5200A | CI-6000A | CI-200A | CI-1560A | |
| Идентиф икационное наименование ПО | — | — | — | — | — |
| Номер версии (идентификационный номер) ПО * | V-1.XX | 1.0010; 1.0020; 1.0030 | 1.01; 1.02; 1.03 | 1.20; 1.21; 1.22 | 1.00; 1.01; 1.02 |
| Цифровой идентификатор ПО | — | — | — | — | — |
| * «х» принимает значения от 0 до 9 и не относится к метрологически значимому ПО. Номер версии ПО не ниже указанного | |||||
Таблица 2 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение (для индикаторов) | ||||
| CI-2001AC CI-2400BS | BI-100RB | NT-200A | PDI | CI-600A | |
| Идентиф икационное наименование ПО | — | — | — | — | — |
| Номер версии (идентификационный номер) ПО * | 1.00; 1.01; 1.02 | 1.01; 1.02; 1.03 | 203; 204; 205 | 2.18; 2.19; 2.20 | 1.XX |
| Цифровой идентификатор ПО | — | — | — | — | — |
| * «х» принимает значения от 0 до 9 и не относится к метрологически значимому ПО. Номер версии ПО не ниже указанного | |||||
Таблица 3 — Метрологические характеристики
| Наименование характеристики | Значение | ||
| СКЕИЛ-0,5... | СКЕЙЛ-1... | СКЕЙЛ-1,5... | |
| Класс точности по ГОСТ OIML R 76-1—2011 | III | ||
| Максимальная нагрузка Max, кг | 500 | 1000 | 1500 |
| Поверочный интервал е, действительная цена деления (шкалы) d, e=d, кг | 0,2 | 0,5 | 0,5 |
Продолжение таблицы 3
| Число поверочных интервалов n | 2500 | 2000 | 3000 |
| Диапазон уравновешивания тары, кг | 100 % Мах | ||
| Наименование характеристики | Значение | ||
| СКЕЙЛ-2... | СКЕЙЛ-3... | СКЕЙЛ-5... | |
| Класс точности по ГОСТ OIML R 76-1—2011 | III | ||
| Максимальная нагрузка Max, кг | 2000 | 3000 | 5000 |
| Поверочный интервал е, действительная цена деления (шкалы) d, e=d, кг | 1 | 1 | 2 |
| Число поверочных интервалов n | 2000 | 3000 | 2500 |
| Диапазон уравновешивания тары, кг | 100 % Мах | ||
Таблица 5 — Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока (номинальное), В - частота переменного тока, Гц | 220 50±1 |
| Габаритные размеры ГПУ, мм, не более - длина - ширина | 3000 3000 |
| Масса ГПУ, кг, не более | 230 |
| Условия эксплуатации: - диапазон температуры для ГПУ с датчиками BSA, оС - диапазон температуры для ГПУ с датчиками BSS, оС - диапазон температуры для ГПУ с датчиками SQC, оС - диапазон температуры для индикаторов, С - относительная влажность, % | от -10 до +50 от -40 до +50 от -30 до +70 от -10 до +40 от 0 до 85 |
наносится на титульный лист эксплуатационного документа и маркировочную табличку, расположенную на корпусе ГПУ средства измерений.
Таблица 6 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Средство измерений | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Руководство по эксплуатации индикатора | — | 1 экз. |
осуществляется по ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».
Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1—2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средства измерений.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.021—2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ТУ 4274-001-7710343855-04 «Весы платформенные для статического взвешивания «СКЕЙЛ»
