| Номер в госреестре | 72984-18 |
| Наименование СИ | Преобразователи измерительные избыточного давления |
| Обозначение типа СИ | КРТ 5М |
| Изготовитель | Общество с ограниченной ответственностью СКБ "Приборы и системы" (ООО СКБ "Приборы и системы"), Рязанская обл., Рязанский р-н, с. Подвязье |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные избыточного давления КРТ 5М (далее -преобразователи) предназначены для непрерывных измерений и преобразования избыточного давления жидких сред в унифицированный аналоговый выходной сигнал в виде электрического тока.
Принцип действия преобразователей основан на тензорезистивном эффекте.
Преобразователи состоят из измерительного и электронного блоков, размещенных в общем корпусе.
Измеряемое давление подается в измерительный блок и вызывает деформацию чувствительного элемента, которая преобразуется в изменение электрического сопротивления тензорезисторов. В результате появляется разбаланс моста. Электрическое напряжение в диагонали моста пропорционально измеряемому давлению. Сигнал разбаланса поступает в электронный блок, который обеспечивает преобразование напряжения в нормированный выходной сигнал (в виде тока).
Обозначение исполнения преобразователя имеет следующую структуру, расшифровка которой приведена в технической документации на преобразователи:
Код заказа КРТ 5М
| КРТ 5М | 1 | 2 | 3 | 4 | 5 | 6 |
| 1 Код исполнения по материалам | ||||||
| 2 Верхний предел измерений, МПа | ||||||
| 3 Пределы допускаемой основной | ||||||
| приведенной погрешности, % | ||||||
| 4 Код выходного сигнала | ||||||
| 5 Код разъема | ||||||
| 6 Обозначение ТУ | ||||||
Фотография общего вида преобразователей измерительных избыточного давления КРТ 5М представлена на рисунке 1.

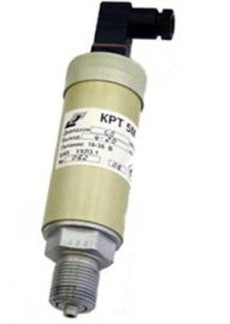

Рисунок 1 - Общий вид преобразователей измерительных избыточного давления КРТ 5М
Пломбирование преобразователей не предусмотрено
отсутствует.
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Верхние пределы измерений давления (ВПИ) (1), МПа | 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100 |
| Пределы допускаемой основной приведенной погрешности(2), у, % (от диапазона измерений) | ±0,5; ±1,0 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), % (от диапазона изменения выходного сигнала) / 10 °С: - для преобразователей с у = ±0,5 % - для преобразователей с у = ±1,0 % | ±0,45 ±0,60 |
| Нормальные условия для преобразователей: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +21 до +25 от 30 до 80 от 84 до 106,7 |
| Рабочие условия для эксплуатации преобразователей: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +70 95 от 80 до 106,7 |
| Выходной сигнал - аналоговый, в виде электрического тока, мА | от 0 до 5 от 0 до 20 от 4 до 20 |
| Номинальное напряжение питания постоянного тока, В | 36 |
| Диапазон напряжений питания постоянного тока, В | от 16 до 36 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением напряжения питания от номинального значения в диапазоне от 16 до 36 В, % (от диапазона изменения выходного сигнала) / В | ±0,01 |
| Габаритные размеры (длинахдиаметр*высота), мм, не более | 50x38x160 |
| Масса, кг, не более | 0,4 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 100000 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65 |
| Исполнение по устойчивости к климатическим воздействиям по ГОСТ 15150-69 | УХЛ* категории размещения 3.1 (группа исполнения В4 по ГОСТ Р 52931-2008), но для работы при температурах от -40 до +70 оС. |
| Примечания: (1) - нижний предел измерений преобразователей равен нулю. - вариация выходного сигнала не превышает значения допускаемой основной приведенной погрешности |у|. (2) Пределы допускаемой основной приведенной погрешности указывают в паспорте преобразователя. | |
наносится в верхнем правом углу таблички, прикрепляемой к преобразователю способом фотохимического травления, офсетной печатью или фотопечатью, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность преобразователей представлена в таблице 2.
Таблица 2 - Комплектность преобразователей
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь КРТ 5М | ИНСУ 406233.030 | 1 шт. | Пределы измерений в соответствии с заказом |
| Руководство по эксплуатации | ИНСУ406233.030РЭ | 1 экз. | 1 экз. на 10 приборов, но не менее 1 экз. в один адрес |
| Паспорт | ИНСУ406233.030ПС | 1 экз. | - |
| Методика поверки | МИ 1997-89 | 1 экз. | Допускается поставлять 1 экз. на 10 приборов, отправляемых в один адрес, но не менее 1 экз. в один адрес |
осуществляется по документу МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки» 20.06.1989 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14)
Манометр цифровой МТ210 (Регистрационный № 18413-02).
Калибратор давления CPG1500 (Регистрационный 66079-16).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).
Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ТУ 4212-028-42ЗЗ4258-2005 Преобразователи измерительные Сапфир 22 МПС; КРТ 5М. Технические условия
