| Номер в госреестре | 72985-18 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | ТН-02 |
| Изготовитель | Акционерное общество «Транснефть-Автоматизация и Метрология» (АО «Транснефть-Автоматизация и Метрология»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные ТН-02 (далее - ИВК) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей, формирования управляющих аналоговых сигналов, вычисления расхода, количества и показателей качества нефти и нефтепродуктов.
Принцип действия ИВК основан на непрерывном измерении и преобразовании входных аналоговых сигналов, поступающих от первичных измерительных преобразователей, и формировании управляющих аналоговых сигналов.
ИВК состоит из измерительных преобразователей (искробезопасных барьеров), модулей ввода/вывода аналоговых сигналов и обработки данных. Конфигурация ИВК по составу оборудования, его количеству, требованиям к функциям определяется заказом.
Состав ИВК указан в таблице 1.
Таблица 1 - Состав ИВК
| Тип сигнала | Измерительный преобразователь (искробезопасный барьер) | Модули ввода/вывода аналоговых сигналов и обработки данных |
| Аналоговый вход (сила постоянного тока) | Преобразователи измерительные ввода-вывода серии ACT модели ACT20M-AI-AO-S (регистрационный номер 69025-17) | Модули аналогового ввода AI XX 01Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16) |
| - | ||
| Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009) | Преобразователи измерительные серии MACX модификации MACX MCR-EX-SL-RTD-I-SP-NC (регистрационный номер 55661-13) | |
| Аналоговый вход (частота, импульсы) | - | Модули счета импульсов DA XX 01Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16) |
| Тип сигнала | Измерительный преобразователь (искробезопасный барьер) | Модули ввода/вывода аналоговых сигналов и обработки данных |
| Аналоговый выход (сила постоянного тока) | ACT20M (регистрационный номер 69025-17) | Модули аналогового вывода AO XX 01Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16) |
| - | ||
| Примечание - Указана максимально возможная комплектация ИВК. В зависимости от заказа в состав ИВК могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте. | ||

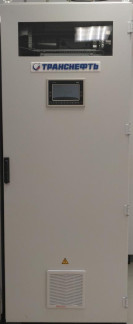

Общий вид ИВК представлен на рисунке 1.
ИВК обеспечивает выполнение следующих основных функций:
- измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;
- формирование управляющих аналоговых сигналов;
- вычисления мгновенных и средневзвешенных значений расхода, количества и показателей качества нефти и нефтепродуктов (ГОСТ Р 8.595-2004, Р 50.2.076-2010, МИ 35712016);
- обработку результатов измерений при проведении поверки и контроля метрологических характеристик в соответствии с МИ 3287-2010, МИ 3380-2012, МИ 3233-2009, МИ 3265-2010, МИ 3312-2011, МИ 3151-2008, МИ 3272-2010, МИ 3288-2010, МИ 3189-2009, МИ 2816-2012, МИ 3234-2009, ГОСТ Р 8.908-2015, МИ 35322015, И-17.060.00-ЦМО-008-14, И-17.060.00-ЦМО-009-14;
- регистрация, хранение и передача на верхний уровень информации;
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Программное обеспечение (далее - ПО) обеспечивает реализацию функций ИВК.
Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
Идентификационные данные ПО ИВК приведены в таблицах 2-8.
Таблица 2 - Идентификационные данные ПО ИВК
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | SIKNCalc.app | Sarasota.app | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 2.1.1.1 | 1.1.1.18 | 1.1.1.20 |
| Цифровой идентификатор ПО | 2A31D101 | 5889F587 | A1BA2403 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 |
Таблица 3 - Идентификационные данные ПО ИВК
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Anal ogC onverter. app | MI3380.app | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 | 1.1.1.47 | 1.1.1.37 |
| Цифровой идентификатор ПО | 444B492A | BA6C5B95 | 409A5405 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 |
Таблица 4 - Идентификационные данные ПО ИВК
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MI3233.app | MI3265.app | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 | 1.1.1.30 | 1.1.1.30 |
| Цифровой идентификатор ПО | BE141C12 | 92BFC5A4 | 21687EEE |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 |
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | KMH PP.app | KMH_PP_AREOM.app | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 | 1.2.2.1 | 1.1.1.5 |
| Цифровой идентификатор ПО | EF501008 | 1084DB15 | E1462ACC |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 |
Таблица 6 - Идентификационные данные ПО ИВК
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MI3151.app | MI3272.app | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 | 1.1.1.50 | 1.1.1.14 |
| Цифровой идентификатор ПО | F25665DA | 8A8EC471 | 99B92E3C |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 |
Таблица 7 - Идентификационные данные ПО ИВК
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MI3189.app | KMH_PV.app | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 | 1.1.2.1 | 1.1.1.2 |
| Цифровой идентификатор ПО | 7F21EA91 | 3423F417 | 5CE4A85B |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 |
Таблица 8 - Идентификационные данные ПО ИВК
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MI3571.app | MI3234.app | G0STR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.1 | 1.1.1.34 | 1.1.1.33 |
| Цифровой идентификатор ПО | 438A80CC | 538C7537 | 6AAB1DAB |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 |
ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения пароля, ведения доступного только для чтения журнала событий.
Уровень защиты ПО ИВК «высокий» в соответствии с Р 50.2.077-2014.
Таблица 9 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной погрешности при измерении силы постоянного тока (от 4 до 20 мА), %: а) основная: - при отсутствии искробезопасного барьера - при наличии искробезопасного барьера б) в рабочих условиях: - при отсутствии искробезопасного барьера - при наличии искробезопасного барьера | ±0,10 ±0,12 ±0,11 ±0,19 |
| Пределы допускаемой приведенной погрешности при измерении сигналов термопреобразователей сопротивления по ГОСТ 6651-2009 (в диапазоне от -50 до +150 °С), %: а) основная б) в рабочих условиях | ±0,15 ±0,35 |
| Пределы допускаемой относительной погрешности при измерении частоты (периода импульсного сигнала), % | ±0,01 |
| Пределы допускаемой абсолютной погрешности при измерении количества импульсов (количества импульсов за интервал времени), импульс | ±1 |
| Пределы допускаемой приведенной погрешности при воспроизведении силы постоянного тока (от 4 до 20 мА), %: а) основная: - при отсутствии искробезопасного барьера - при наличии искробезопасного барьера б) в рабочих условиях: - при отсутствии искробезопасного барьера - при наличии искробезопасного барьера | ±0,10 ±0,12 ±0,11 ±0,20 |
| Пределы допускаемой относительной погрешности при вычислении расхода, количества и показателей качества нефти и нефтепродуктов, % | ±0,05 |
| Пределы допускаемой относительной погрешности при вычислении коэффициентов преобразования преобразователей расхода при определении метрологических характеристик, % | ±0,025 |
| Примечания 1 Пределы допускаемой основной приведенной погрешности ИВК нормированы для диапазона температуры окружающей среды от +15 до +25 °С. 2 Пределы допускаемой приведенной погрешности ИВК в рабочих условиях нормированы для диапазона температуры окружающей среды от +5 до +15 °С и от +25 до +40 °С. 3 Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. | |
| Наименование характеристики | Значение |
| Количество входов подключения первичных преобразователей с выходными сигналами, шт.: | |
| - силы постоянного тока (от 4 до 20 мА) | от 8 до 50 |
| - термопреобразователей сопротивления по | |
| ГОСТ 6651-2009 | от 4 до 10 |
| - частотного/импульсного (с частотой до 10 кГц) | от 6 до 15 |
| - сигнал типа сухой контакт, не более | 2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, % | от 20 до 80, без конденсации влаги |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВ • А, не более | 0,9 |
| Габаритные размеры, мм, не более: | |
| - высота | 2200 |
| - ширина | 1200 |
| - глубина | 800 |
| Масса, кг, не более | 320 |
наносится на маркировочную табличку, закрепленную на двери каждого шкафа ИВК, с помощью специализированного струйного принтера с термическим закреплением печати, и на нижнюю часть титульных листов паспорта по центру типографским способом.
Таблица 11 - Комплектность
| Наименование | Обозначение | Количество |
| Комплексы измерительно-вычислительные ТН-02 | - | 1 шт. |
| Паспорт (формуляр) | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 1705/1-311229-2018 | 1 экз. |
осуществляется по документу МП 1705/1-311229-2018 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные ТН-02. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 17 мая 2018 г.
Основное средство поверки:
- калибратор многофункциональный и коммуникаторы BEAMEX MC6 (регистрационный номер 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИВК.
приведены в эксплуатационном документе.
ТЕВД.421000.102 ТУ Комплексы измерительно-вычислительные ТН-02. Технические условия
| Зарегистрировано поверок | 117 |
| Поверителей | 13 |
| Актуальность данных | 21.11.2024 |
