| Номер в госреестре | 72986-18 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | М8200Б |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «Метра» (ООО НПП «Метра»), Калужская обл., г. Обнинск |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные М8200Б (далее — весы) предназначены для измерений массы.
Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть сохранено в запоминающем устройстве или передано через цифровой интерфейс.
Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1—2011) (далее — датчики), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011, или устройство обработки аналоговых данных Т.2.2.3 ГОСТ OIML R 76-1—2011 совместно с персональным компьютером (далее-ПК)).
ГПУ включает в себя одну или несколько секций, представляющих собой металлическую конструкцию, каждая из которых опирается на четыре датчика. Соседние секции имеют общие точки опоры на датчики. ГПУ может быть установлено на одном уровне с поверхностью дорожного полотна (врезной вариант) или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется наклонными пандусами. ГПУ монтируется на железобетонный фундамент или другое, заранее подготовленное, недеформируемое основание (свайное, асфальтобетонное, металлическое, щебёночное и т.п.).

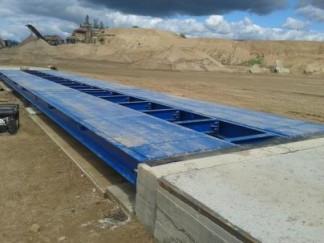

Общий вид ГПУ весов представлен на рисунке 1.
В весах используются датчики весоизмерительные тензорезисторные:
- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификация QS, Госреестр № 57673-14;
- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, ^lumn, модификации B9F, НМ9В, НМ14Н, Госреестр № 55371-13;
- датчики весоизмерительные тензорезисторные Shear Beam, модификации 65040, Госреестр № 58367-14;
- датчики весоизмерительные сжатия 740, Госреестр № 50842-12;
- датчики весоизмерительные тензорезисторные C, модификации C16A, Госреестр № 60480-15;
- датчики весоизмерительные тензорезисторные C, модификации C16A, Госреестр № 67871-17;
- датчики весоизмерительные сжатия 740DMET, Госреестр № 71570-18.
Сигнальные кабели датчиков напрямую или через соединительную коробку
подключаются к весоизмерительному прибору. В сочетании с датчиками 740DMET с цифровым выходным сигналом в качестве терминала используется прибор Микросим М10 или ПК со специализированным программным обеспечением. Индикатор или комбинация устройства обработки аналоговых данных и терминала М10 либо ПК со специализированным программным обеспечением, применяется при использовании датчиков с аналоговым выходным сигналом.
В весах используются приборы весоизмерительные Микросим, Госреестр № 55918-13 модификации М0601 и М0808 (совместно с ПК), а также терминалы М10 (изготовитель - ООО НПП «Метра», г. Обнинск). Весы оснащены интерфейсами RS-232 или RS-485, или USB.
Общий вид весоизмерительных приборов представлен на рисунке 2.
Модификации весов имеют обозначения вида М8200Б - [1] - [2] - [3] - [4] -[5] - [6], расшифровка обозначений приведена в таблице 1.
Таблица 1 — Расшифровка индексов в обозначении модификаций
| Индекс | Значение | Расшифровка |
| [1] | 30; 60; 100; 150; 15/30; 30/40; 30/60; 60/80; 60/100; 60/150 | Максимальная нагрузка (Max) - для однодиапазонных весов, (Max1/Max2) -многоинтервальных весов, в тоннах |
| [2] | От 6 до 36 | Длина грузоприемного устройства в метрах, округляется до целого числа |
| [3] | М06; ПК; М10 | Условное обозначение весоизмерительного прибора: М06 - индикатор М0601 ПК - при использовании датчиков 740DMET и остальных датчиков с М0808 М10 - терминал М10 (используется с датчиками 740DMET напрямую и с остальными датчиками через М0808) |
| [4] | B9F; НМ9В; НМ14Н; QS; С16А; 65040; 740; 740DMET | Модификация датчика |
| [5] | От 000 до 999 | Порядковый номер разработки |
| [6] | К; БФ | Способ установки весов: К - установка в котлован, БФ - установка на бетонные плиты или бетонную дорогу. Позиция отсутствует - установка на поверхность с пандусами |
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Кжимо ЛДОДПРНДТЦЯ-ИЗГСИДНТ&ЛЯ
М0808
| О О * ® с ® А * * .^hskcl О а) @ « * О | 1 |
| Пломбируемый переключатель | |
М10
т
Место установки пломбы
Программное обеспечение (далее - ПО) весов является встроенным (в случае, если ПК не используется), используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Специализированное ПО, устанавливаемое на ПК является автономным и разделено на метрологически значимую и не значимую части.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам регулировки возможен только при нарушении пломбы и изменения положения переключателя. Для дополнительной защиты автономного ПО применяется разграничение прав доступа к параметрам регулировки посредством пароля.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.
Идентификационные данные ПО отображаются при включении весов и приведены в таблице 2.
Таблица 2 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| М0601 | М0808 | М10 | ПК | |
| 1 | 2 | |||
| Идентификационное наименование ПО | — | — | — | «Сеть автомобильных весов/Автомобильные весы», ASNET, модуль весовой обработки и контроля целостности калибровочных данных ScaleLib.dll |
| Номер версии (идентификационный номер) ПО | не ниже Ed 5.xx* | не ниже Ed 0.xx*; Ed 1.хх* | не ниже 001.ххх* | не ниже 1.2.0.x* |
| Цифровой идентификатор ПО | — | — | — | — |
| * Обозначения «х» или «хх» не относится к метрологически значимому ПО. | ||||
Таблица 3
| Характеристика | Значение |
| Класс точности по ГОСТ OIML R 76-1—2011 | III |
| Диапазон уравновешивания тары | не более 100 % Мах |
Таблица 4 - Однодиапазонные весы
| Характеристика | Модификации | ||
| М8200Б-30 | М8200Б-60 | М8200Б-100 | |
| Максимальная нагрузка (Мах), т | 30 | 60 | 100 |
| Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, т | 0,01 | 0,02 | 0,05 |
| Число поверочных интервалов (n) | 3000 | 3000 | 2000 |
| Характеристика | Модификации | ||
| М8200Б-15/30 | М8200Б-30/40 | М8200Б-30/60 | |
| Максимальная нагрузка (Мах1/Max2), т | 15/30 | 30/40 | 30/60 |
| Поверочный интервал (еi/e2) и действительная цена деления шкалы (di/d2) ei=du т | 0,005/0,010 | 0,010/0,020 | 0,010/0,020 |
| Число поверочных интервалов (n i/ni) | 3000/3000 | 3000/2000 | 3000/3000 |
Таблица 6 - Многоинтервальные весы
| Характеристика | Модификации | ||
| М8200Б-60/80 | М8200Б-60/100 | М8200Б-60/150 | |
| Максимальная нагрузка (Мах1/Max2), т | 60/80 | 60/100 | 60/150 |
| Поверочный интервал (еi/e2) и действительная цена деления шкалы (di/d2) e;=d;, т | 0,020/0,050 | 0,020/0,050 | 0,020/0,050 |
| Число поверочных интервалов (n i/n2) | 3000/1600 | 3000/2000 | 3000/3000 |
Таблица 7 - Технические характеристики
| Диапазон температуры для ГПУ, °C, при использовании | |
| датчиков: | |
| - QS; | от -10 до +40 |
| - B9F, НМ9В, НМ14Н; | от -30 до +40 |
| - 65040; | от -10 до +40 |
| - 740; | от -30 до +40 |
| - C16A; | от -50 до +50 |
| - 740DMET | от -40 до +40 |
| Диапазон температуры для весоизмерительных приборов °C: - М0601 и М0808; | от -35 до +40 |
| - М10; | от 0 до +45 |
| - ПК | от 0 до +40 |
| Параметры электропитания весов от сети переменного тока: напряжение, В; | ооА +10%. 220 -15% ; |
| частота, Гц | 50±1 |
| Габаритные размеры грузоприемного устройства весов, м, не более | |
| - длина | 36 |
| - ширина | 8 |
| Масса весов, т, не более | 100 |
наносят на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Таблица 8 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Компакт-диск с программным обеспечением | — | 1 шт. |
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 (гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1—2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 4274-240-10850066-2018 Весы автомобильные М8200Б. Технические условия
| Зарегистрировано поверок | 1725 |
| Поверителей | 70 |
| Актуальность данных | 17.11.2024 |
