| Номер в госреестре | 72994-18 |
| Наименование СИ | Штангенрейсмасы |
| Обозначение типа СИ | Garant серии 44 |
| Изготовитель | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы Garant серии 44 (далее штангенрейсмасы) предназначены для измерений высотных размеров и проведения разметочных работ.
Принцип действия штангенрейсмасов Garant серии 44 основан на сравнении измеряемого размера с высотой перемещения рамки с разметочной ножкой по вертикальной металлической штанге.
Для штангенрейсмасов с отсчетом по нониусу показания снимаются по основной и дополнительной шкалам. Основная шкала служит для отсчета значения перемещения рамки в целых делениях шкалы. Дополнительная шкала, называемая нониусом, служит для повышения точности отсчета до долей деления основной шкалы.
У штангенрейсмасов с цифровым отсчетным устройством линейное перемещение рамки преобразуется в цифровой сигнал с выводом показаний на жидкокристаллический дисплей.
Штангенрейсмасы состоят из основания с жестко закрепленной на нем вертикальной направляющей (металлической штангой), по которой перемещается рамка с отсчетным устройством. Рамка снабжена разметочной ножкой с измерительным наконечником из твердого сплава. Штангенрейсмасы оснащены устройством микрометрической подачи рамки, а также имеют возможность регулировки шкалы при помощи специального устройства, расположенного в верхней части штанги. Стопорные винты позволяют фиксировать положения рамки, шкалы и устройства микрометрической подачи относительно штанги.
Штангенрейсмасы выпускаются в двух модификациях:
- модификация 44 3450 отличается отсчетным устройством в виде нониуса с лупой для более удобного считывания результатов измерений. Отсчет измеренных значений осуществляется методом непосредственной оценки совпадения миллиметровых делений шкалы, нанесенных на штангу с делениями нониуса, расположенного на рамке. Штангенрейсмасы данной модификации выпускаются в двух исполнениях: 44 3450_300 и 44 3450_600 отличающихся метрологическими характеристиками.
- модификация 44 4000 отличается наличием цифрового отсчетного устройства. Отсчет измеренных значений производится непосредственно считыванием показаний на жидкокристаллическом дисплее цифрового отсчетного устройства. Штангенрейсмасы данной модификации выпускаются в двух исполнениях: 44 3450_300 и 44 3450_600 отличающихся метрологическими характеристиками.
Штангенрейсмасы имеют обозначение 44 ХХХХ_ХХХ, где:
44 - серия;
44 ХХХХ - модификация;
ХХХ - диапазон измерений, мм.
Общий вид средства измерений представлен на рисунке 1.
Пломбирование штангенрейсмасов не предусмотрено.

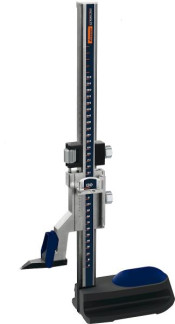

а) штангенрейсмас модификации 44 3450 б) штангенрейсмас модификации 44 4000
Рисунок 1 - Общий вид средства измерений
отсутствует.
Таблица 1 - Метрологические характеристики штангенрейсмасов модификации 44 3450
| Наименование характеристики | Значение для исполнений | |
| 44 3450_300 | 44 3450_600 | |
| Диапазон измерений, мм | от 0 до 300 | от 0 до 600 |
| Цена деления нониуса, мм | 0,02 | |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±0,05 | ±0,08 |
| Наименование характеристики | Значение для исполнений | |
| 44 4000_300 | 44 4000_600 | |
| Диапазон измерений, мм | от 0 до 300 | от 0 до 600 |
| Цена единицы наименьшего разряда, мм | 0,01 | |
| Пределы допускаемой абсолютной погрешности измерений, мм | ±0,04 | ±0,05 |
Таблица 3 - Основные технические характеристики штангенрейсмасов Garant серии 44
| Наименование характеристики | Значение для исполнений | |||
| штангенрейсмасы модификации 44 3450 | штангенрейсмасы модификации 44 4000 | |||
| 44 3450_300 | 44 3450_600 | 44 4000_300 | 44 4000_600 | |
| Габаритные размеры, мм, не более: | ||||
| - высота | 510 | 810 | 510 | 810 |
| - ширина | 110 | 110 | 110 | 110 |
| - длина | 270 | 270 | 270 | 270 |
| Поперечное сечение измерительной | ||||
| штанги, мм, не более | ||||
| - ширина | 12 | |||
| - длина | 30 | |||
| Масса, кг, не более | 8 | 11 | 8 | 10 |
| Условия эксплуатации: | ||||
| - температура окружающей среды, | ||||
| °С | от +15 до +25 | |||
| - относительная влажность при | ||||
| температуре 25 °С, %, не более | 80 | |||
| Средний срок службы, лет, не менее | 3 | |||
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенрейсмас Garant серии 44 | 44 ХХХХ_ХХХ | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Элемент питания | CR 2032 | 1 шт.* |
| Игла разметочная, твердосплавная | - | 1 шт.** |
| Методика поверки | МП 49-233-2018 | 1 экз.*** |
| * Поставляется для штангенрейсмасов Garant серии 44 модификации 44 4000; ** Поставляется по дополнительному заказу; *** Поставляется один экземпляр в один адрес. | ||
осуществляется по документу МП 49-233-2018 «ГСИ. Штангенрейсмасы Garant серии 44. Методика поверки», утвержденному ФГУП «УНИИМ» 22 августа 2018 г.
Основные средства поверки:
Рабочий эталон 4-го разряда единицы длины по ГОСТ Р 8.763-2011 (меры длины концевые плоскопараллельные).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
| Зарегистрировано поверок | 43 |
| Поверителей | 14 |
| Актуальность данных | 16.09.2024 |
