| Номер в госреестре | 72996-18 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | Drager Рас мод/ Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00** |
| Изготовитель | "Drager Safety AG & Co. KGaA", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы Drager Рас моделей Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00** (далее - газоанализаторы) предназначены для измерения объемной доли кислорода, диоксида углерода и вредных газов в воздушных средах.
Принцип действия газоанализаторов — электрохимический.
Г азоанализаторы представляют собой автоматические портативные приборы непрерывного действия, обеспечивающие контроль содержания компонентов в воздушных средах.
Конструктивно газоанализаторы состоят из одного блока, в котором установлен электрохимический сенсор, микропроцессор и блок питания. Приборы имеют цифровой дисплей, две кнопки управления, устройства сигнализации двух (по каналу оксида углерода трех) регулируемых порогов срабатывания и необходимости подзарядки батареи с выдачей светового, звукового и вибросигналов, а также ИК порт, обеспечивающий соединение с персональным компьютером. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Цвет сменной панели корпуса зависит от определяемого компонента и типа сенсора.
Газоанализаторы изготавливаются четырех моделей:
- Drager Pac 6000 тип MOG 00** с заменяемым сенсором, с индикацией в левой части дисплея количества оставшихся дней работы, отсчет которых начинается с момента первого включения, с возможностью установки регистратора данных с помощью PC;
- Drager Pac 6500 тип MOG 00** с заменяемым сенсором и регистратором данных;
- Drager Pac 8000 тип MOG 00** с заменяемым сенсором и регистратором данных;
- Drager Pac 8500 тип MOG 00** с заменяемым двойным сенсором и регистратором данных. Способ подачи анализируемого газа - диффузионный.

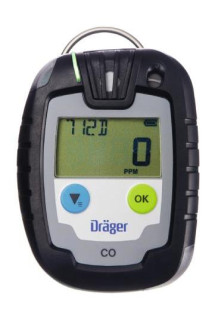

Внешний вид газоанализаторов представлен на рисунках 1, 2, 3 и 4.
Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:
- автоматический пересчет и отображение значений содержания определяемого компонента, выраженных в единицах объемной доли млн-1, в единицы массовой концентрации, мг/м3 и обратно.
- отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;
- автоматическое применение поправочных коэффициентов из библиотеки веществ при выборе калибровочного газа отличного от целевого компонента;
- расчет содержания определяемого компонента;
- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль внутренних параметров газоанализатора (заряд батареи).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализатор может поставляться с блоком памяти для вывода данных на компьютер с использованием разработанными фирмой специальными программами GasVision и СС-Vision.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 8326618 |
| Номер версии (идентификационный номер) ПО | V3.02 |
| Цифровой идентификатор ПО | 0х7В2Е |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16-CCITT |
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов
| Определяемый компонент (ПДК1 в ppm), обозначение | Диапазоны показаний объемной доли | Диапазоны измерений объемной доли | Диапазоны измерений, мг/м3 | Пределы допускаемой погрешности | Номинальная цена единицы наименьшего разряда дисплея | Т 0,9, с2) | Назначе- 3) ние | |
| сенсора | Y, % | 5, % | ||||||
| Drager Pac 6000 тип MOG 00** Drager Pac 6500 тип MOG 00** | ||||||||
| Кислород (13,5) XXS О2 | от 0 до 25 % | от 0 до 5 % включ. св. 5 до 25 % | от 0 до 67200 включ. св. 67200 до 336000 | ±5 | ±5 | 0,1 млн-1 | 10 | В |
| Сероводород (7,0) XXS H2S LC | от 0 до 100 -1 млн | от 0 до 7 млн-1 включ. св. 7 до 100 млн-1 | от 0 до 9,9 включ. св. 9,9 до 141 | ±20 | ±20 | 0,1 млн-1 | 15 | K, A |
| Оксид углерода (17,5) XXS CO LC | от 0 до 2000 -1 млн | от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 | от 0 до 23 включ. св. 23 до 2323 | ±15 | ±15 | -1 1 млн | 15 | К, А |
| Диоксид серы (3,8) XXS SO2 | от 0 до 100 -1 млн | от 0 до 10 млн-1 включ. св. 10 до 100 млн-1 | от 0 до 26 включ. св. 26 до 265 | ±20 | ±20 | 0,1 млн-1 | 15 | А |
| Drager Pac 8000 тип MOG 00** | ||||||||
| Озон (0,05) XXS Ozone | от 0 до 10 млн-1 | от 0 до 10 млн-1 | от 0 до 20 | ±20 | - | 0,01 млн-1 | 10 (Т0,5) | А, К |
| Хлор (0,35) XXS Cl2 4) | от 0 до 20 млн-1 | от 0 до 1 млн-1 включ. св. 1 до 20 млн-1 | от 0 до 1,5 включ. св. 1,5 до 29 | ±20 | ±20 | 0,05 млн-1 | 30 | А |
| Определяемый компонент (ПДК1) в ppm), обозначение сенсора | Диапазоны показаний объемной доли | Диапазоны измерений объемной доли | Диапазоны измерений, мг/м3 | Пределы допускаемой погрешности | Номинальная цена единицы наименьшего разряда дисплея | 2) с С, о" Т | Назначе- 3) ние | |
| Y, % | 5, % | |||||||
| Диоксид Углерода (4900) XXS CO2 | от 0 до 5 % | от 0 до 5 % | от 0 до 91286 | ±20 | - | 0,1 % | T0,5 30 | В |
| Цианистый водород (0,3) XXS HCN | от 0 до 50 млн-1 | от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 | от 0 до 11 включ. св. 11 до 56 | ± 5 | ± 15 | 0,1 млн-1 | T0,5 10 | А |
| Фосфин (0,07) XXS PH34) | от 0 до 20 млн | от 0 до 1 млн-1 включ. св. 1 до 20 млн-1 | от 0 до 1,4 включ. св. 1,4 до 28 | ±20 | ±20 | 0,01 млн | 10 | А |
| Арсин (0,03) XXS PH34) | от 0 до 1 млн-1 | от 0 до 3,24 | ±20 | - | ||||
| Аммиак (28) XXS NH3 | от 0 до 300 -1 млн | от 0 до 20 млн-1 включ. св. 20 до 300 млн-1 | от 0 до 14 включ. св. 14 до 214 | ±15 | ±15 | 1 -1 1 млн | T0,5 10 | К, A |
| Фосген (0,12) XXS COCI2 | от 0 до 10 млн-1 | от 0 до 1 млн-1 включ. св. 1 до 10 млн-1 | от 0 до 0,2 включ. св. 0,2 до 10 | ±20 | ±20 | 0,01 млн-1 | 50 сад | А |
| Определяемый компонент (ПДК1) в ppm), обозначение сенсора | Диапазоны показаний объемной доли | Диапазоны измерений объемной доли | Диапазоны измерений, мг/м3 | Пределы допускаемой погрешности | Номинальная цена единицы наименьшего разряда дисплея | Т 0,9, с2) | Назначе- 3) ние | |
| Y, % | 5, % | |||||||
| Оксид азота (4,0) XXS NO | от 0 до 200 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 200 млн-1 | от 0 до 25 включ. св. 25 до 252 | ±15 | ±15 | 0,1 млн-1 | 10 | А |
| Диоксид азота (1,0) XXS NO2 LC | от 0 до 50 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 50 млн-1 | от 0 до 39 включ. св. 39 до 96 | ±15 | ±15 | 0,02 млн-1 | 15 | А |
| Оксид этилена C2H4O (0,5) XXS OV4) | от 0 до 200 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 200 млн-1 | от 0 до 36 включ. св. 36 до 366 | ±15 | ±15 | 0,5 млн-1 | T0,5 20 | А |
| Этилен C2H4 (86,2) XXS OV4) | от 0 до 100 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 100 млн-1 | от 0 до 23 включ. св. 23 до 118 | ±15 | ±15 | 0,5 млн-1 | T0,5 20 | К |
| Пропилен C3H6 (57) 4) XXS OV4) | от 0 до 100 млн-1 | от 0 до 50 млн-1 включ. св. 50 до 100 млн-1 | от 0 до 88 включ. св. 88 до 177 | ±15 | ±15 | 0,5 млн-1 | T0,5 20 | К |
| Винилхлорид C2H3C1 (1,9/04) XXS OV4) | от 0 до 100 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 100 млн-1 | от 0 до 52 включ. св. 52 до 260 | ±20 | ±20 | 0,5 млн-1 | T0,5 20 | А |
| Определяемый компонент (ПДК1) в ppm), обозначение сенсора | Диапазоны показаний объемной доли | Диапазоны измерений объемной доли | Диапазоны измерений, мг/м3 | Пределы допускаемой погрешности | Номинальная цена единицы наименьшего разряда дисплея | с с, о" Т | Наз- наче- 3) ние | |
| Y, % | 5, % | |||||||
| Метанол CH3OH (3,8) 4) XXS OV4) | от 0 до 200 млн-1 | от 0 до 5 млн-1 включ. св. 5 до 50 млн-1 включ. от 0 до 200 млн-1 | от 0 до 7 включ. св. 7 до 67 от 0 до 269 | ±20 ±15 | ±20 | 0,5 млн-1 | T0,5 20 | К, А |
| Бутадиен CH2CHCHCH2 (45,4) XXS OV4) | от 0 до 100 млн-1 | от 0 до 50 млн-1 включ. св. 50 до 100 млн-1 | от 0 до 112 включ. св. 112 до 225 | ±20 | ±20 | 0,5 млн-1 | T0,5 20 | К |
| Формальдегид CH2O (0,4) XXS OV4) | от 0 до 100 млн-1 | от 0 до 20 млн-1 | от 0 до 25 | ±25 | - | 0,5 млн-1 | T0,5 20 | А |
| Изопропанол (4) (H3C)2CHOH XXS OV4) | от 0 до 300 млн-1 | от 0 до 50 млн-1 | от 0 до 125 | ±15 | - | 0,5 млн-1 | T0,5 20 | В |
| Стирол C6H5CHCH2 (2,3) XXS OV4) | от 0 до 100 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 100 млн-1 | от 0 до 87 включ. св. 87 до 437 | ±20 | ±20 | 0,5 млн-1 | T0,5 20 | А |
| Определяемый компонент (ПДК1) в ppm), обозначение сенсора | Диапазоны показаний объемной доли | Диапазоны измерений объемной доли | Диапазоны измерений, мг/м3 | Пределы допускаемой погрешности | Номинальная цена единицы наименьшего разряда дисплея | Т 0,9, с2) | Назна- чение3) | |
| Y, % | 5, % | |||||||
| Оксид этилена C2H4O (0,5) 4) XXS ov-a4) | от 0 до 200 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 200 млн-1 | от 0 до 36 включ. св. 36 до 366 | ±15 | ±15 | -1 1 млн | T0,5 40 | А |
| Акрилонитрил H2CCHCN (0,2) 4) XXS ov-a4) | от 0 до 100 млн-1 | от 0 до 10 млн-1 включ. св. 10 до 100 млн-1 | от 0 до 23 включ. св. 23 до 233 | ±20 | - | -1 1 млн | T0,5 40 | А |
| Изобутилен (CH3)2CCH2 (43,5) XXS ov-a4) | от 0 до 300 млн-1 | от 0 до 50 млн-1 включ. св. 50 до 300 млн-1 | от 0 до 118 включ. св. 118 до 707 | ±20 | ±20 | -1 1 млн | T0,5 40 | К |
| Винилацетат CH3COOC2H3 (2,8) 4) XXS ov-a4) | от 0 до 100 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 100 млн-1 | от 0 до 71 включ. св. 71 до 358 | ±20 | - | -1 1 млн | T0,5 40 | А |
| Этанол C2H5OH (521) XXS ov-a4) | от 0 до 300 млн-1 | от 0 до 100 млн-1 от 0 до 200 млн-1 от 0 до 300 млн-1 | от 0 до 193 от 0 до 387 от 0 до 580 | ±15 ±15 ±15 | - | 1 -1 1 млн | T0,5 40 | К 0,5 ПДК |
| Определяемый компонент (ПДК1) в ppm), обозначение сенсора | Диапазоны показаний объемной доли | Диапазоны измерений объемной доли | Диапазоны измерений, мг/м3 | Пределы допускаемой погрешности | Номинальная цена единицы наименьшего разряда дисплея | Т 0,9, с2) | Назна чение^ | |
| Y, % | 5, % | |||||||
| Ацетальдегид CH3CHO (2) XXS ov-a4) | от 0 до 200 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 200 млн-1 | от 0 до 36 включ. св. 36 до 366 | ±20 | - | -1 1 млн | T0,5 40 | А |
| Диэтиловый эфир (C2H5)2O (98) 4) XXS ov-a4) | от 0 до 200 млн-1 | от 0 до 50 млн-1 от 0 до 100 млн-1 включ. св. 100 до 200 млн-1 | от 0 до 77 от 154 до 308 включ. св. 308 до 616 | ±15 ±15 | ±15 | 1 -1 1 млн | T0,5 40 | К |
| Ацетилен (0,27) C2H2 XXS ov-a4) | от 0 до 100 млн-1 | от 0 до 50 млн-1 от 0 до 100 млн-1 | от 0 до 55 от 0 до 109 | ±15 ±15 | - | 1 -1 1 млн | T0,5 40 | В |
| Drager Pac 8500 тип MOG 00** | ||||||||
| Кислород (13,5) XXS COILC/O2 | от 0 до 25 % | от 0 до 5 % включ. св. 5 до 25 % | от 0 до 67200 включ. св.67200 до 336000 | ±5 | ±5 | 0,1 % | 15 | В |
| Оксид углерода (17,5) XXS CO| LC/O2 | от 0 до 2000 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 | от 0 до 23 включ. св. 23 до 2 323 | ±15 | ±15 | -1 2 млн | 15 | К, А |
| Определяемый компонент (ПДК1) в ppm), обозначение сенсора | Диапазоны показаний объемной доли | Диапазоны измерений объемной доли | Диапазоны измерений, мг/м3 | Пределы допускаемой погрешности | Номинальная цена единицы наименьшего разряда дисплея | Т 0,9, с2) | Назна чение^ | |
| Y, % | 5, % | |||||||
| Оксид углерода (17,5) XXS H2S LC/ CO| LC | от 0 до 2000 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 | от 0 до 23 включ. св. 23 до 2323 | ±15 | ±15 | -1 1 млн | 20 | К, А |
| Сероводород (7) XXS H2S LC/ CO| LC | от 0 до 100 млн-1 | от 0 до 100 млн-1 | от 0 до 143 | ±15 | - | 0,1 млн-1 | 20 | К, А |
| Оксид углерода (17,5) XXS CO/H2I CP | от 0 до 2000 млн-1 | от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1 | от 0 до 23 включ. св. 23 до 2323 | ±15 | ±15 | о -1 2 млн | 25 | К, А |
Примечания:
1. Вариация показаний, в долях от пределов допускаемой погрешности - 0,5.
2. При измерении СО должны отсутствовать водород и этилен.
1) ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГН 2.2.5.3532-18 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны».
Пересчет значений объемной доли X в ppm (млн-1) в массовую концентрацию С, мг/м3, проводят по формуле:
C=X-M/Vm,
где С - массовая концентрация компонента, мг/м3;
M - молярная масса компонента, г/моль;
Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или 24,06, соответственно, при условиях +20 °С и 101,3 кПа (по ГОС Т 12.1.005-88), дм3/моль;
2) Время установления показаний;
3) К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК);
4) Пределы допускаемой погрешности при измерении метанола (CH3OH) нормированы при отсутствии в анализируемой среде оксида углерода (СО) и при условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент._
| Наименование характеристики | Значение |
| Время прогрева, с, не более | 20 |
| Время прогрева при замене батареи или сенсора, мин, не более | 15 |
| Количество регулируемых порогов срабатывания сигнализации: - по каналу оксида углерода | 3 |
| - по другим каналам | 2 |
| Габаритные размеры (без пружинного зажима) (длинах ширинахвысота), мм, не более | 68x84x20 |
| Масса (без пружинного зажима), г, не более | 106 |
| Электрическое питание: - литиевая батарея, напряжение, В | 3,6 |
| Срок службы литиевой батареи, лет, не менее: - для газоанализаторов с сенсором O2 | 1 |
| - для газоанализаторов с двойными сенсорами (без O2) | 1,8 |
| - для остальных газоанализаторов | 2 |
| Средняя наработка на отказ, ч, не менее (при доверительной вероятности P=0,95): - модель Drager Pac 6000 тип MOG 00** | 17 500 |
| - для остальных моделей | 90 000 |
| Срок службы газоанализаторов, лет, не менее: - модель Drager Pac 6000 тип MOG 00** | 2 |
| - для остальных моделей | 20 |
| Маркировка взрывозащиты | PO Ex ia I Ma X/0Ex ia IIC T4 Ga X |
| Степень защиты по ГОСТ 14254-96 | IP 68 |
| Условия эксплуатации: о/~' - диапазон температуры окружающего воздуха, С | от -40 до +55 |
| - относительная влажность окружающего воздуха (при температуре +25°С), % | от 10 до 90 |
наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Комплектность средств измерений
Комплектность газоанализаторов представлена в таблице 4.
Таблица 4 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор модели Drager Pac 6000 тип MOG 00** или Drager Pac 6500 тип MOG 00**, или Drager Pac 8000 тип MOG 00**, или Drager Pac 8500 тип MOG 00** 1) | - | 1 шт. |
| Интерфейсный модуль в комплекте с USB кабелем и программой Gas Vision или СС-Vision | - | 1 шт. 2) |
| Кожаный футляр для переноски | - | 1 шт. 2) |
| Литиевая батарея | - | 1 шт. 2 |
| E-Cal - адаптер | - | 1 шт. 2) |
| Наименование | Обозначение | Количество |
| Сменный защитный фильтр | - | 1 шт. 2) |
| Калибровочный адаптер | - | 1 шт. 2) |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-106-18 | 1 экз. |
| 1) Модификация и измеряемый компонент определяется заказчиком. 2) Поставляется по отдельному заказу. | ||
осуществляется по документу ИЦРМ-МП-106-18 «Газоанализаторы Drager Рас моделей Drager Pac 6000 тип MOG 00**, Drager Pac 6500 тип MOG 00**, Drager Pac 8000 тип MOG 00**, Drager Pac 8500 тип MOG 00**. Методика поверки», утвержденному ООО «ИЦРМ» 04 сентября 2018 г.
Основные средства поверки:
- стандартные образцы состава - газовые смеси: О2/К2 (ГСО 10531-2014), H2S/N2 (ГСО 10537-2014), СО/воздух (ГСО 10703-2015), TO2/N2 (ГСО 10706-2015), НСN/N2 (ГСО 10547-2014), PH3/N2 (ГСО 10546-2014), КН3/воздух (ГСО 10547-2014), NO/N2 (ГСО 105462014), NO2/N2 (ГСО 10547-2014) , SО2/N2 (ГСО 10547 -2014), CI/N2 (ГСО 10547-2014), ASH3/N2 (ГСО 10546-2014), COCh/воздух (гСО 10546-2014), С2Н40/воздух (ГСО 10535-2014), СЩО/N (ГСО 10540-2014), СэЩО/воздух (ГСО 10533-2014), СН20/воздух (ГСО 10546-2014), С2Н4/воздух (ГСО 10544-2014), СэЩ/воздух (ГСО 10544-2014), С^П/всадух (ГСО 105492014), С4Н6/воздух (ГСО 10539-2014), С8^/воздух (ГСО 10539-2014), СзНзN/воздух (ГСО 10534-2014), C4H6О2 /воздух (ГСО 10535-2014), С2^0/воздух (ГСО 10535-2014), ьС4Щ/воздух (ГСО 10539-2014), ^НшО/воздух (ГСО 10534-2014), С2Н2/воздух (ГСО 10379-2013) в баллонах под давлением или генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-Т, ГГС-К (регистрационный номер в Федеральном информационном фонде 62151-15) в комплекте со стандартными образцами состава - газовыми смесями ГСО 10531-2014, ГСО 10537-2014, ГСО 10703-2015, ГСО 10706-2015, ГСО 10547-2014, ГСО 10546-2014, ГСО 10535-2014, ГСО 105402014, ГСО 10533-2014, ГСО 10544-2014, ГСО 10549-2014, ГСО 10539-2014, ГСО 10534-2014, ГСО 10379-2013;
- генератор озона ГС-024 (регистрационный номер в Федеральном информационном фонде 23505-08);
- азот газообразный по ГОСТ 9293-74 в баллонах под давлением.
Допускается применять аналогичные средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГН 2.2.5.3532-18 Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны
Техническая документация изготовителя
