| Номер в госреестре | 72998-18 |
| Наименование СИ | Дозиметры-радиометры |
| Обозначение типа СИ | МКС-АТ1125 |
| Изготовитель | НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г. Минск |
| Год регистрации | 2018 |
| Срок свидетельства | 23.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры-радиометры МКС-АТ1125 (далее - приборы) предназначены для измерений:
- амбиентного эквивалента дозы гамма-излучения;
- мощности амбиентного эквивалента дозы гамма-излучения;
- удельной активности (УА) радионуклида Cs в объектах окружающей среды;
- плотности потока и флюенса альфа- и бета-частиц с загрязненных поверхностей (с подключенным блоком детектирования альфа- и бета-излучения БДПС-02 (далее - блок детектирования БДПС-02)).
Описание средства измерений
Принцип действия приборов основан на использовании высокочувствительного спектрометрического метода сцинтилляционной дозиметрии с применением сцинтиллятора NaI(Tl) диаметром 25 мм и высотой 40 мм и фотоэлектронного умножителя. В работе прибора использован спектрометрический метод, при котором весь энергетический диапазон разбит на 256 каналов. В режиме дозиметра каналы сгруппированы в 13 окон.
Приборы выпускают в двух модификациях: МКС-АТ1125 и МКС-АТ1125А. Для расширения диапазона измерений мощности дозы гамма-излучения в модификации МКС-АТ1125А дополнительно встроен газоразрядный счетчик.
В режиме радиометра приборы обеспечивают измерение удельной активности радионуклидов 137Cs и 40K одновременно и селективно в двух измерительных каналах (канал Cs и канал K), причем значение 40K автоматически вычитается.
Для обеспечения измерения плотности потока альфа- и бета-излучения и расширения нижней границы энергетического диапазона измерений мощности дозы гамма-излучения в состав прибора введен блок детектирования БДПС-02, выполненный на газоразрядном счетчике с тонким окном.
Обмен информацией между прибором и блоком детектирования БДПС-02, а также между прибором и персональным компьютером (ПК) осуществляется по интерфейсу RS232 или USB. При этом появляется возможность при работе с ПК наблюдать спектры гамма-излучения.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление "скользящих" средних значений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации. Для повышения стабильности измерений в приборах применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего прибора в процессе работы.
Управление режимами работы прибора, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляются микропроцессорным устройством.

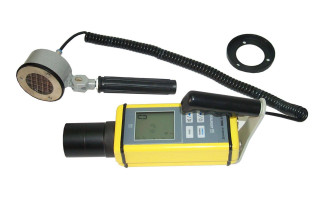

Внешний вид прибора с подключенным блоком детектирования БДПС-02 приведен на рисунке 1.
Внешний вид прибора с блоком защиты приведен на рисунке 2.
Схема пломбирования от несанкционированного доступа приведена на рисунке 3.
Программное обеспечение (ПО) состоит из встроенного ПО и прикладного ПО «ATexch».
Встроенное ПО устанавливается на стадии производства и предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на экране приборов. Доступа к цифровому идентификатору встроенного ПО нет. Встроенное ПО защищено от непреднамеренных и преднамеренных изменений пломбами.
Прикладное ПО «ATexch» позволяет получать, отображать и сохранять полученные данные на ПК.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значение | |
| Прикладное ПО | ||
| Идентификационное наименование ПО | ATexch.exe | |
| Номер версии (идентификационный номер) ПО | 1.1.6.107; 1.x.y.z* | |
| Цифровой идентификатор ПО (MD5) | b78b4712ee7b37798eee83d6d10923** | |
| * x, y, z - составная часть номера версии ПО; x, y z принимается равным от 0 до 999. ** Контрольная сумма относится к версии ПО 1.1.6.107. Идентификационные данные для версии ПО вносятся руководства по эксплуатации и в протокол поверки. | принимаются равными от 0 до 99, в раздел «Свидетельство о приемке» | |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО дозиметров-радиометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| МКС-АТ1125 | МКС-АТ1125А | |
| Диапазон измерений мощности амбиентного эквивалента дозы гамма-излучения | от 0,03 до 300 мкЗв/ч | от 0,03 мкЗв/ч до 100 мЗв/ч |
| Диапазон измерений амбиентного эквивалента дозы гамма-излучения | от 10 нЗв до 10 мЗв | от 10 нЗв до 10 Зв |
| Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы гамма-излучения и амбиентного эквивалента дозы гамма-излучения, % | ±15 | |
| Диапазон измерений мощности амбиентного эквивалента дозы гамма-излучения с БДПС-02 | от 0,10 мкЗв/ч до 30 мЗв/ч | |
| Диапазон измерений амбиентного эквивалента дозы гамма-излучения с БДПС-02 | от 0,10 мкЗв до 1,0 Зв | |
| Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы гамма-излучения и амбиентного эквивалента дозы гамма-излучения с БДПС-02, % | ±20 | |
| Диапазон измерений удельной активности 137 радионуклида Cs при использовании блока защиты, Бк/кг | от 50 до 105 | |
| Диапазон измерений удельной активности 137 радионуклида Cs без блока защиты, Бк/кг | от 100 до 105 | |
| Пределы допускаемой основной относительной погрешности при измерении удельной активности 137 радионуклида Cs, % | ±20 | |
| Диапазон измерений скорости счета импульсов, с-1 | от 1 до 105 | |
| Диапазон измерений плотности потока альфа-частиц 239Pu с БДПС-02, частиц/(минсм2) | от 2,4 до 106 | |
| Диапазон измерений плотности потока бета-частиц с БДПС-02, частиц/(минсм2) | от 6 до 106 | |
| Пределы допускаемой основной относительной погрешности при измерении плотности потока альфа-частиц 239Pu с БДПС-02, %: - в диапазоне от 2,4 до 30 частиц/(минсм ) - в диапазоне от 30 до 106 частиц/(минсм2) | ±30 ±20 | |
| Пределы допускаемой основной относительной погрешности при измерении плотности потока бета-частиц с БДПС-02, % | ±20 | |
| 239 Диапазон измерений флюенса альфа-частиц Pu и бета-частиц с БДПС-02, частиц/см | от 1 до 3 106 | |
| Пределы допускаемой основной относительной погрешности при измерении флюенса альфа-частиц 239Pu с БДПС-02, %: - в диапазоне от 2,4 до 30 частиц/(минсм ) - в диапазоне от 30 до 106 частиц/(минсм2) | ±30 ±20 | |
| Наименование характеристики | Значение | ||
| МКС-АТ1125 | МКС-АТ1125А | ||
| Пределы допускаемой основной относительной погрешности при измерении флюенса бета-частиц с БДПС-02, % | ±20 | ||
| Диапазон энергий регистрируемого гамма-излучения, МэВ: - до появления индикации «у» - после появления индикации «у» | от 0,05 до 3 | от 0,05 до 3 от 0,06 до 3 | |
| Энергетическая зависимость (относительно энергии 137 0,662 МэВ гамма-излучения радионуклида Cs), в пределах, %: - до появления индикации «у» - после появления индикации «у» | ±15 | ±15 ±35 | |
| Диапазон энергий регистрируемого гамма-излучения с БДПС-02, МэВ | от 0,02 до 3 | ||
| Энергетическая зависимость (относительно энергии 137 0,662 МэВ гамма-излучения радионуклида Cs) при использовании БДПС-02, в пределах, % | ±30 | ||
| Чувствительность прибора с БДПС-02 к бета-излучению радионуклида относительно чувствительности к бета-излучению 90Sr+90Y (относительная чувствительность): | |||
| Радионуклид | Максимальная энергия бета-частиц, кэВ | ||
| 14С | 156,5 | 0,15±0,08 | |
| а 7 4 | 224,5 | 0,45±0,15 | |
| 60Co | 317,9 | 0,65±0,15 | |
| 204TI | 763,4 | 1,00±0,20 | |
| 90Sr +90Y | 546 (90Sr) 2274 (00Y) | 1,00 | |
| 106Ru +106Rh | 39,4 (106Ru) 3540 (106Rh) | 1,00±0,20 | |
| Время установления рабочего режима, мин, не более | 1 | ||
| Время непрерывной работы приборов при автономном питании от полностью заряженного блока аккумуляторов, ч, не менее | 24 | ||
| Нестабильность показаний приборов за время непрерывной работы, %, не более | 5 | ||
| Наименование характеристики | Значение |
| МКС-АТ1125 МКС-АТ1125А | |
| Пределы допускаемой дополнительной относительной погрешности при измерении мощности дозы гамма-излучения и плотности потока альфа- и бета-излучения, %: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий | ±10 |
| - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий с использованием БДПС-02 | ±20 |
| - при изменении относительной влажности до 90 % относительно нормальных условий | ±10 |
| - при изменении напряжения питания относительно номинальной величины 6 (+1,2; -0,4) В | ±5 |
| - при изменении напряженности постоянного магнитного поля до 400 А/м относительно нормальных условий | ±10 |
| - при воздействии синусоидальной вибрации в диапазоне частот от 10 до 55 Гц | ±5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 86 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - прибора | |
| - длина | 85 |
| - ширина | 258 |
| - высота | 66,5 |
| - БДПС-02 | |
| - длина | 138 |
| - ширина | 86 |
| - высота | 60 |
| - блока защиты | |
| - длина | 200 |
| - ширина | 200 |
| - высота | 410 |
| - сетевого адаптера | |
| - длина | 110 |
| - ширина | 60 |
| - высота | 85 |
| Масса, кг, не более: | |
| - прибора | 1,0 |
| - БДПС-02 | 0,3 |
| - блока защиты | 12,0 |
| - сетевого адаптера | 0,5 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа | от -20 до +50 90 от 84 до 106,7 |
наносится на корпус прибора методом офсетной печати и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность
| Наименование, тип | Количество | Примечание |
| Дозиметр-радиометр МКС-АТ1125 (МКС-АТ 1125 А) | 1 | Модификация уточняется при заказе |
| Блок детектирования альфа- и бета-излучения БДПС-02 в комплекте: - комплект альфа-фильтров - держатель альфа-фильтра - кабель БД - ручка - фильтр выравнивающий | 1 1 1 1 1 1 | По заказу Содержит три альфа-фильтра |
| Адаптер сетевой SA110C-12GS-I | 1 | |
| Чехол | 1 | |
| Ручка | 1 | |
| Комплект принадлежностей | 1 | По заказу |
| Руководство по эксплуатации | 1 | |
| Методика поверки МП.МН 1102-2004 | 1 | Поставляется в одном экземпляре при отгрузке нескольких приборов одному потребителю |
| Программное обеспечение «ATexch» | 1 | По заказу. На внешнем носителе данных |
| Программное обеспечение «ATexch». Руководство оператора | По заказу | |
| Упаковка | 1 | Дипломат |
| Упаковка | 1 | Футляр для блока защиты. По заказу |
| Упаковка | 1 | Сумка для базового комплекта. По заказу |
| Примечания: 1 Блок защиты входит в комплект принадлежностей. 2 Допускается замена сетевого адаптера SA110C-12GS-I на сетевой адаптер другого типа с аналогичными характеристиками. | ||
осуществляется по документу ТИАЯ.412152.004 МП (МП.МН 1102-2004) «Дозиметры-радиометры МКС-АТ 1125. Методика поверки», утвержденному БелГИМ 22 июля 2004 г. (с извещением ТИАЯ.126-2015 об изменении № 6 МП.МН 1102-2004, утвержденным БелГИМ 11.02.2016 г.)
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида
137
Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность аттестации не более ±5 %;
- радионуклидные источники фотонного излучения спектрометрические эталонные 2-го разряда по ГОСТ 8.033-96 типа ОСГИ, погрешность аттестации не более ±6 %;
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники альфа-излучения радионуклидные эталонные (типа 4П9, 5П9, 6П9), погрешность аттестации не более ±6 %;
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники бета-излучения радионуклидные эталонные (типа 4С0, 5С0, 6С0), погрешность аттестации не более ±6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности» ТУ РБ 100865348.003-2002 Дозиметры-радиометры МКС-АТ1125. Технические условия ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний
ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний
ГОСТ 23923-79 Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
