| Номер в госреестре | 73002-18 |
| Наименование СИ | Преобразователь вязкости жидкости эталонный |
| Обозначение типа СИ | FVM Master |
| Изготовитель | "Emerson Process Management", США; завод-изготовитель "F-R Tecnologias de Flujo, S.A. de C.V.", Мексика |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователь вязкости жидкости FVM Master (далее - преобразователь вязкости) предназначены для измерений динамической вязкости жидкостей, поверки и калибровки рабочих поточных преобразователей вязкости.
Принцип действия преобразователя вязкости - вибрационный, основан на зависимости резонансной частоты колебаний чувствительного элемента, выполненного в виде камертонной вилки, от плотности, а добротности колебательного контура чувствительного элемента от вязкости измеряемой жидкости. Колебания чувствительного элемента поддерживаются при помощи двух пьезоэлементов (для возбуждения колебаний и съема сигнала), управляемых электроникой прибора.
Преобразователь вязкости состоит из чувствительного элемента и блока электроники, соединенных между собой металлическим стержнем с резьбовым соединением для монтажа чувствительного элемента в трубопровод, байпасный контур или резервуар. Для измерений температуры жидкости в чувствительный элемент встроен преобразователь температуры Pt100 (a = 0,00385 °C-1, класс В по ГОСТ 6651-2009).
Преобразователь вязкости предназначен для установки в 3-х дюймовую Г-образную проточную камеру производства фирмы Emerson или в аналогичную, изготовленную в соответствии с рекомендациями, приведенными в документе «Руководство по установке на преобразователь вязкости жидкости FVM Master». Установка преобразователя вязкости в проточную камеру осуществляется таким образом, что чувствительный элемент с преобразователем температуры располагается внутри трубопровода проточной камеры, герметизируется при помощи резьбового соединения на соединительном стержне и омывается потоком исследуемой жидкости, перекачиваемой через проточную камеру. Блок обработки информации располагается снаружи трубопроводов камеры. Индивидуальные калибровочные характеристики преобразователя определяются после установки в проточную камеру.
Передача измерительной информации от блока электроники на внешние устройства обработки информации осуществляется по протоколам Modbus (RS485) и HART (Bell 202).

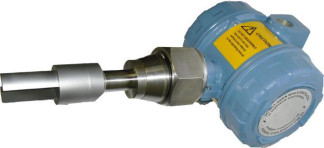

Общий вид преобразователя вязкости представлен на рисунке 1.
Место пломбирования
Преобразователь вязкости функционируют под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи, представления измерительной информации и поддерживает выходные аналоговые сигналы от 4 до 20 мА, связь по протоколам HART (Bell 202), Modbus (RS485).
Преобразователь в сочетании с персональным компьютером с установленным автономным ПО ProLink® III v4.0 или HART - коммуникатором с установленным описанием устройства (DD) HART: Density Gas Viscosity Meter Devi DD v2 обеспечивают возможность конфигурации преобразователя вязкости, передачи, запоминания и обработки измерительной информации по протоколам Modbus (передача по каналу RS485) или HART (Bell 202).
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО преобразователя вязкости приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | ||
| соответствует модификации преобразователя | ProLink® III | Density Gas Viscosity Meter | |
| Идентификационное наименование ПО | |||
| Номер версии (идентификационный номер) ПО | не ниже 2.02 | не ниже 4.0 | Devi DD v2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений динамической | от 0,5 до 10 включ. |
| вязкости, мПа-с | св. 10 до 100 |
| Пределы допускаемой абсолютной | |
| погрешности измерений динамической | |
| вязкости, мПас: | |
| - в диапазоне от 0,5 до 10 мПас включ. | ±0,065 |
| - в диапазоне св. 10 до 100 мПас | ±0,500 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температур рабочей жидкости, °С | от +5 до +100 |
| Избыточное давление рабочей среды, МПа, не более | 10 |
| Диапазон расхода рабочей жидкости, м3/ч | от 0,1 до 4,0 |
| Измеряемая среда | стабильные жидкости, не агрессивные к материалу чувствительного элемента |
| Выходной сигнал, цифровой | Modbus (RS485) HART (Bell 202) |
| Параметры электрического питания: - напряжение постоянного тока, В | от 20 до 28 |
| Потребляемая мощность, В-А, в режимах: - стандартной нагрузки - максимальной нагрузки | 0,65 1,1 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 355 300 300 |
| Масса, кг, не более | 7,0 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +85 |
| - относительная влажность (без конденсации), | |
| %, не более | 95 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 70000 |
| Маркировка взрывозащиты | Ga/Gb Ex d ПС Т6 X, 2Ex nA ПС Т6 Gc X |
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус блока электроники в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь вязкости жидкости | FVM Master | 1 шт. |
| Камера проточная Г-образная | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
| Программное обеспечение | ProLink® III | 1 шт. |
| Методика поверки | МП 2302-0112-2018 | 1 экз. |
осуществляется по документу МП 2302-0112-2018 «ГСИ. Преобразователь вязкости жидкости FVM Master. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14 августа 2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда единицы кинематической вязкости жидкости по ГОСТ 8.025-96, границы допускаемой относительной погрешности ±0,2 % при Р = 0,95;
- рабочий эталон 1-го разряда единицы плотности по ГОСТ 8.024-2002, границы допускаемой абсолютной погрешности ±0,04 кг/м3;
- эталонный платиновый термометр сопротивления ПТС-25 (рег. № 11804-99), диапазон измерений температуры от 0 до 419,527 °С, погрешность ±0,005 °С;
- преобразователь сигналов ТС и ТП «Теркон» (рег. № 23245-08);
- секундомер электронный с таймерным выходом СТЦ-2 (рег. № 12112-90), погрешность измерения времени ±0,01 с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Техническая документация фирмы-изготовителя
