| Номер в госреестре | 73003-18 |
| Наименование СИ | Системы управления и диагностики турбогенераторов автоматизированные |
| Обозначение типа СИ | РЕГУЛ (АСУ ТГ РЕГУЛ) |
| Изготовитель | Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»), г. Екатеринбург |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы управления и диагностики турбогенераторов автоматизированные РЕГУЛ (далее - АСУ ТГ) предназначены для измерения параметров вибрации, искривления вала, осевого перемещения (сдвига), относительного расширения, линейного перемещения, частоты вращения, температуры, давления, уровня, расхода, силы и напряжения постоянного тока, силы, напряжения и частоты переменного тока, активной и реактивной мощности, объемной доли опасных газов; воспроизведения унифицированных сигналов силы и напряжения постоянного тока
Принцип действия измерительных каналов (ИК) АСУ ТГ заключается в следующем: первичные измерительные преобразователи (датчики) (далее - ПИП) преобразуют физические величины в унифицированный аналоговый электрический или цифровой сигнал, который поступает в измерительно-вычислительный комплекс (ИВК).
Информация в единицах измеряемой физической величины/параметра отображается на автоматизированном рабочем месте (АРМ) оператора. Для выдачи сигналов управления внешними устройствами в ИВК происходит преобразование необходимого значения расчетного параметра в унифицированный сигнал силы или напряжения постоянного тока соответствующего значения.
Принцип действия ИК абсолютного, избыточного и перепада давления жидких и газообразных сред основан на функциональной зависимости силы или напряжение постоянного тока на выходе ПИП от давления среды.
Принцип действия ИК температуры с ПИП термоэлектрического типа основан на измерении термо-ЭДС (ТЭДС), возникающей в термоэлектродных проводах ПИП термоэлектрического типа (с характеристиками по ГОСТ 8.585) от разности температур между «горячими» и «холодными» спаями.
Принцип действия ИК температуры с ПИП терморезистивного типа (термопреобразователями сопротивления) основан на функциональной зависимости электрического сопротивления ПИП от его температуры.
Принцип действия ИК напряжения постоянного тока основан на прямом преобразовании измеренного значения напряжения в цифровой код модулем аналогового ввода со встроенными АЦП.
Принцип действия ИК силы постоянного тока основан на функциональной зависимости падения напряжения на шунте, включенном последовательно в выходной цепи источника постоянного тока (генератора) от силы тока, протекающего через шунт.
Принцип действия ИК воспроизведения силы и напряжения постоянного тока основан на прямом преобразовании цифрового кода в электрический сигнал в модуле аналогового вывода со встроенными ЦАП.
Принцип действия ИК вибрации (виброускорения, виброскорости) основан на явлении пьезоэффекта, заключающегося в появлении на пьезоэлементах ПИП (датчика-акселерометра) знакопеременного электрического заряда частотой, равной частоте изменения направления силы давления на пьезоэлемент и амплитудой, пропорциональной силе давления на пьезоэлемент датчика. Далее сигнал преобразуется в унифицированный (пропорциональный СКЗ виброскорости) сигнал напряжения или силы постоянного тока, неунифицированный (пропорциональный мгновенным значениям виброскорости или виброускорения) сигнал напряжения или силы переменного тока, либо в цифровой код пропорциональный СКЗ виброскорости.
Принцип действия ИК частоты вращения основан на изменении электромагнитного поля, формируемого ПИП, при прохождении возле торца ПИП зубцов мерительной шестерни (паза на валу) и преобразование этих изменений в импульсы напряжения или силы постоянного тока.
Принцип действия ИК относительного перемещения и расширения, осевого сдвига, линейного перемещения основан на изменении электромагнитного поля, формируемого ПИП при изменении расстояния до объекта и преобразовании этих изменений в унифицированный сигнал напряжения или силы постоянного тока.
Принцип действия ИК силы, напряжения и частоты переменного тока, активной и реактивной мощности основан на прямом преобразовании измеренных значений напряжения и силы (через шунт) переменного тока, фазового угла в цифровой код с дальнейшим расчетом мощности.
Принцип действия ИК объемной доли газа, уровня заключается в приеме унифицированных или кодовых сигналов от ПИП. Принцип первичного преобразования описывается в документации на конкретный ПИП.
Принцип действия ИК расхода заключается в приеме импульсных, унифицированных или кодовых сигналов от ПИП. Принцип первичного преобразования описывается в документации на конкретный ПИП.
Системы относятся к проектно-компонуемым изделиям и обеспечивают выполнение следующих функций:
- измерение параметров вибрации, искривления вала, осевого перемещения (сдвига), относительного расширения, линейного перемещения, частоты вращения, температуры, давления, уровня, расхода, силы и напряжения постоянного тока, силы, напряжения и частоты переменного тока, активной и реактивной мощности, объемной доли опасных газов;
- воспроизведение унифицированных аналоговых сигналов силы и напряжения постоянного тока, дискретных сигналов типа «сухой контакт» для организации управляющих воздействий на оборудование энергосистемы в различных режимах работы;
- вибромониторинг и диагностика механического состояния турбогенератора.
- регистрация технических параметров оборудования и аварийных событий;
- обработка и хранение (архивирование) полученных данных;
- выдача аварийно-предупредительной сигнализации согласно технологическим уставкам;
- формирование дублированных релейных сигналов системы защит;
- контроль реализации команд управления;
- обмен данными со смежными системами (локальными системами управления (ЛСУ), АСУ ТП энергоблока, цеха, станции и пр.);
В системе можно выделить два основных уровня иерархии:
- нижний уровень состоит из ПИП, контролирующих параметры турбогенераторов и сопутствующего оборудования, перечень их представлен в таблице 1.
- верхний уровень образует ИВК, который имеет, в свою очередь, многоуровневую структуру передачи данных от ПИП до вывода информации на АРМ.
ИВК, в зависимости от проекта, могут включать в себя, контроллеры REGUL RX00 в различной конфигурации, измерительные преобразователи, модули гальванической развязки, искробезопасные барьеры, отдельные модули аналого-цифрового преобразования (далее -АЦП) и другие компоненты, представленные в таблице 2.
Структурная схема АСУ ТГ представлена на рисунке 1.
л
к
я
У
ИВК
л
PQ
| АРМ | |
| модули галь развязки, иск барьеры, в измери преобразовател контроллеры | >ванической робезопасные !торичные ельные и, модули АЦП, REGUL RX00 |
5S
s
я
л
Я
<D
И
О
а
Первичные измерительные преобразователи (ПИП)
Рисунок 1 - Структурная схема АСУ ТГ
Таблица 1 - Средства измерений нижнего уровня (ПИП)
| Наименование | Регистрационный № госреестра |
| Приборы для измерений и контроля вибрации Каскад-Система | 22866-02 |
| Аппаратура Вибробит 100 | 50585-12 |
| Датчики вибрации ИВД-3 | 65580-16 |
| Датчики вибрации ИВД-4 | 65579-16 |
| Преобразователи виброизмерительные ВД06А | 37740-08 |
| Преобразователи виброскорости AV04 | 67544-17 |
| Преобразователи виброскорости AV02 | 59486-14 |
| Вибропреобразователи АР20ХХ | 59379-14 |
| Акселерометры пьезоэлектрические ВС 111 | 46132-10 |
| Акселерометры пьезоэлектрические ВС 110 | 44939-10 |
| Преобразователи вторичные виброизмерительные 5534,5544,5535,5545 | 17360-04 |
| Датчики вибрации ИТ 12.35.000 | 25780-09 |
| Датчики вибрации ИТ 12.35.500 | 69047-17 |
| Датчики виброскорости VO622A01 | 67924-17 |
| Акселерометры 320, 333, 350, 352, 353, 357 и 393 | 56990-14 |
| Акселерометры 350 | 64173-16 |
| Вибропреобразователи пьезоэлектрические однокомпонентные со встроенным усилителем заряда МВ-45Э | 63496-16 |
| Акселерометры CMSS2xxx и CMSS7xx | 64720-16 |
| Каналы измерения параметров вибрации и относительного перемещения системы мониторинга роторных агрегатов ИС АСУ ТП «ВЕКТОР-М» | 64555-16 |
| Наименование | Регистрационный № госреестра |
| Преобразователи пьезоэлектрические MTN/1100-R, MTN/1107-R, MTN/1109-R, MTN/1185-R, MTN/1187-R, MTN/2200-R, MTN/2285-R, MTN/2287-R | 56290-14 |
| Датчики вибрации ИВД-2 | 65581-16 |
| Приборы для измерения линейного перемещения ВК-306 | 56322-14 |
| Датчики тахометрические МЭД-1 | 64257-16 |
| Тахометры ВК-307 | 30951-11 |
| Преобразователи вихретоковые 10000 | 63177-16 |
| Датчики частоты вращения A5 S | 69416-17 |
| Преобразователи линейных перемещений BTL5, BTL6, BTL7 | 46638-11 |
| Преобразователи линейного перемещения с корпусом К20315 | 58543-14 |
| Энкодеры абсолютные многооборотные программируемые 9081 | 63569-16 |
| Преобразователи угла измерительные (энкодеры) GEUX (GAUX), SEUX (SAUX) | 45240-10 |
| Преобразователи давления измерительные ОВЕН ПД100 | 47586-11 |
| Преобразователи давления измерительные ОВЕН ПД100И | 56246-14 |
| Преобразователи давления измерительные АПР-Ю^ АИР-10Р | 70286-18 |
| Преобразователи давления измерительные АИР-10 | 31654-14 |
| Преобразователи давления измерительные Элемер-АИР-30М | 67954-17 |
| Манометры электронные ЭКМ | 40713-14 |
| Преобразователи давления измерительные 2051 | 56419-14 |
| Преобразователи давления измерительные 2088 | 60993-15 |
| Датчики давления Метран-55 | 18375-08 |
| Датчики давления Метран-75 | 48186-11 |
| Преобразователи давления измерительные SITRANS P серии 7MF | 61003-15 |
| Преобразователи давления измерительные SITRANS P500 | 60550-15 |
| Преобразователи давления измерительные SITRANS P200, SITRANS P210, SITRANS P220 | 51587-12 |
| Преобразователи (датчики) давления измерительные EJ* | 59868-15 |
| Преобразователи давления измерительные ПФД-АП | 69120-17 |
| Термопреобразователи сопротивления Rosemount 0065 | 69487-17 |
| Термопреобразователи сопротивления погружные ТОР, РТОР | 69409-17 |
| Термопреобразователи сопротивления платиновые SensyTemp серии TSA, TSC, TSP | 69355-17 |
| Термопреобразователи сопротивления из платины и меди ТС, ТС Ех | 68909-17 |
| Термопреобразователи сопротивления 90 | 68302-17 |
| Термопреобразователи сопротивления платиновые TR, TS, TST, TPR, TSM, TET | 68002-17 |
| Термопреобразователи сопротивления медные ТСМ.ГПКШ.004 | 67704-17 |
| Термопреобразователи сопротивления ТСП-1199, ТСМ -1199 | 65889-16 |
| Термопреобразователи сопротивления ТСМ 319М, ТСП319М, ТСМ 320М, ТСП 320М, ТСМ321М, ТСП321М, ТСМ322М,ТСП 322М, ТСМ 323М, ТСП323М | 60967-15 |
| Термопреобразователи с унифицированным выходным сигналом ТххУ-205 | 68499-17 |
| Термопреобразователи универсальные ТПУ 0304/М 1-СВ, ТПУ 0304/М2-СВ | 57933-14 |
| Наименование | Регистрационный № госреестра |
| Термометры сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0395, ТСП-0196, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 | 40163-08 |
| Термопреобразователи с унифицированными выходными сигналами Т СПУ (Т СМУ)-1088, ТСПУ(ТСМУ)-1088Ех, ТСПУ-1287, ТСПУ-1287Ех, ТСПУ(ТСМУ)-1288, ТСПУ(ТСМУ)- 1288Ех, ТСПУ(ТСМУ)-2288, Т СПУ (Т СМУ)-2288Ех, Т СПУ (Т СМУ)-1187, ТСПУ(ТСМУ)-1088-АС, ТСПУ(ТСМУ)-8043-АС | 56576-14 |
| Термопреобразователи сопротивления взрывозащищенные ТСМ-0595, ТСП-0595 | 32458-06 |
| Преобразователи термоэлектрические 90.1820, 90.1821 | 68842-17 |
| Преобразователи термоэлектрические ТХК, ТХА | 67060-17 |
| Преобразователи термоэлектрические кабельные ТХА-К, ТХК-К, ТНН, ТЖК | 65177-16 |
| Преобразователи термоэлектрические 90.1020, 90.1050, 90.1210, 90.1220, 90.1230, 90.1240, 90.1250, 90.1820 | 60923-15 |
| Преобразователи термоэлектрические многозонные ТП-0199 | 61077-15 |
| Преобразователи термоэлектрические Т | 59884-15 |
| Преобразователи термоэлектрические многозонные ADF-MULTI, CTG-MULTI, TC-MULTI | 59807-15 |
| Преобразователи термоэлектрические С, ТС | 59804-15 |
| Преобразователи термоэлектические SITRANS TS | 61526-15 |
| Преобразователи термоэлектрические ТС 102960, ТС 102961, ТС 102962, ТС102963, ТС 102964 | 64423-16 |
| Преобразователи термоэлектрические ТС-L, TC-S, TC-W | 66516-17 |
| Уровнемеры 5300 | 65554-16 |
| Уровнемеры 3300 | 64697-16 |
| Уровнемеры радиоволновые РДУЗ | 52031-12 |
| Уровнемеры поплавковые ДУУ4МА | 39596-08 |
| Уровнемеры ультразвуковые ГАММА-ДУУ2 | 21197-10 |
| Уровнемеры микроволновые SITRANS LG | 59287-14 |
| Уровнемеры радарные SITRANS LR | 65547-16 |
| Уровнемеры ультразвуковые PROBE мод. The Probe и SITRANS | 50336-12 |
| PROBE LU | |
| Уровнемеры OPTIFLEX | 60662-15 |
| Уровнемеры OPTIWAVE | 65381-16 |
| Уровнемеры буйковые BW25 | 48217-11 |
| Расходомеры 3051SFA | 69476-17 |
| Расходомеры-счетчики вихревые 8800 | 64613-16 |
| Расходомеры электромагнитные 8700 | 64612-16 |
| Расходомеры электромагнитные Rosemount 8750 | 60073-15 |
| Расходомеры-счетчики ультразвуковые Взлет РСЛ | 60777-15 |
| Расходомеры-счетчики электромагнитные ВЗЛЕТ ППД | 60200-15 |
| Расходомеры-счетчики электромагнитные ВЗЛЕТ ТЭР | 39735-14 |
| Расходомеры ультразвуковые ПИР | 45257-10 |
| Расходомеры ультразвуковые ПИР1010 | 59358-14 |
| Наименование | Регистрационный № госреестра |
| Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 | 48218-11 |
| Расходомеры-счетчики ультразвуковые OPTISONIC 8300 | 68007-17 |
| Расходомеры электромагнитные OPTIFLEX | 60663-15 |
| Расходомеры ультразвуковые (с первичными преобразователями) SITRANS F US (Clamp-On) | 63638-16 |
| Расходомеры-счетчики ультразвуковые SITRANS FUS | 60875-15 |
| Расходомеры вихревые SITRANS FX300 | 45086-10 |
| Расходомеры вихревые Rosemount 8600D | 50172-12 |
| Счетчики-расходомеры электромагнитные ADMAG | 59435-14 |
| Расходомеры-счетчики электромагнитные «Взлет ТЭР» | 39753-14 |
| Преобразователи аналоговых сигналов измерительные НПТ | 44045-10 |
| Преобразователи измерительные мощности трехфазного тока Е849, Е859, Е860, Е1849, Е1859, Е1860 | 24137-12 |
| Преобразователи измерительной активной и реактивной мощности Е849ЭС | 24914-03 |
| Преобразователи измерительные активной мощности трехфазного тока Е848ЭС | 24913-03 |
| Преобразователи измерительные цифровые реактивной мощности трехфазного тока Е 860ЭС-Ц | 31715-17 |
| Преобразователи измерительные многофункциональные ЭНИП-2 | 56174-14 |
| Преобразователи измерительные частоты переменного тока Е858А, Е858В, Е858С | 18536-09 |
| Преобразователи измерительные частоты переменного тока ЭП8528 | 58909-14 |
| Преобразователи измерительные частоты переменного тока и разности частот переменного тока EMBSIN 241F, EMBSIN 241FV | 31084-12 |
| Преобразователи сопротивления-ток измерительные ПСТ | 23546-12 |
| Датчики загазованности оптические ДЗО | 57765-14 |
| Датчики загазованности инфракрасные ДЗИ-3 | 59799-15 |
| Датчики загазованности ДЗК-04 | 49157-17 |
| Датчики загазованности SMART МТ500 | 68956-17 |
| Датчики-газоанализаторы ДАК | 25645-05 |
| Г азоанализаторы ФСГ | 69994-17 |
| Г азоанализаторы стационарные ИГМ-11 | 70204-18 |
| Г азоанализаторы стационарные ИГМ-12 и ИГМ-13 | 66815-17 |
| Г азоанализаторы ИГМ-1200 | 19287-07 |
| Сигнализаторы СТМ10 | 11597-10 |
Таблица 2 - Компоненты ИВК
| Наименование | Регистрационный № госреестра |
| Контроллеры программируемые логические REGUL RX00 | 63776-16 |
| Преобразователи сигналов серии НПСИ | 43742-15 |
| Преобразователи температуры вторичные «Барьер искробезопасности ЛПА-151» | 61348-15 |
| Преобразователи измерительные MACX | 68653-17 |
| Преобразователи измерительные MINI MCR-2 | 63447-16 |
| Наименование | Регистрационный № госреестра |
| Преобразователи измерительные входных и выходных унифицированных сигналов PI-EX | 62041-15 |
| Преобразователи измерительные MCR-FL | 56372-14 |
| Преобразователи напряжения и тока измерительные АЕDC | 47618-11 |
| Преобразователи измерительные многофункциональные АЕТ100, АЕТ200, АЕТ300, АЕТ400 | 44146-15 |
| Преобразователи измерительные частоты переменного тока Е858 | 9505-16 |
| Преобразователи аналоговых сигналов измерительные универсальные ИТП-10 | 42440-09 |
| Барьеры искробезопасности БИА-101 | 32483-09 |
| Барьеры искрозащиты серии ТBS | 68779-17 |
| Преобразователи измерительные «Барьер искробезопасности БИСК» | 67642-17 |
| Барьеры искрозащиты MIB-200 Ex | 68031-17 |
| Преобразователи измерительные MACX MCR-SL | 64832-16 |
| Преобразователи измерительные MACX MCR-EX-SL-RPSSI-2I-1S(-SP) | 64617-16 |
| У становки измерительные LTR | 35234-15 |
| Преобразователи напряжения измерительные L-CARD | 70108-17 |
Все метрологически значимые вычисления производятся в контроллере. АРМ оператора используется для отображения результатов измерений, задания уставок. В качестве программной среды для работы с АРМ может использоваться программа типа SCADA, поддерживающая стандартные протоколы обмена (Modbus TCP, OPC, IEC 61870-5-104 и пр.), например: SimpleSCADA, AlphaPlatform, WebStudio, VijeoSitect, Genesis, WinCC, MasterSCADA, АРКС (МАРКУС) и пр.
Все измерительные компоненты АСУ ТГ являются средствами измерений утвержденного типа.

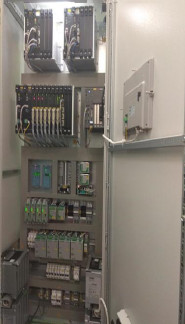

Общий вид АСУ ТГ представлен на рисунке 2.
Защита от несанкционированного доступа к компонентам АСУ ТГ обеспечивается при запирании замка шкафа ИВК, как показано на рисунке 3. Пломбирование элементов конструкции АСУ ТГ не предусмотрено.
Рисунок 3 - Защита от несанкционированного доступа с помощью замка, установленного в
ручке шкафа ИВК
Набор программных компонентов АСУ ТГ состоит из стандартизованного программного обеспечения на основе контроллера программируемого логического REGUL RX00.
Программное обеспечение выполняет логические и вычислительные операции по реализации сбора, обработки, хранения, управления, передачи и представления данных и включает: внешнее (общесистемное) ПО и встроенное ПО модулей ввода/вывода.
Внешнее программное обеспечение реализовано на базе лицензированной операционной системы реального времени QNX и исполняемой среды (RUNTIME) на основе пакета CoDeSys.
Встроенное ПО модулей ввода/вывода недоступно для внешних пользователей.
К метрологически значимому ПО относятся исполняемая среда и встроенное ПО модулей ввода/вывода.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО исполняемой среды (RUNTIME) | RegulRTS (codesyscontrol) |
| Номер версии (идентификационный номер) ПО исполняемой среды (RUNTIME) | не ниже 3.5.6.20 |
| Номер версии (идентификационный номер) ПО модулей ввода/вывода | не ниже 1.0.3.4* |
| Цифровой идентификатор ПО (контрольная сумма) | - |
| * - соответствует 01000304 в шестнадцатеричной системе | |
Таблица 4 - Метрологические характеристики средств измерений нижнего уровня
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности, Хд |
| СКЗ виброскорости виброскорость виброускорение (в диапазоне рабочих частот от 10 до 1000 Гц) | от 0,5 до 30 мм/с от 0,5 до 30 мм/с от 0,2 до 45 мм/с2 | 5 = ±10 % |
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности, Хд | |
| Смещение / осевой сдвиг | ±2,0 мм | А = ±0,2 мм | |
| Частота вращения, (5 - для систем регулирования, А - для отметчика фазы) | от 1 до 10 000 об/мин | 5 = ±0,01 % А = ±(0,005^изм + 1) где Nn3M - измеряемая частота вращения, об/мин | |
| Угол наклона | ±2 мм/м | Y = ±3,0 % | |
| Относительное тепловое расширение (сдвига гребня) | от - 5 до +5 мм от -10 до +10 мм | Y = ±3,0 % | |
| Линейное перемещение | от 0 до 360 мм | 5 = ±3,0 % | |
| Виброперемещение | от 0 до 500 мкм | 5 = ±5,0 % | |
| Угловое перемещение | от 0 до 360° | А = ± ° | |
| Избыточное давление Абсолютное давление Вакууметрическое давления | от 250 до 108 Па от 0,001 до 100 МПа от -0,04 до -100 кПа | Y = ±1,0 % | |
| Температура (термопреобразователи сопротивления) | от -200 до +850 °С (50М, 100М, 50П, 100П, Pt50, Pt100, 50Н, 100Н) | четырехпроводная схема | трехпроводная схема |
| А = ±0,5 °С | А = ±0,7 °С | ||
| Температура (датчиками с унифицированным аналоговым выходом) | от 4 до 20 мА; от 0 до 20 мА; от 0 до 10 В; от -10 до +10 В | Y = ±0,5 % | |
| Температура преобразователями термоэлектрическими | по ГОСТ Р 8.585-2001 (НСХ R, S, B, J, T, E, N, A-1, A-2, A-3, L, M) | ||
| Напряжение переменного тока Сила переменного тока Частота переменного тока Активная (реактивная) мощность (для трехфазных цепей) | от 0 до 456 В от 0 до 5 А от 45 до 65 Гц от 0 до 2280 Вт (Вар) | Y = ±0,5 % Y = ±0,5 % Y = ±0,5 % Y = ±0,5 % | |
| Уровень | от 0,01 до 10 м | А = ±25 мм 5 = ±0,25 % | |
| Расход | от 0 до 5П104 м3/ч | 5 = ±5 % | |
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности, Хд |
| Мгновенные значения виброскорости, виброускорения и виброперемещения (неунифицированный сигнал для модулей АЦП, для функции вибродиагностики) | от 10-4 до 10 В | Y = ±5,0 % |
| Объемная доля газа | от 0 до 100 % | А = ±0,5 % |
| Примечание А - абсолютная погрешность 5 - относительная погрешность Y - приведенная погрешность (приведена к диапазону измерений) | ||
| Таблица 5 - Метрологические и технические характеристики И | [ВК и АСУ ТГ |
| Наименование параметра | Значение |
| Диапазоны измерений ИВК | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до 10 В от 1 до 450 Ом от 1 до 10 000 Гц 1 о64 от 1 до 2 имп. |
| Пределы допускаемой погрешности измерений ИВК | ±0,5 •Хд |
| Диапазоны воспроизведения ИВК | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до 10 В |
| Пределы допускаемой относительной погрешности воспроизведения ИВК | ±0,1 % |
| Пределы допускаемой погрешности измерения АСУ ТГ | Хсис = 1,5 •Хд |
| Количество измерительных каналов (ИК), шт., не более | 1000 |
| Условия эксплуатации*: - температура - для ИВК - для АРМ - относительная влажность при температуре окружающего воздуха +25 °С, %, не более | от +1 до +40 °С от +15 до +25 °С 95 % |
| Средний срок службы, лет | 15 |
| Среднее время наработки на отказ, ч | 20000 |
| Примечание - * - условия эксплуатации СИ указаны в эксплуатационных документах на конкретные средства измерений | |
Таблица 6 - Комплектность АСУ ТГ РЕГУЛ
| Наименование и условное обозначение | Обозначение | Количество |
| Системы управления и диагностики турбогенераторов автоматизированные РЕГУЛ | ПБКМ.421457.206 | 1 шт. * |
| Паспорт | ПБКМ.421457.206 ПС | 1 экз. |
| Руководство по эксплуатации | ПБКМ.421457.206 РЭ | 1 экз. |
| Методика поверки | ПБКМ.421457.206 МП | 1 экз. |
| Примечание - * - Комплектация системы согласно заказу. | ||
осуществляется по документу ПБКМ.421457.206 МП «Системы управления и диагностики турбогенераторов автоматизированные РЕГУЛ (АСУ ТГ РЕГУЛ). Методика поверки», утвержденному ООО «ИЦРМ» 16.08.2018 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде 46628-11);
- мультиметр цифровой Fluke 8845А (регистрационный номер в Федеральном информационном фонде 36395-07);
- калибратор многофункциональный MC5-R (регистрационный номер в Федеральном информационном фонде 18624-99);
- генератор сигналов произвольной формы Agilent 33120 А (регистрационный номер в Федеральном информационном фонде 26209-03);
- магазин сопротивлений Р4831-М1 (регистрационный номер в Федеральном информационном фонде 48930-12);
- установка для проверки параметров электрической безопасности GPI-745А (регистрационный номер в Федеральном информационном фонде 27825-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений (ГСИ). Метрологическое обеспечение измерительных систем
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 6651-2009 Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений (ГСП). Термопары. Номинальные статические характеристики преобразования
ПБКМ 421457.206 ТУ Системы управления и диагностики турбогенераторов автоматизированные РЕГУЛ (АСУ ТГ РЕГУЛ). Технические условия
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
