| Номер в госреестре | 73007-18 |
| Наименование СИ | Приборы для измерения массы и статического момента |
| Обозначение типа СИ | МЕРА-ИСМ-II |
| Изготовитель | Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения массы и статического момента МЕРА-ИСМ-II (далее - приборы) предназначены для измерения массы, продольного и поперечного статических моментов лопаток газотурбинных двигателей.
Принцип действия прибора основан на преобразовании деформации упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести лопатки, устанавливаемой на специальный переходник, закрепленный на грузоприемном устройстве прибора, в электрический сигнал, параметры которого изменяются пропорционально массе лопаток. Электрический сигнал от каждого датчика поступает в устройство обработки аналоговых данных (УОАД).
УОАД выполняет аналого-цифровое преобразование выходного сигнала каждого весоизмерительного датчика, дальнейшую обработку данных и выдает результат измерения массы и статических моментов в цифровой форме через цифровой интерфейс на терминал, в качестве которого используется персональный компьютер (далее-ПК). Результаты измерения массы и статических моментов лопатки в координатах прибора отображаются на дисплее ПК.
Статический момент физического тела - это произведение его массы на расстояние от центра массы объекта до заданной оси вращения или до заданной плоскости (г-см).
Расчет статических моментов лопатки в УОАД производится по распределению нагрузки между датчиками, создаваемой измеряемой лопаткой.
На дисплее ПК также отображаются результаты расчета продольного и поперечного статических моментов лопатки, вычисленные в системе координат, образованной параллельным сдвигом координатных осей прибора в плоскости грузоприемного устройства.
Прибор состоит из измерительного блока, устанавливаемого на стол, и ПК с установленным программным обеспечением. Конструктивно измерительный блок состоит из корпуса и грузоприемного устройства, опирающегося на три весоизмерительных датчика, УОАД.
Приборы выпускаются в четырех модификациях, отличающихся диапазоном и погрешностью измерений.
Обозначение модификаций:
- МЕРА-ИСМ-П-5/10 - приборы с двумя диапазонами измерения массы, максимальной нагрузкой 10 кг;
- МЕРА-ИСМ-П-10/20 - приборы с двумя диапазонами измерения массы, максимальной нагрузкой 20 кг;
- МЕРА-ИСМ-П-15/30 - приборы с двумя диапазонами измерения, максимальной нагрузкой 30 кг;
- МЕРА-ИСМ-П-20/40 - приборы с двумя диапазонами измерения, максимальной нагрузкой 40 кг.
В приборах предусмотрены следующие основные устройства и функции:
-полуавтоматическое устройство установки на нуль;
-устройство первоначальной установки на нуль;
-устройство слежения за нулем;
-устройство юстировки.
Общий вид измерительного блока и схема пломбировки от несанкционированного доступа показаны на рисунке 1.

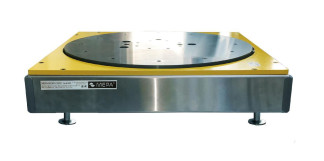

Рисунок 1 -Общий вид измерительного блока
Место пломбирования УОАД
Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока УОАД.
Программное обеспечение (далее - ПО) приборов реализовано аппаратно и является автономным.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | - |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 940 |
Метрологические и технические характеристики весов приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация прибора МЕРА-ИСМ-П | ||||
| 5/10 | 10/20 | 15/30 | 20/40 | |
| Максимальная нагрузка, Мах, кг | 10 | 20 | 30 | 40 |
| Минимальная нагрузка, Min, кг | 0,05 | 0,1 | 0,15 | 0,2 |
| Действительная цена деления шкалы измерений массы, d, г | 0,1 | 0,2 | ||
| Диапазон начальной установки на нуль, % Мах, не более | 20 | |||
| Диапазон полуавтоматической установки на нуль и слежения за нулем, % Мах, не более | 4 | |||
| Пределы допускаемой абсолютной погрешности измерения массы mpe, г, в диапазоне взвешивания: от Min до 0,5 •Мах св. 0,5 •Мах до Мах | ±0,5 ±1 | ±1 ±2 | ±2 ±3 | ±2 ±4 |
| Максимальный продольный статический момент в координатах прибора, Мах2 ст, г-см | 200000 | 400000 | ||
| Минимальный измеряемый продольный статический момент в координатах прибора, Мт2 ст, г-см | 100 | 1000 | ||
| Диапазон измерений поперечного статического момента в координатах прибора, Маху ст, г-см | от -80000 до +80000 | |||
| Действительная цена деления шкалы измерений статического момента, d^, г см | 5 | 10 | ||
| Пределы допускаемой абсолютной погрешности измерения продольного и поперечного статических моментов в системе координат прибора, г-см | ±40 | ±80 | ±120 | ±160 |
| Пределы допускаемой погрешности измерения продольного и поперечного статических моментов относительно оси, отстоящей на расстоянии L (см) от оси прибора, гсм | ±(40+1 mpe | -L) | ±(80+|mpe|-L) | ±(120+|mpe|-L) | ±(160+|mpe|-L) |
| Наименование характеристики | Значение |
| Время измерения, с, не более | 20 |
| Время готовности к работе, мин, не менее | 20 |
| Рабочие условия эксплуатации: - диапазон температур, °С - относительная влажность воздуха при температуре 25 °С, %, не более | от +15 до +27 75 |
| Параметры электрического питания измерительного блока: - от внешнего источника постоянного тока, напряжение (USB), В | от 4,5 до 5,5 |
| Потребляемая мощность, В-А, не более | 2,5 |
| Масса измерительного блока, кг, не более | 50 |
| Г абаритные размеры измерительного блока (длина х ширина х высота), мм, не более | 600х600х200 |
| Средний срок службы (без учета срока службы компьютера), лет, не менее | 10 |
наносится графическим способом на маркировочную табличку, закрепленную на корпусе прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 -Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор | МЕРА-ИСМ-II | 1 шт. |
| Комплект принадлежностей: | ||
| Устройство нагружения для установки | 1 шт. | |
| эталонных гирь при поверке | ЭК 1182.04.01.000 | |
| Компакт диск с ПО | 1 шт. | |
| Кабель USB AF-AM | 1 шт. | |
| Тележка компьютерная* | 1 шт. | |
| Принтер* | 1 шт. | |
| Источник бесперебойного питания* | 1 шт. | |
| Упаковка | 1 шт. | |
| Руководство по эксплуатации | ЭК 1182.00.00.000 РЭ | 1 экз. |
| Методика поверки | МП 204-11-2018 | 1 экз. |
*- по отдельному заказу
осуществляется по документу МП 204-11-2018 «Приборы для измерения массы и статического момента МЕРА-ИСМ-II. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.08.2018 г. Основные средства поверки:
- рабочий эталон 3-го разряда по ГОСТ 8.021-2015, гири соответствующие классу точности F2 по ГОСТ OIML R 111-1-2009;
- микроскоп универсальный измерительный УИМ-23, Госреестр № 3705-73.
Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средств измерений или в эксплуатационную документацию, так как условия эксплуатации приборов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на прибор.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
Технические условия ТУ 26.51.66-025-49290937-2018
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
