| Номер в госреестре | 73009-18 |
| Наименование СИ | Преобразователи виброскорости |
| Обозначение типа СИ | VIBROTECTOR |
| Изготовитель | "Pruftechnik AG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи виброскорости VIBROTECTOR предназначены для измерений виброскорости.
(далее преобразователи)
Принцип действия преобразователей виброскорости VIBROTECTOR основан на генерации электрического сигнала, пропорционального воздействующей виброскорости.
В конструкции преобразователей использована механическая схема с пьезоэлементом, встроенным усилителем и интегратором, преобразующим сигнал виброускорения в виброскорость. Материал корпуса - нержавеющая сталь.
Преобразователи выпускаются в четырех модификациях VIB 5.731, VIB 5.731 Ex, VIB 5.736, VIB 5.736 Ex.
Преобразователи модификации VIB 5.731 и VIB 5.731 Ex отличаются между собой конструкцией и степенью защиты электроники от внешних воздействий. Преобразователи модификации VIB 5.731 Ex представляют собой взрывозащищенную версию и имеют маркировку взрывозащиты 1Ex ib IIC Т4 Gb, Ex ib IIIC T90 °С Db.
Преобразователи модификации VIB 5.736 и VIB 5.736 Ex отличаются между собой конструкцией и степенью защиты электроники от внешних воздействий. Преобразователи модификации VIB 5.736 Ex представляют собой взрывозащищенную версию и имеют маркировку взрывозащиты 1Ex ib IIC Т4 Gb, Ex ib IIIC T90 °С Db.
Преобразователи модификации VIB 5.731, VIB 5.731 Ex отличаются от преобразователей модификации VIB 5.736, VIB 5.736 Ex нижним пределом диапазона рабочих частот.

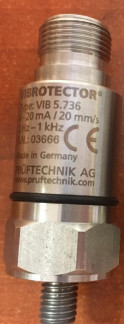

Общий вид преобразователей виброскорости VIBROTECTOR приведен на рисунке 1.
Пломбирование преобразователей виброскорости VIBROTECTOR конструкцией не предусмотрено.
ft
WIHROTECTOR*
V1B S.T31 4 20 wnfl. t 2& т(пй
WHi-t tH- (- £ S-N.: OOIIOO ^ н-S- 5.i=S-*g;
ir-| -rry
PROnECHNlK АЙ
TI. ■. —„ I,
VIB 5.731, VIB 5.731 Ex
VIBROTECTOR
Таблица 1 - Метрологические и технические характеристики преобразователей виброскорости
| Наименование характеристики | Модификации | |
| VIB 5.731, VIB 5.731 Ex | VIB 5.736, VIB 5.736 Ex | |
| Значения | ||
| Номинальное значение коэффициента преобразования на базовой частоте 159 Гц, мА/(мм-с-1) | 0,8 | |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 159 Гц, % | ±5 | |
| Диапазон измерений виброскорости, мм/с | от 1 до 20 | |
| Диапазон рабочих частот, Гц | от 10 до 1000 | от 2 до 1000 |
| Нелинейность амплитудной характеристики на базовой частоте 159 Гц,%, не более | ±3 | |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 159 Гц, %, не более | ±10 | |
| Диапазон выходного тока (пост.), мА | от 4 до 20 | |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С) в диапазоне рабочих температур, %/10 °С | ±0,1 | |
| Напряжение питания (пост.), В | от 18 до 30 | |
| Нормальные условия измерений: - температура окружающей среды, °С | 20±5 | |
| Условия эксплуатации: - диапазон рабочих температур, °С | от -30 до +80 | |
| Габаритные размеры (диаметрхвысота) мм, не более | 22x90,4 | |
| Масса, г, не более | 80 | |
наносится на титульный лист паспорта типографским способом или методом наклейки.
| Наименование | Обозначение | Количество |
| Преобразователь виброскорости | VIBROTECTOR | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 204/3-18-2018 | 1 экз. |
осуществляется по документу МП 204/3-18-2018 «Преобразователи виброскорости VIBROTECTOR. Методика поверки», утвержденному ФГУП «ВНИИМС» 06 сентября 2018 г. Основные средства поверки:
Поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012;
Мультиметр цифровой Agilent 34411А (рег. №33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004). Методы измерения вибрации. Часть 1. Основные положения.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 0,1 до 20000 Гц Техническая документация фирмы «PRUFTECHNIK AG», Германия
