| Номер в госреестре | 73013-18 |
| Наименование СИ | Преобразователи разности давлений измерительные |
| Обозначение типа СИ | ПДД-РАСКО |
| Изготовитель | ООО "НПЦ "Манометр", г. Саранск |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи разности давлений ПДД-РАСКО (далее - преобразователи) предназначены для непрерывных измерений и преобразования разности давлений жидких сред и газа в электрический унифицированный аналоговый выходной сигнал постоянного тока и напряжения и (или) цифровой выходной сигнал.
Принцип действия преобразователей основан на преобразовании измеряемой разности давлений в электрический унифицированный выходной сигнал с помощью первичного тензорезистивного преобразователя.
Преобразователи разности давлений измерительные ПДД-РАСКО состоят из чувствительного элемента, схемы измерений, электронного блока обработки информации и трехвентильного блока, которые составляют моноблочную конструкцию. Трехвентильный блок представляет собой вентиль минусовой камеры (обозначен синим цветом на вентиле), вентиль плюсовой камеры (обозначен красным цветом на вентиле) и вентиль для выравнивания, подаваемого через штуцеры давления (не обозначен дополнительно цветом).
Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, подается в модуль измерения состоящий из специализированного микропроцессора и схемы формирующих стандартных сигналов.
В специализированном микропроцессоре сигнал мостовой схемы усиливается программируемым усилителем, корректируется по температуре согласно значениям сенсора температуры и измеряется аналоговым цифровым преобразователем (АЦП), сигнал АЦП обрабатывается микропроцессором и подается на цифроаналоговый преобразователь (ЦАП). ЦАП формирует выходной аналоговый сигнал напряжения на выход. Аналоговый сигнал преобразуется схемой формирования стандартных сигналов в сигнал токовой петли от 4 до 20 мА или от 0 до 5 мА или сигнал напряжения от 0 до 10 В или от 1 до 5 В. В исполнениях преобразователей оснащенных дисплеем, микропроцессор формирует цифровой сигнал интерфейса I2C на цифровых выходах SCL, SDA.
Цифровой сигнал по интерфейсу I2C передается на модуль индикатора.
Модуль индикатора состоит из микропроцессора и формирователя интерфейса RS 485 и ModBus. Микропроцессор принимает значение измеренного давления в цифровом виде через интерфейс I2C, раскодирует и передает на сдвиговые регистры для формирования сигнала для четырех сегментного индикатора и барографической процентной шкалы. Одновременно микропроцессор формирует выходной сигнал для формирователя интерфейса RS 485 и ModBus.
RS 485 - стандарт передачи данных по двухпроводному полудуплексному каналу связи. Передача данных осуществляется с помощью дифференциальных сигналов. Разница напряжений между проводниками одной полярности означает логическую единицу, разница другой полярности - ноль.
Преобразователи изготавливаются в различных исполнениях, которые могут отличаться друг от друга диапазонами измеряемой разности давлений, исполнением по взрывозащите, видом выходного сигнала, наличием или отсутствием дисплея и интерфейса RS 485 и ModBus.
Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода на этикетке и/или в технической документации и имеет структуру, расшифровка которой приведена в технической документации на преобразователи:
ПДД-РАСКО
Наличие индикатора (И - есть, пробел - нет)_
Климатические исполнение «УХЛ**3.1», «У2», «Т3»_
Верхний предел измерений
Пределы допускаемой основной приведенной погрешности
Выходные сигналы: 1 - 5 В - «15»; 0 - 10 В - «10»;
4 - 20 мА - «42»; 0 - 5 мА - «05»;_
Цифровой интерфейс RS-485 - есть, пробел - нет
Резьбовое соединение:
М20 - метрическая М20*1,5; М12 - метрическая М12*1,5 G1/2 - трубная G1/2; G1/4 - трубная G1/4_
Взрывозвщита: Ех-есть, пробел нет

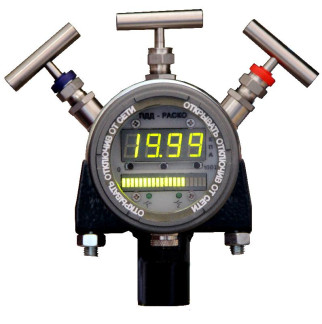

Фотографии общего вида преобразователей представлены на рисунках 1; 2.
Схема пломбирования от несанкционированного доступа представлена на рисунке 3.
Внутренне программное обеспечение (ПО) преобразователей, устанавливается в энергозависимую память при изготовлении и является метрологически незначимым. ПО зашито в микропроцессоре преобразователя и недоступно пользователю.
Запись ПО выполняется только с помощью специализированных приспособлений и программ в условиях завода-изготовителя. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RU.51465965.00100-0000 |
| Номер версии | не ниже 80 |
| Цифровой идентификатор ПО | не используется |
| Алгоритм вычисления цифрового идентификатора | не используется |
Основные метрологические и технические характеристики преобразователей приведены в таблицах 2 - 4.
Таблица 2 - Диапазоны измерений, пределы допускаемой основной приведенной (от диапазона измерений) погрешности.__
| Наименование преобразователя | Нижние пределы измерений, кПа | Верхние пределы измерений, кПа | Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразователей (в диапазоне температур (*) окружающей среды от +21 до +25 °С), % ^ ; |
| ПДД-РАСКО | 0 | 0,25; 0,4; 0,6 | ±0,5; ±1,0 |
| 0 | 1,0; 1,6; 2,5 | ±0,5; ±1,0 | |
| 0 | 4,0; 6,0 | 1,0; ±0,5; ±0,25 | |
| 0 | 10; 16; 25 | 1,0; ±0,5; ±0,25 | |
| 0 | 40; 60; 100; 160; 250 | 1,0; ±0,5; ±0,25 | |
| Примечание:* Вариация показаний / выходного сигнала не должна превышать абсолютного значения пределов допускаемой основной приведенной (к диапазону измерений) погрешности. | |||
Таблица 3 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной (от диапазона измерений) погрешности (в диапазоне температур окружающей среды от +21 до +25 °С), % | ±0,25; ±0,5; ±1,0 |
| Класс точности | 0,25; 0,5; 1,0 |
| Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), % /10 °С | ±0,5 |
| Рабочее (статическое) давление, МПа | 1,6 |
| Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности вызванной воздействием рабочего (статического) давления, % / МПа | 0,05 |
| Выходные сигналы: - аналоговый сигнал постоянного тока, мА - аналоговый сигнал напряжения постоянного тока, В - цифровой сигнал | от 4 до 20; от 0 до 5; от 0 до 10; от 1 до 5 интерфейс RS-485 с поддержкой протоколов ModBus |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В (в зависимости исполнения и вида выходного сигнала) | от 9 до 36 |
| Диапазоны рабочих температур окружающей среды, °С | от -50 до +45 |
| Степень защиты от воды и пыли | IP 65 |
| Маркировка взрывозащиты | 0ExiaIICT5X |
| Маркировка защиты от воспламенения горючей пыли | ExtD A20/21 IP66/67 T X |
| Г абаритные размеры преобразователя, диаметр корпусах высота х глубина, мм, не более: | 90x132,5x128,5 |
| Масса, кг, не более | 2,2 |
| Средняя наработка до отказа, ч, не менее | 110000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист паспорта типографским способом.
Комплектность преобразователей представлена в таблице 4.
Таблица 4 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь разности давлений измерительный | ПДД-РАСКО | 1 шт. |
| Паспорт | НЦФА 406123.207ПС | 1 экз. |
| Методика поверки | МП 202-022-2018 | 1 экз. (Допускается поставлять 1 экз. на партию преобразователей) |
осуществляется по документу МП 202-022-2018 «Преобразователи разности давлений измерительные ПДД-РАСКО. Методика поверки», утвержденному ФГУП "ВНИИМС" 05.09.2018 г.
Основные средства поверки:
Рабочие эталоны 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).
Калибраторы давления СРС2090, СРС2000, СРН7600 в комплекте с внешними преобразователями давления СРТ6600 (Регистрационный № 59862-15).
Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09).
Задатчики избыточного давления Воздух-2,5 (Регистрационный номер №10610-00). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па
ТУ-26.51.52.130-009-93388965-2018 «Преобразователи разности давлений измерительные ПДД-РАСКО. Технические условия»
