Номер в госреестре | 73014-18 |
Наименование СИ | Усилители измерительные |
Обозначение типа СИ | серии QuantumX и SomatXR |
Изготовитель | "Hottinger Brüel & Kjaer GmbH", Германия |
Год регистрации | 2018 |
Срок свидетельства | 30.10.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Усилители измерительные серии QuantumX и SomatXR (далее по тексту - усилители) предназначены для измерений электрических сигналов от датчиков различных физических величин, преобразований измеренных сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Принцип действия усилителей основан на аналого-цифровом преобразовании электрических сигналов, их обработке, усилении и последующей передаче в информационные системы.
Усилители, в зависимости от модели, осуществляют измерение силы и напряжения постоянного тока, усиление электрических сигналов от первичных измерительных преобразователей - тензометрических, пьезоэлектрических, потенциометрических, индуктивных и пьезорезистивных датчиков, термопар и термометров сопротивления, датчиков крутящего момента, источников частотного сигнала, инкрементных датчиков. Усилители осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
Каждый измерительный канал усилителей имеет аналогово-цифровой преобразователь, производящий оцифровку сигналов, поступающих с измерительных преобразователей. Усилители содержат высокопроизводительный внутренний процессор, выполняющий обработку цифровых сигналов (цифровую фильтрацию низких частот с характеристиками Баттерворта и Бесселя) и управление усилителями в целом.
Управление усилителями осуществляется при помощи внешнего управляющего компьютера через интерфейсы ETHERNET или FireWire. Для аппаратной синхронизации усилителей используются интерфейсы ETHERNET, FireWire или EtherCAT.
Модельный ряд усилителей серии QuantumX и SomatXR включает в себя следующие модификации, отличающиеся максимальной скоростью измерений, количеством входных и выходных каналов и типом подключаемых измерительных преобразователей. Для модификаций усилителей SomatXR в наименование добавляется буквенный символ R.
- МХ410B - универсальный усилитель для высокоскоростных измерений, имеющий четыре входа для подключения полумостовых и полномостовых тензодатчиков, полумостовых и полномостовых пьезорезисторных датчиков, пьезоэлектрических датчиков, источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (4-20 мА), а также четыре аналоговых выхода;
- МХ440В - универсальный усилитель, имеющий четыре входа для подключения полумостовых и полномостовых тензодатчиков, полномостовых пьезорезисторных датчиков, полумостовых и полномостовых индуктивных датчиков, датчиков перемещения, потенциометрических датчиков, пьезоэлектрических датчиков, источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (4-20 мА), термометров сопротивления, термопар, датчиков крутящего момента, источников частотного сигнала с напряжением прямоугольной и синусоидальной формы, импульсных датчиков положения;
- МХ460В (MX460B-R) - усилитель для высокоскоростного измерения частоты, имеющий четыре входа для подключения датчиков крутящего момента, источников частотного сигнала, импульсных датчиков положения, датчиков скорости;
- МХ840В (MX840B-R) - универсальный усилитель, аналогичный усилителю модификации МХ440А, имеющий восемь входов для подключения датчиков различных физических величин;
- МХ1601В (MX1601B-R) - универсальный усилитель, имеющий шестнадцать входов для подключения источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (4-20 мА или 0-20 мА), а также пьезоэлектрических датчиков;
- МХ1609КВ (MX1609KB-R) - термометрический усилитель, имеющий шестнадцать входов для подключения термопар типа К;
- МХ1609ТВ - термометрический усилитель, имеющий шестнадцать входов для подключения термопар типа Т;
- MX403B - усилитель для измерения высоковольтных напряжений, имеющий четыре входа для подключения источников напряжения постоянного тока;
- MX1615B, MX1616B (MX1615B-R) - усилитель, имеющий шестнадцать входов для подключения полумостовых и полномостовых тензодатчиков, тензодатчиков с 1/4-мостовой схемой, потенциометрических датчиков, источников напряжения постоянного тока, датчиков с выходом по электрическому сопротивлению постоянного тока, термометров сопротивления;
- MX809B - термометрический усилитель, имеющий восемь входов для подключения термопар типа К, J, Т, B, E, N, R, S, С или источников напряжения постоянного тока;
- MX430B - прецизионный усилитель, имеющий четыре входа для подключения полномостовых тензодатчиков и четыре аналоговых выхода (±10 В);
- MX238B - прецизионный усилитель, имеющий два канала для подключения полномостовых тензодатчиков;
- MX411B-R - универсальный усилитель для высокоскоростных измерений, имеющий четыре входа для подключения полумостовых и полномостовых тензодатчиков, полумостовых и полномостовых индуктивных тензодатчиков, полумостовых и полномостовых пьезорезистивных тензодатчиков датчиков, источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (0-20 мА), пьезоэлектрических датчиков;
В серию усилителей также входят модули специального назначения:
- МХ47Ш (MX471B-R) - интерфейсный модуль, имеющий четыре входа-выхода полевой шины CAN, предназначенный для приёма/передачи данных (сбора входящих сообщений и передачи системных сигналов);
- МХ878B - интерфейсный модуль, имеющий восемь аналоговых выходов, предназначенный для вывода данных с измерительных каналов усилителей в виде сигналов напряжения постоянного тока, математической обработки сигналов в режиме реального времени, а также генерирования постоянных или переменных аналоговых сигналов;
- MX879B - интерфейсный модуль, имеющий восемь аналоговых выходов и тридцать два цифровых входа/выхода, предназначенный для ввода-вывода данных, математической обработки сигналов в режиме реального времени, а также генерирования постоянных или переменных аналоговых сигналов;
- СХ22B (CX22B-R), CX23-R - многофункциональный модуль записи данных, предназначенный для автономной записи данных, передаваемых усилителями, математической обработки сигналов, организации интерфейсов приёма-передачи и отображения данных;
- CX27B - цифровой шлюз, предназначенный для приёма-передачи данных по шинам FireWire, EtherCAT и ETHERNET, организации дискретных входов-выходов, обеспечения внешней синхронизации данных.
- EX23-R - цифровой шлюз, предназначенный для приема-передачи данных по шине ETHERNET.
В конце обозначений моделей усилителей допускается наличие дополнительных буквенно-цифровых символов, определяющих их конструктивные модификации, не изменяющие метрологические и технические характеристики усилителей.
Усилители предназначены как для одиночного применения, так и для работы в составе централизованных и (или) распределённых многоканальных измерительных систем.

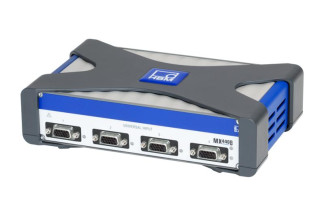

Изображения общего вида усилителей измерительных серии QuantumX и SomatXR приведены на рисунках 1-28. Пломбирование усилителей не предусмотрено.
Обработка и оцифровка сигналов, поступающих с измерительных преобразователей осуществляется за счет внутреннего программно-аппаратного обеспечения. Внутреннее программно-аппаратное обеспечение усилителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные внутреннего программно-аппаратного обеспечения (далее -ПО) усилителей представлены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего программно-аппаратного обеспечения усилителей_
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | QuantumX/SomatXR Firmware |
Номер версии (идентификационный номер ПО), не ниже | 1.17.6.0 |
Цифровой идентификатор ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики усилителей представлены в таблицах 2 - 13.
Под классом точности понимаются пределы допускаемой приведенной (к диапазону измерений) погрешности в нормальных условиях измерений.
Таблица 2 - Основные метрологические характеристики усилителей модификации МХ410B в зависимости от типов подключаемых датчиков
Наименование характеристики | Значение | |||||
При подключении полумостовых и полномостовых тензодатчиков 4 мВ/В с питанием переменным током | ||||||
Класс точности1) | 0,05 | |||||
Несущая частота, Гц | 4800±2 | |||||
Напряжение питания переменного тока датчика, В | 1±0,05 | 2,5±0,125 | 5±0,25 | |||
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 1000 | от 110 до 1000 | от 300 до 1000 | |||
Диапазон измерений коэффициента преобразований, мВ/В | ±20 | ±8 | ±4 | |||
Частотный диапазон измерения, Гц | от 0 до 1600 | |||||
Нелинейность, % от диапазона измерений, не более | 0,02 | |||||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 | |||||
При подключении полумостовых и полномостовых тензодатчиков 4 мВ/В с питанием постоянным током | ||||||
Класс точности1) | 0,05 для полномостовых 0,1 для полумостовых | |||||
Напряжение питания постоянного тока датчика, В | 1±0,08 | 2,5±0,2 | 5±0,4 | 7,5±0,6 | ||
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 5000 | от 110 до 5000 | от 300 до 5000 | от 300 до 5000 | ||
Диапазон измерений коэффициента преобразований, мВ/В | ±20 | ±10 | ±4 | ±4 | ||
Частотный диапазон измерения, Гц | от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 | |||||
Нелинейность, % от диапазона измерений, не более | 0,02 | |||||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 | |||||
При подключении полумостовых и полномостовых тензодатчиков 100 мВ/В с питанием переменным током | ||||||
Класс точности1) | 0,05 для полномостовых 0,1 для полумостовых | |||||
Несущая частота, Гц | 4800±2 |
Наименование характеристики | Значение | |
Напряжение питания переменного тока датчика, В | 1±0,08 | 2,5±0,2 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 1000 | от 110 до1000 |
Диапазон измерений коэффициента преобразований, мВ/В | ±250 | ±100 |
Частотный диапазон измерения, Гц | от 0 до 1600 | |
Нелинейность, % от диапазона измерений, не более | 0,02 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 | |
При подключении полумостовых и полномостовыхе тензодатчиков 100 мВ/В с питанием постоянным током | ||
Класс точности1) | 0,05 для полномостовых 0,1 для полумостовых | |
Напряжение питания постоянного тока датчика, В | 2,5±0,125 | 5±0,25 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 110 до 5000 | от 300 до 5000 |
Диапазоны измерений коэффициента преобразований, мВ/В | ±100 | ±50 |
Частотный диапазон измерения, Гц | от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 | |
Нелинейность, % от диапазона измерений, не более | 0,02 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 | |
При подключении полномостовых и полумостовых пьезорезистивных датчиков 100 мВ/В с питанием постоянным током | ||
Класс точности1) | 0,05 для полномостовых 0,1 для полумостовых | |
Напряжение питания датчика, В | 2,5±0,125 | 5±0,25 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 110 до 5000 | от 300 до 5000 |
Диапазон измерений коэффициента преобразований, мВ/В | ±100 | ±50 |
Наименование характеристики | Значение |
Частотный диапазон измерения, Гц | от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 |
Нелинейность, % от диапазона измерений, не более | 0,02 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 |
При подключении источников напряжения постоянного тока ±10 В | |
Класс точности1) | 0,03 |
Диапазон измерений напряжения постоянного тока, В | ±10 |
Электрическое сопротивление постоянному току подключаемых датчиков, МОм, не менее | 10 |
Нелинейность, % от диапазона измерений, не более | 0,02 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,03 |
При подключении датчиков с токовым выходом от 4 до 20 мА | |
Класс точности1) | 0,03 |
Диапазон измерений силы постоянного тока, мА | ±20 |
Электрическое сопротивление постоянному току подключаемых датчиков, Ом | 50 |
Нелинейность, % от диапазона измерений, не более | 0,02 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,03 |
При подключении пьезоэлектрических датчиков | |
Класс точности1) | 0,1 |
Диапазоны измерений амплитудного значения напряжения переменного тока, В | ±2 ±10 |
Частотный диапазон измерения, Гц | от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 |
Наименование характеристики | Значение |
Нелинейность, % от диапазона измерений, не более | 0,1 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного тока, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 |
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности |
Таблица 3 - Основные метрологические характеристики усилителей модификаций МХ440В и МХ840В (МХ840В^) в зависимости от типов подключаемых датчиков_
Наименование характеристики | Значение | |
При подключении полномостовых и полумостовых тензодатчиков 5 и 10 мВ/В с питанием переменным током | ||
Класс точности1) | 0,05 для полномостовых; 0,1 для полумостовых | |
Несущая частота, Гц | 4800±1,5 | |
Напряжение питания переменного тока датчика, В | 1±0,05 | 2,5±0,125 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 1000 | от 300 до 1000 |
Диапазоны измерений коэффициента преобразований, мВ/В | ±10 | ±5 |
Частотный диапазон измерения, Гц | от 0 до 1600 | |
Нелинейность, % от диапазона измерений, не более | 0,02 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 для полномостовых ±0,1 для полумостовых | |
Полномостовые и полумостовые тензодатчики 5 и 10 мВ/В с питанием постоянным током | ||
Класс точности1) | 0,1 | |
Напряжение питания постоянного тока датчика, В | 1±0,05 | 2,5±0,125 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 1000 | от 300 до 1000 |
Диапазоны измерений коэффициента преобразований, мВ/В | ±10 | ±5 |
Частотный диапазон измерения, Гц | от 0 до 7770 | |
Нелинейность, % от диапазона измерений, не более | 0,02 |
Наименование характеристики | Значение | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 для полномостовых ±0,1 для полумостовых | |
При подключении полномостовых пьезорезистивных датчиков 100 мВ/В и 1000 мВ/В с питанием постоянным током | ||
Класс точности1) | 0,05 | |
Напряжение питания датчика, В | 2,5±0,125 | |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 300 до 1000 | |
Диапазон измерений коэффициента преобразований, мВ/В | ±100 | ±1000 |
Частотный диапазон измерения, Гц | от 0 до 7770 | |
Нелинейность, % от диапазона измерений, не более | 0,02 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 | |
При подключении полномостовых и полумостовых индуктивных датчиков 100 мВ/В с питанием переменным током | ||
Класс точности1) | 0,05 для полномостовых; 0,1 для полумостовых | |
Несущая частота, Гц | 4800±1,5 | |
Напряжение питания переменного тока датчика, В | 1±0,05 | 2,5±0,125 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 1000 | от 300 до 1000 |
Диапазоны измерений коэффициента преобразований, мВ/В | ±300 | ±100 |
Частотный диапазон измерения, Гц | от 0 до 1600 | |
Нелинейность, % от диапазона измерений, не более | 0,02 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 для полномостовых ±0,1 для полумостовых |
Наименование характеристики | Значение |
При подключении полномостовых индуктивных датчиков 1000 мВ/В с питанием переменным током | |
Класс точности1) | 0,1 |
Несущая частота, Гц | 4800±1,5 |
Напряжение питания переменного тока датчика, В | 1±0,05 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 1000 |
Диапазоны измерений коэффициента преобразований, мВ/В | ±1000 |
Частотный диапазон измерения, Гц | от 0 до 1600 |
Нелинейность, % от диапазона измерений, не более | 0,02 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,1 |
При подключении датчиков пе трансформатор с переменным коэс | ремещения LVDT (линейный дифференциальный )фициентом передачи) с питанием переменным током |
Класс точности1) | 0,1 |
Несущая частота, Гц | 4800±1,5 |
Напряжение питания переменного тока датчиков, В | 1±0,05 |
Диапазон электрического сопротивления постоянному току подключаемых датчиков, Ом | от 4 до 33 |
Диапазон измерений коэффициента преобразований, мВ/В | ±3000 |
Частотный диапазон измерения, Гц | от 0 до 1600 |
Нелинейность, % от диапазона измерений, не более | 0,02 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,1 |
При подключении потенциометрических датчиков с питанием постоянным током | |
Класс точности1) | 0,1 |
Напряжение питания постоянного тока датчиков, В | 2,5±0,125 |
Диапазон электрического сопротивления постоянному току подключаемых датчиков, Ом | от 300 до 5000 |
Наименование характеристики | Значение | |
Диапазон измерений коэффициента преобразований, мВ/В | ±500 | |
Частотный диапазон измерения, Гц | от 0 до 7770 | |
Нелинейность, % от диапазона измерений, не более | 0,02 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,1 | |
При подключении пьезоэлектрических датчиков с питанием постоянным током (IEPE, ICP) | ||
Класс точности1) | 0,1 | |
Диапазон измерений амплитудного значения напряжения переменного тока, В | ±8 | |
Частотный диапазон измерения, Гц | от 0 до 7770 | |
Нелинейность, % от диапазона измерений, не более | 0,1 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного тока, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 | |
При подключении источников напряжения постоянного тока | ||
Класс точности1) | 0,05 | |
Диапазон измерений напряжения постоянного тока, В | ±0,1 | ±10 ±60 |
Электрическое сопротивление постоянному току источника напряжения, Ом | не менее 20 | не более 500 |
Нелинейность, % от диапазона измерений, не более | 0,02 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 | |
При подключении датчиков с токовым выходом от 4 до 20 мА, ±20 мА | ||
Класс точности1) | 0,05 | |
Диапазон измерений силы постоянного тока, мА | ±20 |
Наименование характеристики | Значение |
Электрическое сопротивления постоянному току подключаемых датчиков, Ом | 10 |
Нелинейность, % от диапазона измерений, не более | 0,02 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 |
При подключении датчиков с выходом по электрическому сопротивлению постоянному току | |
Класс точности1) | 0,1 |
Диапазон измерений электрического сопротивления постоянному току, Ом | от 0 до 5000 |
Нелинейность, % от диапазона измерений, не более | 0,02 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений электрического сопротивления постоянному току, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,1 |
При подключении термометров сопротивления Pt100, Pt1000 | |
Класс точности1) | 0,1 |
Диапазон измерений температуры, °С | от -200 до +848 |
Нелинейность, °С, не более | 0,3 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений температуры, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,5 для Pt100 ±1 для Pt1000 |
При подключении термопар | |
Диапазон измерений напряжения постоянного тока, мВ | ±100 |
Диапазон измерений температуры, °С: для термопар типа К для термопар типа J для термопар типа S для термопар типа T для термопар типа R для термопар типа E для термопар типа N для термопар типа B | от -270 до +1372 от -210 до +1200 от -50 до +1768 от -270 до +400 от -50 до +1768 от -200 до +900 от -270 до +1300 от +100 до +1820 |
Наименование характеристики | Значение |
Нелинейность, °С: для термопар типов К, J, T, E для термопар типов N, R, S для термопар типа B | менее 0,3 менее 3 менее 30 |
Пределы допускаемой абсолютной погрешности измерений, °С: для термопар типов К, J, T, E для термопар типов N, R, S для термопар типа B | ±1 ±6,5 ±60 |
При подключении датчиков крутящего момента, источников частотного сигнала с напряжением прямоугольной и синусоидальной формы, импульсных датчиков положения | |
Класс точности1) | 0,01 |
Определение направления вращения | Через дополнительный частотный сигнал (сдвинутый по фазе на 90 °) |
Диапазон измерений частоты, Гц | от 0,1 до 1000000 |
Диапазон измерений количества импульсов, имп | от 0 до 1000000 |
Входное электрическое сопротивление постоянному току, кОм | 10 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений количества импульсов, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,01 |
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности |
Таблица 4 - Основные метрологические характеристики усилителей модификаций MX460B (MX460B-R) в зависимости от типов подключаемых датчиков_
Наименование характеристики | Значение |
При подключении датчиков крутящего момента, источников частотного сигнала, импульсных датчиков положения, датчиков скорости | |
Класс точности1) | 0,01 |
Напряжение питания постоянного тока датчиков, В | от 5 до 24 |
Диапазоны измерений частоты, Гц: - на входе RS485 - на входе переменного напряжения | от 0,1 до 1000000 от 10 до 50000 |
Входное электрическое сопротивление постоянному току, кОм: - на входе RS485 - на входе переменного напряжения | более 45 более 100 |
Диапазон измерений количества импульсов, имп | ±2000000 |
Наименование характеристики | Значение |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений количества импульсов, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,01 |
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности |
Таблица 5 - Основные метрологические характеристики усилителей модификаций МХ1601В (МХ1601В^) в зависимости от типов подключаемых датчиков_
Наименование характеристики | Значение | |||
При подключении источников напряжения постоянного тока | ||||
Класс точности1) | 0,03 | 0,03 | 0,05 | |
Диапазон измерений напряжения постоянного тока, В | ±0,1 | ±10 | ±60 | |
Внутреннее полное электрическое сопротивление постоянному току, МОм, не менее | 10 | 1 | ||
Нелинейность, % от диапазона измерений, не более | 0,02 | |||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,03 | ±0,03 | ±0,05 | |
При подключении датчиков с токовым выходом от 0 до 20 мА или от 4 до 20 мА | ||||
Класс точности1) | 0,05 | |||
Диапазон измерений силы постоянного тока, мА | ±20 | |||
Электрическое сопротивление постоянному току подключаемых датчиков, Ом | 5 | |||
Нелинейность, % от диапазона измерений, не более | 0,02 | |||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 | |||
Наименование характеристики | Значение |
При подключении пьезоэлектрических датчиков с питанием постоянным током (IEPE) | |
Класс точности1) | 0,1 |
Диапазон измерений амплитудного значения напряжения переменного тока, В | ±8 |
Частотный диапазон измерения, Гц | от 0,34 до 3000 |
Нелинейность, % от диапазона измерений, не более | 0,1 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного ток, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,1 |
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности |
Таблица 6 - Основные метрологические характеристики усилителей модификаций МХ1609TB,
МХ1609КВ (МХ1609КВ-К) в зависимости от типов подключаемых датчиков | |
Наименование характеристики | Значение |
При подключении термопар типа К | |
Диапазон измерений температуры, °С | от -100 до +1300 |
Входное электрическое сопротивление постоянному току, Ом, не более | 500 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,7 |
При подключении термопар типа T | |
Диапазон измерений температуры, °С | от -100 до +400 |
Входное электрическое сопротивление постоянному току, Ом, не более | 500 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,7 |
Таблица 7 - Основные метрологические характеристики усилителей модификаций МХ403В в зависимости от типов подключаемых датчиков
Наименование характеристики | Значение | ||
При подключении источников напряжения постоянного тока | |||
Класс точности1) | 0,05 | ||
Диапазон измерений напряжения постоянного тока (расширенный диапазон), В | ±1000 (±2000) | ±100 (±200) | ±10 (±20) |
Нелинейность, % от диапазона измерений, не более | 0,01 | 0,01 | 0,02 |
Наименование характеристики | Значение |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,04 |
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности |
Таблица 8 - Основные метрологические характеристики усилителей модификации MX1615B (MX1615B-R), MX1616B в зависимости от типов подключаемых датчиков_
Наименование характеристики | Значение | ||
При подключении полумостовых и полномостовых тензодатчиков с питанием переменным током | |||
Класс точности1) | 0,05 для полномостовых 0,1 для полумостовых | ||
Несущая частота, Гц | 1200±2 | ||
Напряжение питания переменного тока датчика, В | 1±0,05 | 2,5±0,125 | 5±0,25 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 1000 | от 300 до 1000 | от 300 до 1000 |
Диапазон измерений коэффициента преобразований, мВ/В | ±20 | ±8 | ±4 |
Частотный диапазон измерения, Гц | от 0 до 400 | ||
Нелинейность, % от диапазона измерений, не более | 0,02 | ||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,05 | ||
При подключении полумостовых и полномостовыхе тензодатчиков с питанием постоянным током | |||
Класс точности1) | 0,1 | ||
Напряжение питания постоянного тока датчика, В | 1±0,05 | 2,5±0,125 | 5±0,25 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 10002) | от 300 до 10002) | от 300 до 10002) |
Диапазон измерений коэффициента преобразований, мВ/В | ±20 | ±8 | ±4 |
Частотный диапазон измерения, Гц | от 0 до 3900 | ||
Нелинейность, % от диапазона измерений, не более | 0,02 |
Наименование характеристики | Значение | |||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 | |||
При подключении тензодатчиков с 1/4 -мостовой схемой (4- или 3-проводной) с питанием переменным током | ||||
Класс точности1) | 0,1 | |||
Несущая частота, Гц | 1200±2 | |||
Напряжение питания переменного тока датчика, В | 0,5±0,0 25 | 1±0,05 | 2,5±0,125 | 5±0,25 |
Диапазон измерений коэффициента преобразований, мВ/В | ±40 | ±20 | ±8 | ±4 |
Частотный диапазон измерения, Гц | от 0 до 400 | |||
Нелинейность, % от диапазона измерений, не более | 0,05 | |||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,1 | |||
При подключении тензодатчиков с 1/4 -мостовой схемой (4- или 3-проводной) с питанием постоянным током | ||||
Класс точности1) | 0,1 | |||
Напряжение питания постоянного тока датчика, В | 0,5±0,0 25 | 1±0,05 | 2,5±0,125 | 5±0,25 |
Диапазон измерений коэффициента преобразований, мВ/В | ±40 | ±20 | ±8 | ±4 |
Частотный диапазон измерения, Гц | от 0 до 3900 | |||
Нелинейность, % от диапазона измерений, не более | 0,05 | |||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 | |||
При подключении потенциометрических датчиков | ||||
Класс точности1) | 0,1 | |||
Напряжение питания датчиков, В | 1±0,05 | |||
Диапазон электрического сопротивления постоянному току подключаемых датчиков, Ом | от 100 до 50000 | |||
Диапазон измерений коэффициента преобразований, мВ/В | ±500 | |||
Частотный диапазон измерения, Гц | от 0 до 3900 |
Наименование характеристики | Значение |
Нелинейность, % от диапазона измерений, не более | 0,05 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,1 |
При подключении источников напряжения постоянного тока 10 В | |
Класс точности1) | 0,05 |
Диапазон измерений напряжения постоянного тока, В | ±15 (дифференциальный) |
Электрическое сопротивление постоянному току подключаемых датчиков, Ом, не более | 500 |
Нелинейность, % от диапазона измерений, не более | 0,02 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % | ±0,05 |
При подключении датчиков с выходом по электрическому сопротивлению постоянного тока | |
Класс точности1) | 0,1 |
Диапазон измерений электрического сопротивления постоянному току, Ом | от 0 до 10002) |
Нелинейность, % от диапазона измерений, не более | 0,05 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений электрического сопротивления постоянному току, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,1 |
При подключении те | рмометров сопротивления Pt100 |
Класс точности1) | 0,1 |
Диапазон измерений температуры, °С | от -200 до +848 |
Нелинейность, °С, не более | ±0,3 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений температуры, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,5 |
Примечания 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности; 2) - измерительный диапазон модулируется до 5 кОм, в этом случае класс точности равен 2 |
Таблица 9 - Основные метрологические характеристики усилителей модификаций MX809B в зависимости от типов подключаемых датчиков
Наименование характеристики | Значение |
При подключении термопар | |
Диапазон измерений температуры, °С: для термопар типа К для термопар типа J для термопар типа S для термопар типа T для термопар типа R для термопар типа E для термопар типа N для термопар типа B для термопар типа С | от -100 до +1300 от -200 до +1200 от -50 до +1768 от -270 до +400 от -50 до +1768 от -200 до +900 от -270 до +1300 от +100 до +1820 от 0 до +2300 |
Пределы допускаемой абсолютной погрешности измерений температуры,°С: для термопар типов К, J, T, E, N, С для термопар типов R, S для термопар типа B | ±1 ±4 ±15 |
При подключении источников напряжения ±5 В | |
Класс точности1) | 0,02 |
Диапазон измерений напряжения постоянного тока, В | ±5 |
Внутреннее электрическое сопротивление постоянному току источника напряжения, Ом, не более | 500 |
Нелинейность, % от диапазона измерений, не более | 0,02 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,02 |
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности |
Таблица 10 - Основные метрологические характеристики усилителей модификации MX430B в зависимости от типов подключаемых датчиков
Наименование характеристики | Значение | |
При подключении полномостовых тензодатчиков с питанием переменным током | ||
Класс точности1) | 0,01 | |
Несущая частота, Гц | 600±1,5 | |
Напряжение питания переменного тока датчика, В | 2,5±0,125 | 5±0,25 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 75 до 5000 | от 150 до 5000 |
Диапазон измерений коэффициента преобразований, мВ/В | ±2,5 ±5 |
Наименование характеристики | Значение | ||
Частотный диапазон измерения, Гц | от 0 до 200 | ||
Нелинейность, % от диапазона измерений, не более | 0,0025 | ||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,005 | ||
При подключении полномостовых тензодатчиков с питанием постоянным током | |||
Класс точности1) | 0,01 | ||
Напряжение питания постоянного тока датчика, В | 2,5±0,125 | 5±0,25 | 10±0,5 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 75 до 5000 | от 150 до 5000 | от 300 до 5000 |
Диапазон измерений коэффициента преобразований, мВ/В | ±2,5 ±5 | ||
Частотный диапазон измерения, Гц | от 0 до 6000 | ||
Нелинейность, % от диапазона измерений, не более | 0,0025 | ||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,01 | ||
При подключении аналоговых выходов при напряжении ±10 В | |||
Класс точности1) | 0,05 | ||
Диапазон измерений напряжения постоянного тока, В | ±10 | ||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,05 | ||
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности |
Таблица 11 - Основные метрологические характеристики усилителей модификации МХ238В в зависимости от типов подключаемых датчиков
Наименование характеристики | Значение | |
При подключении полномостовых тензодатчиков с питанием переменным током | ||
Класс точности1) | 0,0025 | |
Несущая частота, Гц | 225±0,5 | |
Напряжение питания переменного тока датчика, В | 2,5±0,125 | 5±0,25 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 75 до 5000 | от 150 до 5000 |
Диапазон измерений коэффициента преобразований, мВ/В | ±2,5 ±5 | |
Частотный диапазон измерения, Гц | от 0 до 50 | |
Нелинейность, % от диапазона измерений, не более | 0,002 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,001 | |
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности |
Таблица 12 - Основные метрологические характеристики усилителей модификации МХ411В-К в зависимости от типов подключаемых датчиков
Наименование характеристики | Значение | ||
При подключении полумостовых и полномостовых тензодатчиков с питанием переменным током | |||
Класс точности1) | 0,05 | ||
Несущая частота, Гц | 4800±2 | ||
Напряжение питания переменного тока датчика, В | 1±0,05 | 2,5±0,125 | 5±0,25 |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 1000 | от 110 до 1000 | от 300 до 1000 |
Диапазон измерений коэффициента преобразований, мВ/В | ±20 | ±8 | ±4 |
Частотный диапазон измерения, Гц | от 0 до 1600 | ||
Нелинейность, % от диапазона измерений, не более | 0,02 | ||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,05 |
Наименование характеристики | Значение | ||||
При подключении полумостовыех и полномостовых тензодатчиков с питанием постоянным током | |||||
Класс точности1) | 0,05 | ||||
Напряжение питания постоянного тока датчика, В | 1±0,08 | 2,5±0,2 | 5±0,4 | 7,5±0,6 | |
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 5000 | от 110 до 5000 | от 110 до 5000 | от 300 до 5000 | |
Диапазон измерений коэффициента преобразований, мВ/В | ±20 | ±10 | ±4 | ±4 | |
Частотный диапазон измерения, Гц | от 0 до 40000 от 0 до 80000 (для 2 канального режима) | ||||
Нелинейность, % от диапазона измерений, не более | 0,02 | ||||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,05 | ||||
При подключении полумостовыхи полномостовых индуктивных тензодатчиков с питанием переменным током | |||||
Класс точности | 0,05 | ||||
Несущая частота, Гц | 4800±2 | ||||
Напряжение питания переменного тока датчика, В | 1±0,08 | 2,5±0,2 | |||
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 80 до 1000 | от 110 до 1000 | |||
Диапазон измерений коэффициента преобразований, мВ/В | ±250 | ±100 | |||
Частотный диапазон измерения, Гц | от 0 до 1600 | ||||
Нелинейность, % от диапазона измерений, не более | 0,02 | ||||
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований й, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,05 | ||||
При подключении полумостовых и полномостовых пьезорезистивных тензодатчиков с питанием постоянным током | |||||
Класс точности | 0,05 | ||||
Напряжение питания постоянного тока датчика, В | 2,5±0,125 | 5±0,25 | |||
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом | от 110 до 5000 | от 110 до 5000 |
Наименование характеристики | Значение | |
Диапазон измерений коэффициента преобразований, мВ/В | ±100 | ±50 |
Частотный диапазон измерения, Гц | от 0 до 4 от 0 до 80000 (для 2 к | Ю000 анального режима) |
Нелинейность, % от диапазона измерений, не более | 0,02 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,05 | |
При подключении источников напряжения постоянного тока, 10 В | ||
Класс точности | 0,03 | |
Диапазон измерений напряжения постоянного тока, В | ±10 | |
Внутреннее электрическое сопротивление постоянному току подключенного источника напряжения, кОм, не более | 5 | |
Нелинейность, % от диапазона измерений, не более | 0,02 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,03 | |
При подключении датчиков с токовым выходом от 0 до 20 мА | ||
Класс точности | 0,03 | |
Диапазон измерений силы постоянного тока, мА | ±20 | |
Электрическое сопротивление постоянному току подключаемых датчиков, Ом | 50 | |
Нелинейность, % от диапазона измерений, не более | 0,02 | |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,03 | |
При подключении пьезоэлектрических датчики с питанием постоянным током (IEPE, ICP) | ||
Класс точности | 0,1 |
Наименование характеристики | Значение |
Диапазон измерений амплитудного значения напряжения переменного тока, В | ±2 ±10 |
Частотный диапазон измерения, Гц | от 0 до 40000 от 0 до 80000 (для 2 канального режима) |
Нелинейность, % от диапазона измерений, не более | 0,1 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения | ±0,03 |
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности |
Таблица 13 - Основные технические характеристики усилителей и модулей специального назначения
Наименование характеристики | Значение |
Напряжение питания постоянного тока, В: - номинальное - рабочее | 24 от 10 до 30 |
Г абаритные размеры (высотахширинахглубина), мм, не более, для модификации: - МХ840В, MX440B, MX430B, MX238B с элементом защиты - МХ840В, MX440B, MX430B, MX238B без элемента защиты | 52,5х200х121 44x174x116,5 |
- МХ840B-R, MX1615B-R, MX471B-R, MX460B-R, MX411B-R, MX1601B-R, MX1609KB-R - MX410B, MX460B, MX1601B, MX1615B, MX1616B, MX471B, MX878B, MX879B, MX1609TB, MX1609KB с защитой корпуса - MX410B, MX460B, MX1601B, MX1615B, MX1616B, MX471B, MX878B, MX879B, MX1609TB, MX1609KB без защиты корпуса - MX403B с защитой корпуса - MX403B без защиты корпуса - MX809B (с защитным корпусом) - MX809B (без защитного корпуса) - CX22B - с защитным кейсом - без защитного кейса - CX27B - с защитой корпуса - без защиты корпуса - CX22B-R, CX23-R, EX23-R | 80x205x140 52,5x200x122 44x174x119 52,5x200x124 44x174x124 53x200x128 44x174x119 53x200x128 44x174x119 52,5x200x122 44x174x119 80x205x140 |
Наименование характеристики | Значение |
Масса, кг, не более, для модификации: - МХ840В, MX160m, MX1615B, MX1616B, MX879B | 0,98 |
- МХ840В-Я, MX160m-R, MX1615B-R, MX1609KB-R, CX23-R | 2,10 |
- MX440B, MX460B, MX430B, MX471B, MX238B | 0,85 |
- MX410B | 0,99 |
- MX403B, MX809B | 1,00 |
- MX471B-R | 1,85 |
- MX878B | 0,88 |
- MX1609TB, MX1609KB | 0,90 |
- MX411B-R, MX460B-R | 1,90 |
- CX22B | 1,10 |
- CX22B-R | 2 |
- CX27B | 1,20 |
- EX23-R | 2,375 |
Нормальные условия измерений: | |
- температура окружающей среды, °С | от +15 до +25 |
Рабочие условия измерений: | |
- температура окружающей среды, °С, для модификаций: | |
- МХ840В, MX440B, MX410B, MX403B, MX460B, | |
MX1601B, MX1615B, MX1616B, MX809B, MX430B, MX238B, | от -20 до +65 |
MX471B, MX878B, MX879B, MX1609TB, MX1609KB, CX22B, | |
CX27B | |
- MX1601B-R, MX1615B-R, MX471B-R, MX1609KB-R, | от -40 до +80 |
МХ840В-Я, MX411B-R, MX460B-R, CX22B-R, CX23-R, EX23-R | |
- относительная влажность при температуре +31 °C, % | |
- МХ840В, MX440B, MX410B, MX460B, MX1601B, | |
MX1615B, MX430B, MX238B, MX471B, MX878B, MX879B, | от 5 до 95 |
MX1609TB, MX1609KB, MX1616B, CX27B | |
- MX403B, MX809B, CX22B | до 80 (линейно уменьшается до 50 % при температуре +40 °C) |
- MX460B-R, MX1601B-R, MX1615B-R, MX471B-R, | |
MX1609KB-R, МХ840В-К, MX411B-R, CX22B-R, CX-23R, | от 5 до 100 |
EX23-R | |
Средняя наработка на отказ, ч | 10000 |
Средний срок службы, лет | 10 |
наносится на лицевую панель корпуса усилителей методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Комплектность усилителей представлена в таблице 14.
Таблица 14 - Комплектность усилителей измерительных серии QuantumX и SomatXR
Наименование | Количество |
Усилитель измерительный серии QuantumX и SomatXR | 1 шт. |
Руководство по эксплуатации | 1 экз. |
Методика поверки ИЦРМ-МП-191-17 | 1 экз. |
осуществляется по документу ИЦРМ-МП-191-17 «Усилители измерительные серии QuantumX и SomatXR. Методика поверки», утвержденному ООО «ИЦРМ» 31.10.2017 г.
Основные средства поверки приведены в таблице 15.
Таблица 15 - Основные средства поверки
Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
Калибратор универсальный Fluke 5520A | 29282-05 |
Калибратор К148 | 41772-09 |
Частотомер электронно-счетный Ч3-63/1 | 9084-90 |
Генератор импульсов Г5-60 | 5463-76 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Зарегистрировано поверок | 272 |
Поверителей | 6 |
Актуальность данных | 21.11.2024 |
