| Номер в госреестре | 73015-18 |
| Наименование СИ | Имитаторы параметров движения транспортных средств |
| Обозначение типа СИ | "САПСАН 3М" |
| Изготовитель | Общество с ограниченной ответственностью "ОЛЬВИЯ" (ООО "ОЛЬВИЯ"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 30.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Имитаторы параметров движения транспортных средств «САПСАН 3М» (далее по тексту имитаторы) предназначены для имитации и воспроизведения скорости и направления движения транспортных средств (далее по тексту - ТС), а также положения ТС относительно измерителей скорости радиолокационных при их поверке.
Принцип действия имитаторов заключается в приеме и последующем переизлучении сигналов от измерителя скорости с заданными параметрами модуляции. При этом частотный сдвиг переизлучаемого сигнала (в соответствии с эффектом Доплера) пропорционален имитируемой скорости движения ТС. Амплитуда или фаза переизлучаемых сигналов пропорциональны имитируемой дальности и положению ТС относительно измерителя скорости.
Конструктивно имитаторы выполнены в виде моноблока. Функционально в состав имитаторов входят: приемо-передающий тракт СВЧ, фазовый модулятор, процессорная плата управления, гетеродин, счетчики частоты и каналы связи с внешними устройствами (RS-232).
Имитаторы не имеют органов управления и индикации и предназначены для работы с внешним компьютером.
Имитаторы выпускаются в двух модификациях литера 1 и литера 2.
Модификации имитаторов отличаются функциональными возможностями и условиями эксплуатации. Имитаторы «САПСАН 3М» литера 1 предназначены для поверки/испытаний в лабораторных условиях, имитаторы «САПСАН 3М» литера 2 - для поверки/испытаний измерителей скорости движения транспортных средств на местах их установки. Имитаторы «САПСАН 3М» литера 2 дополнительно оборудованы встроенной видеокамерой для наведения имитатора на поверяемый измеритель скорости.

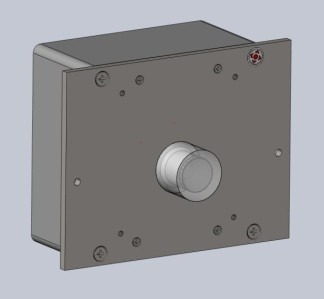

Общий вид и способ пломбирования имитаторов «САПСАН 3М» литера 1 представлен на рисунке 1. Общий вид имитаторов «САПСАН 3М» литера 1 в сборе с безэховой камерой представлен на рисунке 2. Общий вид и способ пломбирования имитаторов «САПСАН 3М» литера 2 представлен на рисунке 3.
Программное обеспечение (ПО) состоит из встроенного и внешнего ПО.
Внешнее ПО устанавливается на внешний компьютер, не имеет метрологически значимой части и предназначено для выбора и индикации параметров имитатора.
Встроенное ПО выполняет следующие функции:
- обеспечение связи с внешними устройствами;
- расчет промежуточной частоты между частотой встроенного гетеродина и частотой поверяемого измерителя скорости;
- установление частоты и фазы модулирующих сигналов с параметрами, заданными от внешнего устройства;
- сохранение параметров калибровки имитатора.
Защита встроенного ПО от случайных и преднамеренных изменений реализована путем проверки контрольной суммы при старте, специализированного формата данных, не дающего возможности несанкционированного изменения и использования уникального протокола обмена между имитатором и внешним компьютером.
Уровень защиты ПО имитаторов от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SAPSAN3DD15XP |
| Номер версии (идентификационный номер) ПО | 1.4 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| «САПСАН 3М» литера 1 | «САПСАН 3М» литера 2 | |
| Диапазон рабочих частот, ГГц | от 24,050 до 24,250 | |
| Пределы допускаемой абсолютной погрешности измерения частоты излучения, МГц | ±2 | |
| Диапазон имитируемых скоростей движения ТС, км/ч | от 1 до 400 | |
| Пределы допускаемой абсолютной погрешности имитации скорости, км/ч | ±0,03 | |
| Диапазон имитации расстояния до движущегося ТС, м | от 0 до 150 | от 2 до 150 |
| Пределы допускаемой абсолютной погрешности имитации расстояния до движущегося ТС, м | ±0,25 | |
| Диапазон имитации угла на движущееся ТС, ° | ±30 | - |
| Пределы допускаемой погрешности имитации угла на движущееся ТС, ° | ±0,1 | |
| Диапазон эмуляции разности фаз управляющих сигналов, ° | от 0 до 360 | |
| Пределы допускаемой погрешности эмуляции разности фаз управляющих сигналов, ° | ±0,3 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| «САПСАН 3М» литера 1 | «САПСАН 3М» литера 2 | |
| Диапазон изменения амплитуды управляющих сигналов, В | от 0,0025 до 2,5 | от 0,0025 до 2,5 |
| Напряжение питания постоянного тока, В | от 10 до 16 | |
| Мощность потребления, Вт, не более | 7 | |
| Рабочие условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от 10 до 35 | от - 30 до + 50 |
| - относительная влажность воздуха, % | до 90 | до 98 |
| - атмосферное давление, мм рт. ст. | от 630 до 800 | от 630 до 800 |
| Масса, кг, не более | 3 | |
| Г абаритные размеры, мм, не более | ||
| - длина | 150 | 200 |
| - ширина | 200 | 200 |
| - высота | 150 | 150 |
наносится на корпус имитаторов фотохимическим методом и на титульный лист паспорта типографским или иным способом.
Комплектность
Таблица 4 - Комплектность имитаторов параметров движения транспортных «САПСАН 3М» литера 1_
| Наименование | Обозначение | Количество |
| Имитатор параметров движения транспортных средств «САПСАН 3М» литера 1 | БКЮФ.468222.004 | 1 шт. |
| Адаптер питания | - | 1 шт. |
| Камера безэховая | БКЮФ.305178.001 | 1 шт. |
| Кабель связи с ПК | БКЮФ.685622.041 | 1 шт. |
| CD диск с ПО «Сапсан 3» | БКЮФ.467361.016-01 | 1 шт. |
| Методика поверки | БКЮФ.468222.004МП | 1 экз. |
| Руководство по эксплуатации | БКЮФ.468222.004РЭ | 1 экз. |
| Паспорт | БКЮФ.468222.004ПС | 1 экз. |
| Комплект дополнительного оборудования | (по заказу) |
Таблица 5 - Комплектность имитаторов параметров движения транспортных «САПСАН 3М» литера 2_
| Наименование | Обозначение | Количество |
| Имитатор параметров движения транспортных средств «САПСАН 3М» литера 2 | БКЮФ.468222.004 | 1 шт. |
| Комплект кабелей | БКЮФ.454874.001 | 1 шт. |
| Кабель поверочный с адаптером питания | БКЮФ.454874.005 | 1 шт. |
| Поворотное устройство | - | 1 шт. |
| CD диск с ПО «Сапсан 3» | БКЮФ.467361.016-01 | 1 шт. |
| Методика поверки | БКЮФ.468222.004МП | 1 экз. |
| Руководство по эксплуатации | БКЮФ.468222.004РЭ | 1 экз. |
| Паспорт | БКЮФ.468222.004-01ПС | 1 экз. |
| Комплект дополнительного оборудования | (по заказу) |
осуществляется по документу БКЮФ.468222.004МП «Имитаторы параметров движения транспортных средств «САПСАН 3М». Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 28 июля 2018 года.
Основное поверочное оборудование:
- частотомер электронно-счетный Ч3-66 регистрационный номер 9273-85 в Федеральном информационном фонде;
- частотомер электронно-счетный вычислительный Ч3-64, регистрационный номер 9135-83 в Федеральном информационном фонде;
- измеритель разности фаз Ф2-34 регистрационный номер 9512-84 в Федеральном информационном фонде;
- генератор сигналов измерительный MG3694B регистрационный номер 41262-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационных документах.
ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытания
Имитаторы параметров движения транспортных средств «САПСАН 3М». Технические условия БКЮФ.468222.004ТУ
