| Номер в госреестре | 73016-18 |
| Наименование СИ | Корректоры объема газа |
| Обозначение типа СИ | ЕК270 |
| Изготовитель | ООО "Эльстер Газэлектроника", г. Арзамас |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Корректоры объема газа ЕК270 (далее - корректоры) предназначены для измерений температуры и абсолютного давления природного газа, измерения количества импульсов от преобразователей расхода и вычисления расхода и объема природного газа при стандартных условиях.
Принцип действия основан на преобразовании корректором электрических сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода природного газа (далее - газ) в рабочих условиях, в значения измеряемых величин с последующим определением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей. Коэффициент сжимаемости природного газа вычисляется по ГОСТ 30319.2-2015.
Корректор предназначен для работы совместно со счётчиками объёма газа, имеющими импульсный выходной сигнал, пропорциональный объёму газа в рабочих условиях, и обеспечивает автоматический учёт потребления газа, а также контроль технологических параметров, связанных с эксплуатацией измерительного комплекса.
Корректор обеспечивает работу со счётчиками имеющими импульсный выходной сигнал:
3 3 3 3 3
- с весом импульса 0,01 м , 0,1 м , 1,0 м , 10,0 м и 100 м в диапазоне частот от 0 до 8 Гц.
- с весом импульса от 1 до 99999 импульсов на м в диапазоне частот от 0 до 5 кГц.
Корректор обеспечивает измерение параметров газа:
- давления в трубопроводе преобразователем абсолютного давления;
- температуры газа встроенным термометром сопротивления платиновым по ГОСТ 66512009 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500).
Для контроля технологических параметров корректор обеспечивает измерение перепада давления на счетчике газа преобразователем перепада давления.
Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах, и имеет маркировку взрывозащиты 1ExibIIBT4.

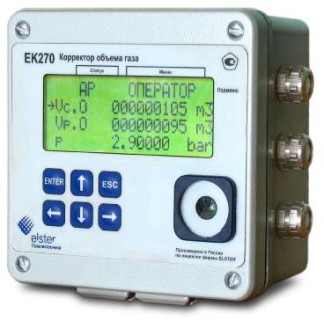

Общий вид корректора объема газа ЕК270 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Программное обеспечение корректора встроенное и является его неотъемлемой частью. Конструкция корректора ЕК270 исключает возможность несанкционированного влияния на программное обеспечение корректора и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЕК270 V1.60* |
| Номер версии (идентификационный номер) ПО | 1.60* |
| Цифровой идентификатор ПО | 5551943226 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
| * - идентификационное наименование состоит из 2 частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, бар: - ЕК270 с заводским номером 1116071806, 1116071807 - ЕК270 с заводским номером 1116081962 | от 4,0 до 20,0 от 0,8 до 2,0 |
| Диапазон измерений перепада давления, кПа | от 0 до 1,6 |
| Диапазон измерений температуры газа, °С | от -23 до +60 |
| Пределы допускаемой относительной погрешности, %: - измерений давления; - измерений температуры; - вычисления коэффициента коррекции, обусловленного реализацией алгоритмов с техническими характеристиками, указанными в таблице 3; - приведения объёма к стандартным условиям в диапазоне изменений параметров газа: температуры от минус 23 до +60 °С и плотности от 0,668 до 1,0 кг/м3, с учетом погрешности измерений давления, температуры и вычисления коэффициента коррекции | ±0,35 ±0,1 ±0,3 ±0,67 |
| Наименование характеристики | Значение |
| Пределы основной приведенной погрешности измерений перепада давления, выраженной по отношению к верхнему пределу диапазона измерений, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности перепада давления от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % | ±0,1 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 80 от 96 до 104 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон изменений абсолютного давления газа, бар: - ЕК270 с заводским номером 1116071806, 1116071807 - ЕК270 с заводским номером 1116081962 Диапазон измерений температуры газа, °С Диапазон изменений плотности природного газа при стандартных условиях, кг/м3 Диапазон изменений молярной доли азота, % Диапазон изменений молярной доли диоксида углерода, % | от 4,0 до 20,0 от 0,8 до 2,0 от -20 до +50 от 0,6934 до 0,7323 от 0,77 до 1,95 от 0,122 до 0,660 |
| Сигнал от счетчика газа низкочастотный, Гц, не более | 8 |
| Сигнал от счетчика газа высокочастотный, кГц, не более | 5 |
| Коэффициент преобразования сигнала счетчика газа (НЧ), имп/м3 | 0,01; 0,1; 1; 10; 100 |
| Коэффициент преобразования сигнала счетчика газа (ВЧ), имп/м3 | от 1 до 99999 |
| Дисплей: - количество строк - количество символов в строке | 4 20 |
| Выходной импульсный сигнал: - напряжение, В - ток нагрузки, мА - число одновременно подключенных каналов, шт. | 30 100 4 |
| Интерфейс | RS 232/RS485 оптический интерфейс ГОСТ Р МЭК 61107 |
| Параметры электрического питания: - напряжение постоянного тока (встроенное), В - напряжение постоянного тока (внешний источник), В | 7,2 (2 батареи 3,6 В) 9±0,9 |
| Габаритные размеры корректора, мм, не более - высота - ширина - длина | 200 180 110 |
| Масса, кг, не более | 2,8 |
| Условия эксплуатации: - температура окружающей среды, °С: - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +60 от 30 до 80 от 96 до 104 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 12 |
наносится на шильдик методом фотопечати и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность корректора объема газа ЕК270
| Наименование | Обозначение | Количество |
| Корректор ЕК270 | Заводские номера 1116071806, 1116071807, 1116081962 | 3 шт. |
| Руководство по эксплуатации | 3 экз. | |
| Паспорт | 3 экз. | |
| Методика поверки | МП 208-042-2018 | 1 экз. |
| Преобразователь перепада давления | 3 шт. | |
| Комплект монтажных частей (КМЧ) | 3 шт. |
осуществляется по документу МП 208-042-2018 «ГСИ. Корректоры объёма газа ЕК270. Методика поверки», утвержденному ФГУП «ВНИИМС» 05.06.2018 г.
Основные средства поверки:
- калибратор температуры RTC-157 B (регистрационный номер 46576-11), диапазон воспроизведения температуры от минус 45 до 155 °C, погрешность установления заданной температуры не более ±0,1 °C, погрешность измерения температуры с внешним термопреобразователем STS-200 не более ±0,011 °C;
- манометр грузопоршневой МП-6 (регистрационный номер 52189-12), диапазон задания давления от 0,06 до 0,6 МПа, класс точности 0,02;
- манометр грузопоршневой МП-60 (регистрационный номер 52189-12), диапазон задания давления от 0,6 до 6 МПа, класс точности 0,02;
- манометр грузопоршневой МП-2,5 (регистрационный номер 58794-14), предел допускаемой относительной погрешности 0,02 %;
- калибратор MCX-II (регистрационный номер 21591-07), диапазон задания частоты импульсов от 0,01 до 10 кГц;
- барометр БРС-1М-1 (регистрационный номер 16006-97), диапазон измерений абсолютного давления от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ±33 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых корректоров с требуемой точностью.
Знак поверки наносится методом давления на пломбу и специальную мастику (термопластичную массу) и в паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
