| Номер в госреестре | 73020-18 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | Cernox RTD CX-1050-LR |
| Изготовитель | Компания "Lake Shore Cryotronics, Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 07.11.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления Cemox RTD CX-1050-LR (далее по тексту - ТС), предназначены для измерений температуры жидких и газообразных сред и высокоточных измерений температуры в криогенных установках.
Описание средства измерения
Принцип действия ТС основан на зависимости сопротивления германия от воздействия температуры измеряемой среды.
ТС представляют из себя германиевый пленочный датчик температуры, в медном позолоченном корпусе.

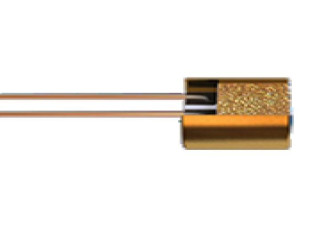

Рисунок 1 - Внешний вид ТС
Пломбировка ТС не предусмотрена, так как они являются неразборными и неремонтируемыми изделиями.
отсутствует.
Таблица 1 - Метрологические характеристики ТС
| Наименование характеристики | Значение |
| Диапазон измерений температуры, К | от 4,2 до 300 |
| Материал чувствительного элемента | германий |
| Пределы допускаемой погрешности измерений температуры, К | ±0,0018-Т, где Т - измеренное значение температуры, К |
Таблица 2 - Технические характеристики ТС
| Параметр | Значение |
| Г абаритные размеры (диаметр х высота), мм, не более | 3,1 x 3,2 |
| Масса, г, не более | Описание |
наносится на паспорта - типографским способом (в правом верхнем углу).
Таблица 3 - Комплектность ТС
| Наименование | Количество | Обозначение | Примечание |
| Т ермопреобразователь сопротивления Cernox RTD CX-1050-LR | 1 шт. | ||
| Паспорт | 1 экз. | ||
| Руководство по эксплуатации | 1 экз. | На партию в один адрес | |
| Методика поверки | 1экэ. | 651-18-029 |
осуществляется по документу 651-18-029 «Термопреобразователи сопротивления Cernox RTD CX-1050-LR. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 07.02.2018 г. Основные средства поверки:
- термометр сопротивления эталонный ЭТС-25, тип А, регистрационный номер 19484-09 в Федеральном информационном фонде;
- термометр сопротивления эталонный ЭТС-25, тип В, регистрационный номер 19484-09 в Федеральном информационном фонде;
- Г осударственный рабочий эталон единицы температуры 0 разряда в диапазоне от 0,65 до 293 К;
- термостат переливной прецизионный ТПП-1.0, регистрационный номер 33744-07 в Федеральном информационном фонде;
- термостат переливной прецизионный ТПП-1.3, регистрационный номер 33744-07 в Федеральном информационном фонде;
- измеритель температуры многоканальный прецизионный МИТ 8.15, регистрационный номер 19736-11 в Федеральном информационном фонде;
- вольтметр цифровой универсальный В7-78/1, регистрационный номер 31773-06 в Федеральном информационном фонде (диапазон измерения постоянного напряжения от 0 до 1000 В; предел допускаемой основной погрешности ±(0,005 U/100+3,5 10-6) В, диапазон измерения сопротивления постоянному току до 100 Мом; предел допускаемой основной погрешности при пределе измерения 10 кОм ±(0,01^изм/100+0,1) Ом;
- измеритель температуры и влажности ИТВ 1522D, регистрационный номер 20857-07 (диапазон измерений температур: от минус 50 до плюс 100 °С, пределы допускаемой абсолютной погрешности ±0,5°С; диапазон измерений относительной влажности: от 0 до 100 %, пределы допускаемой абсолютной погрешности ±2 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ТС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ Государственная поверочная схема для средств измерений температуры
