| Номер в госреестре | 73037-18 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-8 |
| Изготовитель | ОАО "Салаватнефтемаш", г. Салават |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-8 предназначены для измерений объема и массы нефти, а также приема, хранения и отпуска нефти (далее - рабочей среды) при учетных и технологических операциях.
Резервуары горизонтальные стальные цилиндрические РГС-8 представляеют собой металлические сосуды в форме горизонтального цилиндра со сферическим днищем и горловинами расположенными на поясе, по расположению являются подземными.
Принцип действия резервуаров горизонтальных стальных цилиндрических РГС-8 основан на измерении уровня наполнения резервуара рабочей средой с последующим определением объема находящейся в нем рабочей среды по градуировочной таблице. По результатам определения объема рабочей среды и измерений плотности и температуры рабочей среды вычисляется масса наполняющей резервуар рабочей среды.
Резервуары горизонтальные стальные цилиндрические РГС-8 расположены на территории ПСП ЦППН ТИП «Волгограднефтегаз» АО «РИТЭК», Котовский район, Волгоградская область, РФ.

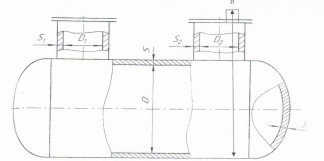

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-8 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 8 |
| Пределы допускаемой относительной | |
| погрешности определения вместимости резервуара при объемном методе поверки, %, | |
| при измерении объема дозы жидкости | |
| с погрешностью: | |
| ±0,15 % | ±0,25 |
| ±0,1 % | ±0,20 |
Таблица 2 - Основные технические характеристики.
| Наименование характеристики | Значение | |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 | |
| Номер РГС-8 по технологической схеме | ЕП-1/1 | ЕП-1/2 |
| Заводской номер РГС-8 | 66135 | 66136 |
| Габаритные размеры, мм, не более | ||
| - базовая высота | 3393 | 3398 |
| - диаметр | 2000 | 2000 |
| Средний срок службы, лет | 20 | |
| Средняя наработка на отказ, ч | 100000 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -40 до +45 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| 1 Резервуар горизонтальный стальной цилиндрический | РГС-8 | 11 шт. |
| 2 Паспорт | - | 1* шт. |
| 3 Г радуировочная таблица | - | 1* шт. |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-8
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
