| Номер в госреестре | 73038-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | Куйбышевский завод монтажных и рулонных заготовок, г. Куйбышев (Самара) |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-2000 предназначены для измерений объема и массы нефти, а также приема, хранения и отпуска нефти при учетных и технологических операциях.
Резервуары вертикальные стальные цилиндрические РВС-2000 представляют собой металлические сосуды в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованные приемо-раздаточными устройствами и люками, по расположению являются наземными.
Заполнение и выдача нефти (далее - рабочей среды) осуществляется через приемнораздаточные устройства, расположенные в нижней части резервуара.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-2000 основан на измерении уровня наполнения резервуара рабочей средой с последующим определением объема находящейся в нем рабочей среды по градуировочной таблице. По результатам определения объема рабочей среды и измерений плотности и температуры рабочей среды вычисляется масса наполняющей резервуар рабочей среды.
Резервуары вертикальные стальные цилиндрические РВС-2000 расположены на территории резервуарного парка цеха подготовки и перекачки нефти ТИП «Волгограднефтегаз» АО «РИТЭК», Котовский район, Волгоградская область, РФ.

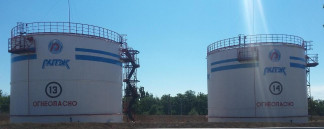

Общий вид резервуаров вертикальных стальных цилиндрических РВС-2000 представлен на рисунке 1.
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-2000 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 | |
| Номер РВС-2000 по технологической схеме | 13 | 14 |
| Заводской номер | 22 | 22-А |
| РВС-2000 | ||
| Габаритные размеры, мм, не более | ||
| - высота | 11706 | 11735 |
| - диаметр | 15165 | 15151 |
| Средний срок службы, лет | 30 | |
| Средняя наработка на отказ, ч | 100000 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -40 до +45 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| 1 Резервуар вертикальный стальной цилиндрический | РВС-2000 | 1* шт. |
| 2 Паспорт | - | 1* шт. |
| 3 Г радуировочная таблица | - | 1* шт. |
*Указана комплектность одного резервуара вертикального стального цилиндрического РВС-2000.
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности (регистрационный номер в Федеральном информационном фонде (далее - регистрационный №) 22003-07);
- рулетка измерительная металлическая РНГ 2-го класса точности (регистрационный № 60606-15);
- линейка измерительная металлическая (регистрационный № 96-70);
- толщиномер ультразвуковой УТ-93П (регистрационный № 10479-03);
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный № 303-91);
- рейка нивелирная телескопическая VEGA TS3M (регистрационный № 51835-12);
- нивелир 4Н-3КЛ (регистрационный № 29846-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
«Масса и объем нефти. Методика измерений массы и объема нефти в резервуарах вертикальных стальных (РВС) ЦППН ТПП «Волгограднефтегаз» ОАО «РИТЭК», номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2012.12823
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-2000
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
