| Номер в госреестре | 73040-18 |
| Наименование СИ | Весы лабораторные |
| Обозначение типа СИ | ВЛА |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие «Госметр» (ООО «НПП «Госметр»), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 07.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы лабораторные ВЛА (далее - весы) предназначены для статических измерений массы.
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

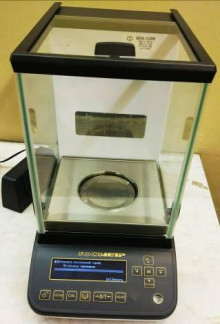

Конструктивно весы состоят из весоизмерительного устройства с остекленной витриной и терминала.
Весы выпускаются в двух семействах. Семейство 1 включает модификации весов лабораторных ВЛА-хххМ, ВЛА-хххС и ВЛА-хххС-O с устройством юстировки чувствительности встроенным грузом и внешней гирей, где «ххх» обозначает максимальную нагрузку. Юстировка чувствительности весов семейства 1 осуществляется автоматически в заданное время, а также при изменении температуры и времени.
В модификациях весов ВЛА-хххМ и ВЛА-хххС-O предусмотрена функция USB-хост позволяющая подключать USB-устройства (накопитель, клавиатуру, считыватель штрих-кодов и т. д.).
Весы модификаций ВЛА-120М и ВЛА-220М позволяют изменять действительную цену деления шкалы с 0,1 мг на 0,01 мг при нагрузке до 102 г для весов ВЛА-220М и при нагрузке до 52 г для весов ВЛА-120М.
Семейство 2 объединяет лабораторные весы модификации ВЛА-ххх с устройством юстировки чувствительности внешней гирей, где «ххх» обозначает максимальную нагрузку.
Кроме того модификации семейств различаются максимальной и минимальной нагрузками.
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- устройством первоначальной установки нуля (Т.2.7.2.4);
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- устройством слежения за нулем (Т.2.7.3);
- устройством выборки массы тары (Т.2.7.4);
- автоматическим устройством юстировки чувствительности в весах модификаций ВЛ-хххМ и ВЛА-хххС, ВЛА-хххС-О;
- полуавтоматическим устройством юстировки чувствительности;
- устройством установки весов по уровню (Т.2.7.1);
- вспомогательным показывающим устройством (3.4);
- устройством взвешивания под весами (опция);
- устройством адаптации к внешним условиям.
Весы реализуют следующие функции:
- переключения единиц измерения массы;
- взвешивания в процентах;
- подсчета количества штук (деталей);
- рецептурного взвешивания по зарегистрированным рецептам (весы ВЛА-хххМ и ВЛА-хххС-О) и свободной рецептуры (суммирование);
- выполнения статистического расчета;
- функция определения плотности (опция);
- функция компарирования;
- режим заполнения (насыпания/ подливания);
- режим дополнений с автотарированием (при выводе данных на внешнее устройство);
- подготовки буферного раствора (весы ВЛА-хххМ и ВЛА -хххС-О);
- подготовки образцов для анализа (весы ВЛА-хххМ и ВЛА -хххС-О);
- периодической проверки для модификаций со встроенной юстировкой;
- вывода данных о юстировке;
- блокировки меню и автовыключения весов;
- выбора языка сообщений на дисплее (русский, английский и др.);
- настройки яркости дисплея;
- функция идентификации пользователей, установки паролей и полномочий.
Весы оснащены интерфейсами RS-232C и USB для связи с персональным компьютером и принтером.
По заказу весы поставляются с устройством ионизации воздуха для снятия статического электричества.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольными этикетками изготовителя. Схема пломбирования и обозначение места нанесения знака поверки представлены на рисунках 2 и 3, соответственно.
Рисунок 2 - Схема пломбирования от несанкционированного доступа
Рисунок 3 - Обозначение места нанесения знака поверки весов
ВЛА-320С-0
О
ИЛА-32 ос-о
та С.112-001 2018 г.
л. Мах = 320 g
wCn1 Min = 10mg
1 е = 1 mg + 10°С/+40°С d = 0,1mg
Рисунок 4 - Маркировка весов
Маркировка весов выполняется на двух табличках (рисунок 4) и содержит следующие сведения: модификация весов; максимальная нагрузка (Max); минимальная нагрузка (Min); действительная цена деления (d); поверочный интервал (е); класс точности весов; знак утверждения типа; заводской номер весов; год изготовления; предельные значения температуры.
Товарный знак предприятия-изготовителя нанесен на передней панели весов.
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Идентификация программы весов осуществляется путем просмотра номера версии программного обеспечения на дисплее весов после подключения их к сети питания.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077 - 2014 для весов со встроенным устройством юстировки чувствительности и среднему уровню для весов с устройством юстировки чувствительности внешней гирей.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО весов ВЛА |
| Номер версии (идентификационный номер) ПО* | 1.01.00 - 1.01.00.00 |
| * Номер версии слева и справа может дополняться метрологически не значимой буквой. Номер версии (идентификационный номер) ПО не ниже указанного. | |
Таблица 2 - Метрологические характеристики
| Значение характеристики в зависимости от модификации | |||||||
| Наименование характеристики | ВЛА- | ВЛА- | ВЛА- | ВЛА- | ВЛА-120 ВЛА-120С | ВЛА-220 ВЛА-220С | ВЛА-320 ВЛА-320С |
| 135М | 225М | 120М | 220М | ВЛА-120 С-О | ВЛА-220 С-О | ВЛА-320 С-О | |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | CD (специальный) | ||||||
| Максимальная нагрузка, Мах, г | 135 | 220 | 52/120 | 102/220 | 120 | 220 | 320 |
| Минимальная нагрузка, Мт, мг | 1 | 10 | |||||
| Действительная цена деления, d, мг | 0,01 | 0,01 | 0,01/0,1 | 0,01/0,1 | 0,1 | 0,1 | 0,1 |
| Поверочный интервал, e, | 1 | ||||||
| мг | |||||||
| Число поверочных интервалов, n | 135000 | 220000 | 120000 | 220000 | 120000 | 220000 | 320000 |
| Пределы допускаемой | |||||||
| погрешности весов, mpe, | |||||||
| при поверке, мг, в | |||||||
| интервалах взвешивания: | |||||||
| от 0,001 г до 50 г включ. | ±0,5 | ±0,5 | ±0,5 | ±0,5 | - | - | - |
| от 0,01 г до 50 г включ. | - | - | - | - | ±0,5 | ±0,5 | ±0,5 |
| св. 50 г до 120 г включ. | - | - | ±1,0 | - | ±1,0 | - | - |
| св. 50 г до 135 г включ. | ±1,0 | - | - | - | - | - | - |
| св. 50 г до 200 г включ. | - | ±1,0 | - | ±1,0 | - | ±1,0 | ±1,0 |
| св. 200 г до 220 г включ. | - | ±1,5 | - | ±1,5 | - | ±1,5 | - |
| св. 200 г до 320 г включ. | - | - | - | - | - | - | ±1,5 |
| Повторяемость (размах) | |||||||
| показаний при поверке, не более | Impel | ||||||
| Наименование характеристики | Значение ха | рактеристики в зависимости от модификации | |||||
| ВЛА- 135М | ВЛА- 225М | ВЛА- 120М | ВЛА- 220М | ВЛА-120 ВЛА-120С ВЛА-120 С-О | ВЛА-220 ВЛА- 220С ВЛА-220 С-О | ВЛА-320 ВЛА-320С ВЛА-320 С-О | |
| Диапазон устройства выборки массы тары | От 0 до Мах | ||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, ВА, не более | 8,0 |
| Параметры электрического питания: 1) сетевое через адаптер: - входное напряжение переменного тока, В - частота переменного тока, Гц 2) автономное от аккумуляторной батареи напряжением, В | 230±23 50±1 12,0 |
| Условия эксплуатации: - предельные значения температуры (Tmin, T max), ° С: - для весов ВЛА-хххМ и ВЛА-хххС, ВЛА-хххС-О - для весов ВЛА-120, ВЛА-220, ВЛА-320 - относительная влажность воздуха %: - для весов ВЛА-ххх, ВЛА-хххС, ВЛА-хххС-О (без конденсации) - для весов ВЛА-хххМ | +10, +40 +17, +27 от 20 до 85 от 30 до 80 |
| Средний срок службы весов, лет, не менее | 10 |
| Вероятность безотказной работы за 1000 ч | 0,92 |
Таблица 4 - Значения массы и размеров весов для различных модификаций
| Обозначение модификации | Размеры чашки весов (диаметр), мм | Габаритные размеры весов (длина; ширина; высота), мм, не более | Масса весов, кг, не более |
| ВЛА-120С, ВЛА-120С-О ВЛА-220С, ВЛА-220С-О ВЛА-320С, ВЛА-320С-О | 91 | 367; 212; 345 | 7,0 |
| ВЛА-120, ВЛА-220 ВЛА-320 | 91 | 367; 212; 345 | 6,5 |
| ВЛА-135М, ВЛА-225М ВЛА-120М, ВЛА-220М | 91 | 411; 212; 345 | 7,9 |
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |||
| ВЛА-135М ВЛА-225М ВЛА-120М ВЛА-220М | ВЛА-120 ВЛА-220 ВЛА-320 | ВЛА-120С ВЛА-220С ВЛА-320С | ВЛА- 120С-О ВЛА- 220С-О ВЛА- 320С-О | ||
| Весы лабораторные ВЛА | - | 1 шт. | |||
| Руководство по эксплуатации | ШШ0.005.011 РЭ | 1 экз. | |||
| АС-адаптер питания с держателем кабеля | - | - | 1 шт. | ||
| АС-адаптер | - | 1 шт. | - | ||
| Чашка | - | 1 шт. | |||
| Держатель чашки | - | 1 шт. | |||
| Чашка для мультиподставки | - | 1 шт. | - | ||
| Мультиподставка | - | 1 шт. | - | ||
| Защитный диск | - | - | 1 шт. | ||
| Защитная крышка | - | 1 шт. | - | ||
| Подставка | - | 1 шт. | - | ||
| Блок фильтра | - | 1 шт. | - | ||
| Защитный экран | - | 1 шт. | |||
| Кабель RS-232C * | - | 1 шт. | |||
| Аккумуляторная батарея* | - | 1 шт. | |||
| Ионизатор* | - | 1 шт. | |||
| Гири для юстировки класса точности Е2 массой**: 100 г к весам ВЛА-120 200 г к весам ВЛА-220 200 г или ( 200 г +100 г) к весам ВЛА-320 | ГОСТ OIML R 111-1-2009 | 1 шт. 1 шт. 1 или 2 шт. | |||
| * Поставляется по заказу. ** Гири поставляются по заказу за отдельную плату и в стоимость весов не включены | |||||
осуществляется по документу Приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.
Основные средства поверки:
- гири эталонные 1-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус весов.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам лабораторным ВЛА
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
