Государственный реестр средств измерений

Измерители температуры и относительной влажности цифровые AG, 73041-18

73041-18
Измерители температуры и относительной влажности цифровые серии AG (далее -измерители) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Карточка СИ
Номер в госреестре 73041-18
Наименование СИ Измерители температуры и относительной влажности цифровые
Обозначение типа СИ AG
Изготовитель ООО "Анрон", г. Томск
Год регистрации 2018
Срок свидетельства 07.11.2024
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители температуры и относительной влажности цифровые серии AG (далее -измерители) предназначены для измерений температуры и относительной влажности окружающего воздуха.

Описание

Принцип действия измерителей основан на измерении температуры и относительной влажности комбинированным датчиком, аналого-цифровом преобразовании и обработке полученного сигнала и передачи его на микропроцессор измерителя для последующего отображения на дисплее или передачи по радиоканалу в беспроводную сеть по протоколу Anron Automation Protocol.

Измерители состоят из пластмассового корпуса и, размещенных внутри него микропроцессорного блока, источника питания, блока радиоканала. В зависимости от модификации комбинированный датчик температуры и относительной влажности может находиться внутри корпуса измерителя или в измерительном зонде.

Преобразователи выпускаются в модификациях и с отличиями, указанными в таблице 1.

Таблица 1

Обозначение

модификации

Коды в обозначении и их значения

«Х» - исполнение измерителя по рабочей температуре эксплуатации для дисплея

«Y» - исполнение измерительного зонда (или датчика)

AG-1400.Y

-

«0» или «1»

AG-1400.Yz

-

AG-15X1-2.Y

«0» - от -10 до +70 °С; «1» - от -40 до +70 °С

AG-1601-1.Y

-

Общий вид средства измерений и обозначения мест нанесения знака поверки представлены на рисунках 1 и 2.

Места

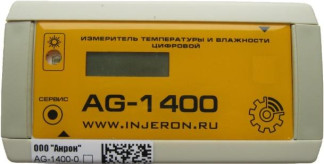

Рисунок 1 - Общий вид средства измерений и обозначения мест нанесения знака поверки для

модификаций AG-1400 и AG-1400.Yz

модификация AG-1601-1.Y    модификация AG-15X1-2.Y

Рисунок 2 - Общий вид средства измерений и обозначения мест нанесения знака поверки для

модификаций AG-1601-1.Y и AG-15X1-2.Y

Программное обеспечение

Измерители имеют встроенное программное обеспечение (ПО), устанавливаемое во внутренней памяти измерителя на заводе-изготовителе. ПО осуществляет обработку результатов измерений, поступающих от датчика температуры и относительной влажности, их отображение на дисплее измерителя и передачу по радиоканалу в беспроводную сеть по протоколу Anron Automation Protocol.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AG-1400 1-3xPL.bin (для модификаций AG1400.Y, AG1400.Yz) AG-1601 1-3xPL.bin (для модификации AG-1601-1.Y) AG-1501 1-3xPL.bin (для модификации AG1501-2.Y) AG-1511 1-3xPL.bin (для модификации AG1511-2.Y)

Номер версии (идентификационный номер ПО)

не ниже 3.4.0

Цифровой идентификатор ПО

-

Метрологические характеристики измерителей нормированы с учетом ПО.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

AG-

1400.Y

AG- AG- AG-1400.Yz 15X1-2.Y 1601-1.Y

Диапазон измерений температуры, °С

от -20 до +60 °С включ.

от -40 до +70 °С включ.

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

- для измерителей, оснащенных зондом или датчиком исполнения «0»:

а) от -40 до -20 °С включ.

-

±2,5

б) св. -20 до +10 °С включ.

±1,5

в) св. +10 до +40 °С включ.

±1,0

*

г) св. +40 до +70 °С включ.

±1,5

- для измерителей, оснащенных зондом или датчиком исполнения «1»:

а) от -40 до -20 °С включ.

-

±1,2

б) св. -20 до +10 °С включ.

±0,7

в) св. +10 до +40 °С включ.

±0,5

*

г) св. +40 до +70 °С включ.

±0,7

Диапазон измерений относительной влажности, %

от 10 до 98 включ.

Пределы допускаемой абсолютной погрешности измерений относительной влажности, %:

- для измерителей, оснащенных зондом или датчиком исполнения «0»:

а) от 10 до 80 % включ.

±5

б) св. 80 до 98 % включ.

±7

- для измерителей, оснащенных зондом или датчиком исполнения «1»:

а) от 10 до 80 % включ.

±3

б) св. 80 до 98 % включ.

±4

Н«

для измерителей модификации AG-1400.Y погрешность нормирована для поддиапазона св. +40 до +60 °С включ.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

AG-

1400.Y

AG-

1400.Yz

AG-

15X1-2.Y

AG-

1601-1.Y

Г абаритные размеры средства измерений, мм, не более:

- высота

55

55

115

70

- ширина

105

115

145

140

- длина

30

30

60

30

Масса, кг, не более

0,

0,3

0,25

Время непрерывной работы, ч

круглосуточное

Наименование характеристики

Значение

AG-

1400.Y

AG-

1400.Yz

AG-

15X1-2.Y

AG-

1601-1.Y

Средняя сила тока, потребляемого измерителем, при напряжении питания от 3,0 до 4,0 В, мкА

300

300

600

600

Средняя сила тока, потребляемого измерителем, при напряжении питания от 1,8 до 2,0 В, мкА

600

600

1200

1200

Вид климатического исполнения по ГОСТ 15150-69

УХЛ3.1

Степень защиты, обеспечиваемой оболочкой по ГОСТ 14254-2015 (IEC 60529:2013)

IP30

IP30

IP56

IP30

Параметры электрического питания:

- напряжение постоянного тока, В (2 батареи типа АА номинальное напряжение 1,5 В)

от 1,5 до 4,0

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа (мм рт.ст.)

от -20 до +60 до 98

84,0 до 106,7 (от 630 до 800)

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

36000

Знак утверждения типа

наносится на переднюю панель измерителя в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель температуры и относительной влажности цифровой серии AG

-

1

Измерительный зонд температуры и относительной

*

влажности

-

1

Удлинитель зонда

-

1

Антенна внешняя 2,4 ГГц, 5дБ

-

1

Батарея питания типа АА 1,5 В

-

2

Кронштейн

-

1

Саморез

-

2

****

Руководство по эксплуатации

РНВА.460800.001.РЭ,

РНВА.460800.002.РЭ,

РНВА.460800.003.РЭ,

РНВА.460800.004.РЭ

1 экз.

Н«

Только для модификаций AG-1400.Yz, AG-15X1-2.Y, AG-1601-1.Y.

**

Только для модификаций AG-15X1-2.Y, AG-1601-1.Y.

Для модификации AG-15X1-2.Y - 4 шт.

**** _

Обозначение руководства по эксплуатации зависит от модификации измерителя

Поверка

осуществляется по документу РНВА.460800.001.МП «ГСИ. Измерители температуры и относительной влажности цифровые серии AG. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 07.09.2018 г.

Основные средства поверки приведены в таблице 6.

Таблица 6

Наименование и тип средства поверки

Регистрационный номер

Основные метрологические характеристики

диапазон

измерений

допускаемая погрешность

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009

62154-15

температуры от -196 до +419,527 °С

доверительная погрешность при доверительной вероятности 0,95, °С, не более, при температурах, °С:

минус 196

±0,03

плюс 0,01

±0,01

плюс 231,928

±0,02

Измеритель - регулятор температуры многоканальный прецизионный МИТ 8.10

19736-05

температуры от -200 до +250 °С

А = ±(0,003+ 10-5-|t|) °С

Рабочий эталон 2-го разряда по ГОСТ 8.547-2009

54028-13

относительной влажности от 0 до 100 %

Ао = ±1,0 %

Рабочий эталон 2-го разряда по ГОСТ 8.547-2009

26379-10

относительной влажности от 0 до 100 %

А = ±1 %

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений.

Примечание - В таблице приняты следующие обозначения: А - абсолютная погрешность измерений; Ао - основная абсолютная погрешность измерений; t - измеренная температура, °С

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в руководство по эксплуатации измерителя и на боковую поверхность корпуса измерителя согласно рисункам 1 и 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 4311-001-90302118-2018 Измерители температуры и относительной влажности цифровые серии AG. Технические условия
